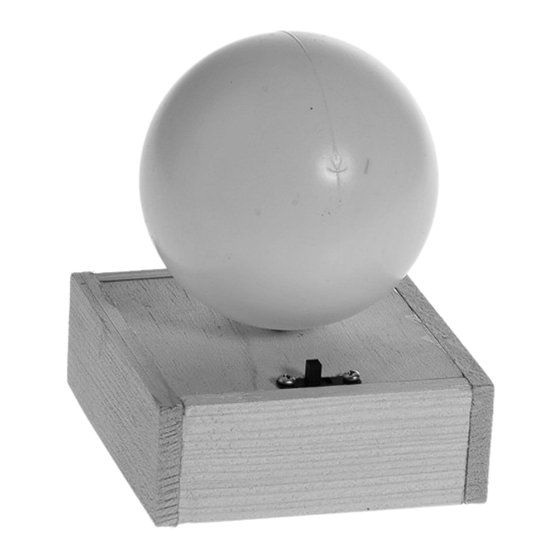

R a i n b o w - L e u c h t k u g e l
STÜCKLISTE
Sperrholz
Holzleiste
Kunststoffkugel
Rainbow-LED - klares Gehäuse
Mikro-Schiebeschalter
Senkkopfschrauben
Flachsteckhülse
Schaltdraht, schwarz
Schaltdraht, rot
Kreuzschlitz-Blechschraube
Reißnägel
Widerstand 47 Ohm
D108982#1
108.982
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückzahl Maße (mm)
1
70x70x6
2
200x30x5
1
ø 70
1
ø 5
1
19x6
2
2,2x6,5
2
1
500
1
500
1
2
1
Hinweis
Benötigtes Werkzeug:
Laubsäge oder Feinsäge
Holzleim
Kreuzschlitz-Schraubendreher
Seitenschneider
Kombizange
Schleifpapier
Bezeichnung
Grundplatte
Seitenteile
Leuchtkugel
Beleuchtung
Schalter
Schalter-Befestigung
Batterieanschluß
Anschlußkabel
Anschlußkabel
Befestigung Kugel
Kabelbefestigung
Vorwiderstand
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
1
