Netzausfall:
–
Eingestelltes Datum und die Uhrzeit bleiben einige Stunden erhalten.
–
Eingestellte Schaltzeiten und Werte-Einstellungen bleiben dauerhaft gespeichert.
–
Bei Spannungswiederkehr wird die aktuelle Uhrzeit angezeigt und der letzte Fahrbefehl nachgeholt, falls dieser
auf Grund des Netzausfalls nicht ausgeführt werden konnte.
2.
Installation
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von
einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden! Schalten Sie alle zu mon-
!
tierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen
gegen unbeabsichtigtes Einschalten! Der ordnungsgemäße Betrieb ist nur bei
fachgerechter Installation und ausreichender Stromversorgung gewährleistet!

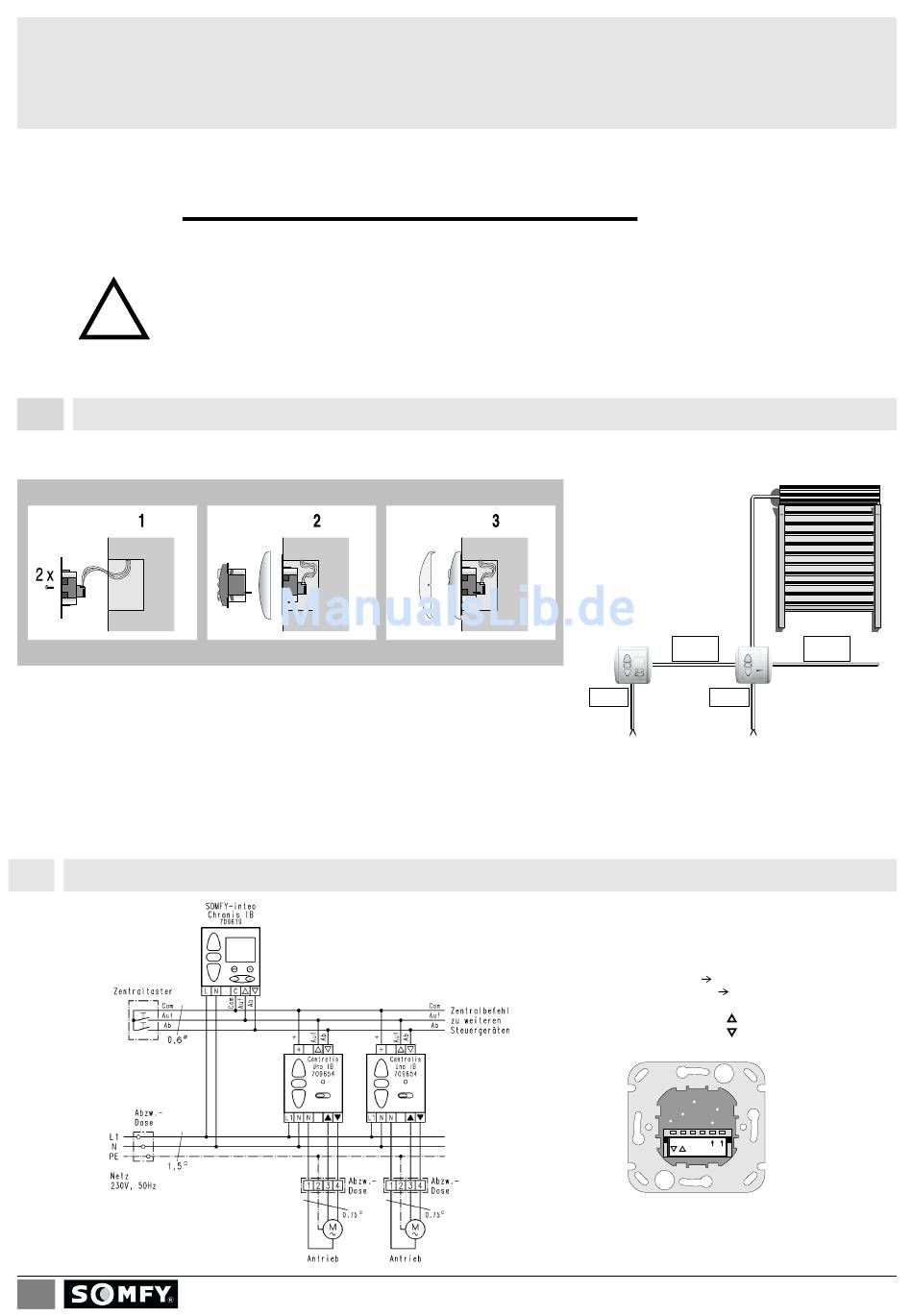

2.1
Montage
Chronis IB/IB L ist zur Montage in einer Unterputz-Schalterdose 60 mm Ø oder passenden Aufputz-Kappe geeignet.
1.) Anschlussleitungen an den
Klemmen des Tragrahmens
anschließen (Klemmen-
belegung siehe 2.2) und
Tragrahmen in U.P.-Dose
befestigen.
2.2
Klemmenbelegung
2
2.) Chronis IB/IB L zusammen mit
dem Abdeckrahmen in den Tra-
grahmen stecken. Dabei nicht
auf das Display drücken.
Betriebsspannung anlegen und
mit den Tasten "AUF" und "AB"
die Laufrichtung prüfen. Bei
entgegengesetztem Lauf bitte
die Drähte an den entsprechen-
den Klemmen tauschen.
Dazu muß die Anlage unbe-
dingt spannungslos geschal-
tet werden!
Chronis IB/IB L
3.) Abdeckplatte aufdrücken. Im
Display wird die Anzeige
"0:00" blinkend oder eine will-
kürliche Uhrzeit angezeigt.
4 x 0,75 mm
CHRONIS IB
Steuerleitung
ø
2x2x0,6
on
Netz
Netz
3 x 1,5 mm
2
3 x 1,5 mm
2
Klemmenbelegung
Netz Phase (L )
Netz Nullleiter (N
)
Steuerleitung Gemeinsamer (C)
Steuerleitung Auf (
)
Steuerleitung Ab (
)
C
N
N
N
L
L
Chronis IB/IB L
Tragrahmen
Ansicht von hinten
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
2
Steuerleitung
ø
2x2x0,6
off
CENTRALIS UNO IB
