Multisport
Vorbereitung der Installation
Bei der Installation darf die Anzeigetafel auf keinen Fall geöffnet werden.
Die elektronischen Baugruppen sind auf einem ausziehbaren Träger (R) befestigt, der in der Anzeigetafel eingeschoben ist. Für die Wartung
der Anlage ist es notwendig einen Freiraum von ca. 30 cm zu lassen um diese Träger ausziehen zu können. Anmerkung: die Wartung muss
von Fachpersonal durchgeführt werden.
Das Netzkabel kann entweder durch das Gehäuseprofil herausgezogen werden oder auf der Hinterseite der Anzeigetafel (Durchgang K). Im
zweiten Fall muss es vor der Montage in der Anzeigetafel verkabelt werden. (siehe Kapitel "Elektrische Aufstellung" – "Netzkabel").

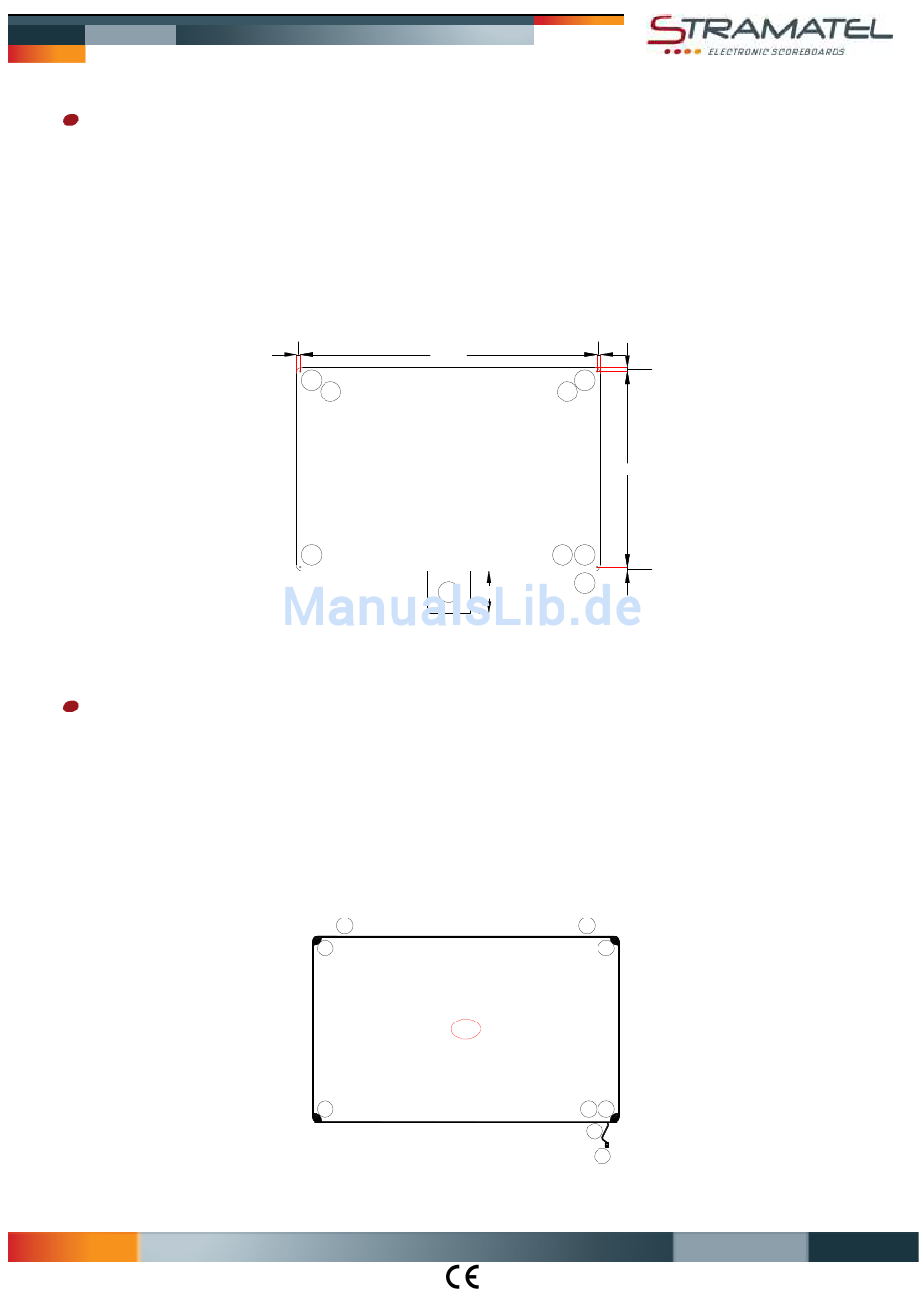

Markieren Sie die Befestigungspunkte (F) an der Wand oder an dem Gestell - dabei sollen die vorgegebenen Abmessungen beachtet
werden.
Setzen Sie eine Dübel oder Einschraubmutter ein, für Schrauben von Ø8mm.
(Z): Befestigungsloch, vorgesehen für die Wartung (Aufbau/Abbau der Frontseite).
Aufstellung der Anzeigetafel
Für eine erleichterte Installation der Anzeigetafeln, sind oben auf den Anzeigen Verankerungspunkte (I) vorhanden (Einsatzteile im
Aluprofil). Um die zu benutzen, setzen Sie M6x40 Ringschrauben ein.
Die genaue Reihenfolge der untenstehenden Arbeitsgänge muss beachtet werden.
Die Ecken (C) der Anzeige abschrauben und ausziehen.
Durchführung des Netzkabels: ein Kabel Pass (K) des Modules M1 wegnehmen und den Steckverbinder (S) durch den Durchgang
herausziehen.
Gegebenenfalls das Netzkabel an der Rückseite des Modules M1 verbinden (siehe Kapitel "Elektrische Aufstellung" – "Netzkabel").
Positionieren Sie das Modul M1 und befestigen Sie es an der Wand oder auf einem Gestell mit Ø8mm Schrauben.
ZI de Bel Air 44850 LE CELLIER FRANKREICH
ID452MS3000_A - Montageanleitung 452MS3000
Serie Compact
20
1460
F
Z
F
R 300
I
C
M1
C
stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90
20
20
F
Z
960
K
F
20
K
I
C
K
C
K
S
Abmessungen in mm
Seite 3
