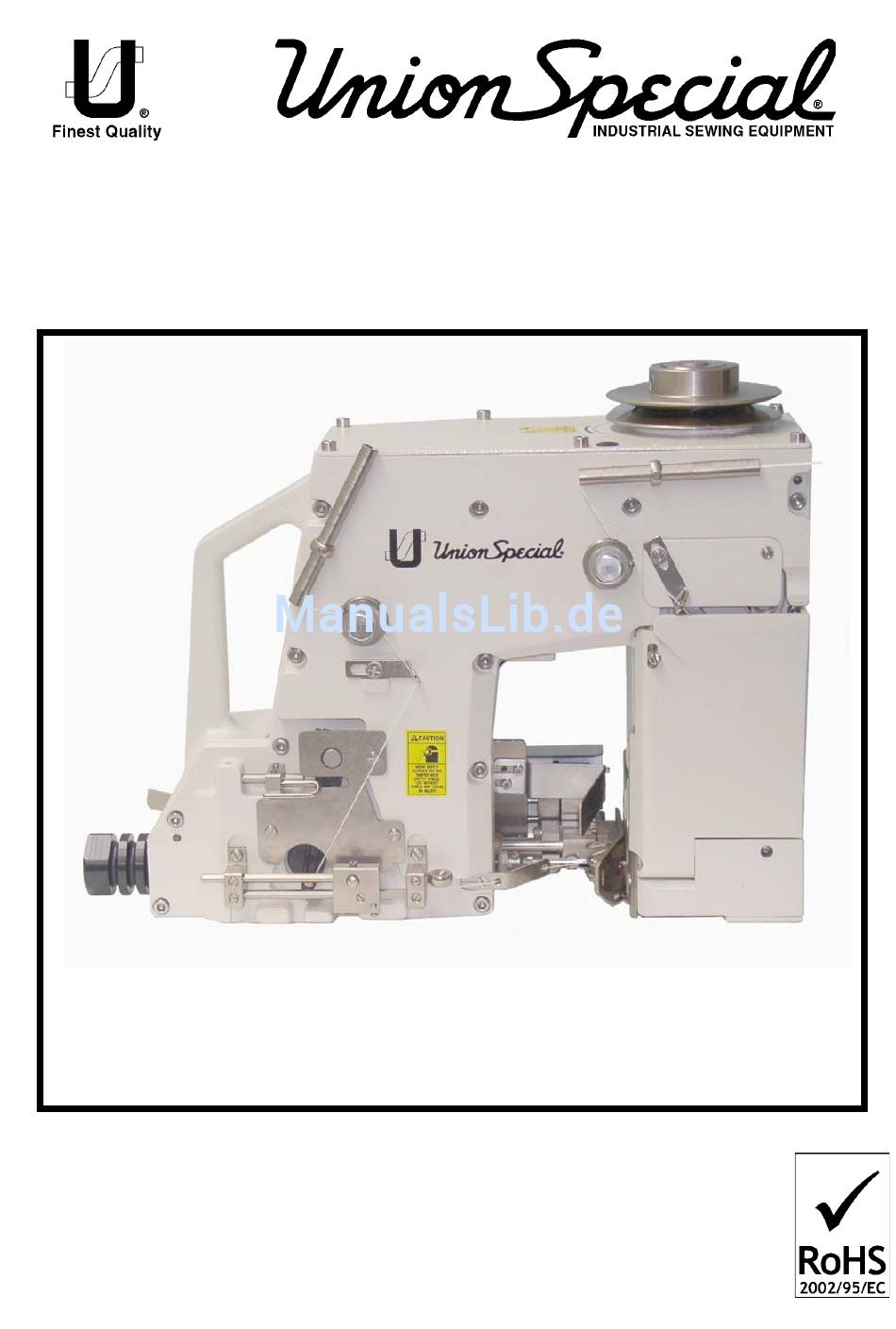

ORIGINAL INSTRUCTIONS
ENGINEERS, AND ILLUSTRATED PARTS MANUAL
ORIGINALBETRIEBSANLEITUNG
WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS

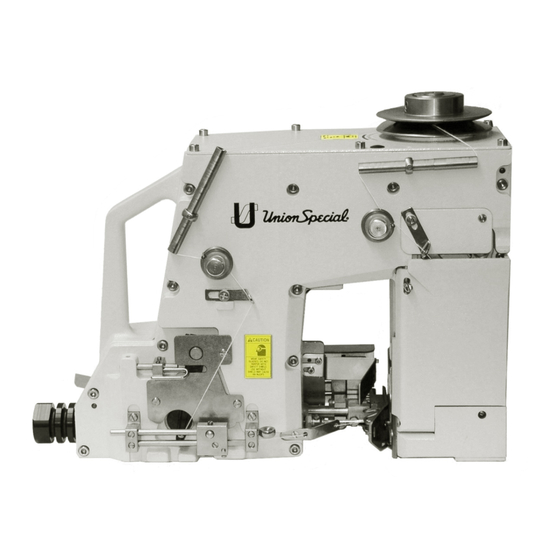

BC200 HIGH SPEED BAG CLOSING MACHINES
CORROSION RESISTANT PARTS
BC200 HOCHLEISTUNGSSACKZUNÄHMASCHINEN
KORROSIONSGESCHÜTZTE TEILE
MANUAL NO. / KATALOG NR. PT0705-GR EN-DE
FOR SERIES / FÜR KLASSEN BC200
BC211P12-1MZ4061, -1MZ-4063
KW45/2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für UnionSpecial BC211P01-1

Inhaltszusammenfassung für UnionSpecial BC211P01-1

  • Seite 1 ORIGINAL INSTRUCTIONS ENGINEERS, AND ILLUSTRATED PARTS MANUAL ORIGINALBETRIEBSANLEITUNG WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS BC200 HIGH SPEED BAG CLOSING MACHINES CORROSION RESISTANT PARTS BC200 HOCHLEISTUNGSSACKZUNÄHMASCHINEN KORROSIONSGESCHÜTZTE TEILE MANUAL NO. / KATALOG NR. PT0705-GR EN-DE FOR SERIES / FÜR KLASSEN BC200 BC211P12-1MZ4061, -1MZ-4063 KW45/2011...
  • Seite 2 MANUAL NO. PT0705-GR KATALOG NR. PT0705-GR ILLUSTRATED PARTS MANUAL FOR ILLUSTRIERTES TEILEVERZEICHNIS FÜR BC200 SERIES MACHINES MASCHINENKLASSEN BC200 First Edition Copyright 2010 Erste Auflage © 2010 Weltweit beanspruchte Union Special GmbH Union Special GmbH Rights Reserved in All Rechte Countries PREFACE VORWORT This manual has been prepared to simplify ordering...

  • Seite 3: Inhaltsverzeichnis

    50 - 51 Looper Drive and Needle Guard Drive Messerantriebe und Stichplattenträger für 52 - 53 Knife Drive and Throat Plate Supports for BC211P01-1 BC211P01-1 Messerantrieb für BC211P11-1, BC211P12-1A, -1B, -1M 54 - 55 Knife Drive for BC211P11-1, P12-1A-, -1B, -1M Stichplattenträger für BC211P, T,...

  • Seite 4: Identification Of Machines

    Drückerfuß mit unabhängig federndem chaining section. Kettelteil. BC211P01-1: Sewing machine for closing filled bags and BC211P01-1: Nähmaschine zum Zunähen gefüllter Säcke sacks with a two thread double locked stitch. With me- und Beutel mit Zweifaden-Doppelkettenstich.
  • Seite 5 High speed and high performance automatic sewing Hochleistungs-Automatik-Nähmaschinen mit automatischem machines with automatic start and stop of the machine and Start und Stopp der Maschine und automatisch arbeitenden Faden- automatically operated thread chain or tape cutters for closing ketten– oder Bandabschneidern zum Schließen gefüllter Säcke und filled bags and sacks made of jute, cotton, paper, plastic or Beutel aus Jute, Baumwolle, Papier, Kunststofffolie oder woven polypropylene tapes, bituminized or foil-laminated...

  • Seite 6: Types Of Bag Closures

    Fold over closure manually Hand durch Bediener by operator or by additional oder durch zusätzliche bag feed-in device with bag- Sackzuführeinrichtung mit top fold-over device. Sackumfalteinrichtung. BC211P01-1, BC211P11-1 BC211P01-1, BC211P11-1 BC211P12-1M, -1A, -1B BC211P12-1M, -1A, -1B BC211U13-1 BC211U13-1 BC211U14-1M, BC211UA14-1M BC211U14-1M, BC211UA14-1M...
  • Seite 7 NEEDLES NADELN Each needle has both a type and a size number. The Jede Nadel hat eine Typ- und eine Dickennummer. Die Typnummer bezeichnet die Art des Nadelkolbens, der type number denotes the kind of shank, point, length, Spitze, Länge, Rinne, Oberfläche und andere Einzel- groove, finish and other details.

  • Seite 8: Safety Rules

    SAFETY RULES SICHERHEITSHINWEISE Before putting the machine described in this manual Lesen Sie vor Inbetriebnahme der in diesem Katalog into service, carefully read the instructions. The beschriebenen Maschine die Betriebsanleitung sorg- starting of each machine is only permitted after fältig. Jede Maschine darf erst nach Kenntnisnahme der taking notice of the instructions and by qualified Betriebsanleitung und nur durch entsprechend unter- operators.
  • Seite 9 9. Maintenance, repair and conversion work (see item Wartungs-, Reparatur- und Umbauarbeiten (siehe 8) must be done only by trained technicians or special Punkt 8) dürfen nur von Fachkräften oder entsprechend skilled personnel under condsideration of the instruc- unterwiesenen Personen unter Beachtung der tions.

  • Seite 10: Threading The Machine

    THREADING THE MACHINE EINFÄDELN DER MASCHINE Schalten Sie vor dem Einfädeln den Hauptschalter Turn off main power switch before aus! Beim Gebrauch von Kupplungsmotoren ohne threading! When using clutch motors Betätigungssperre ist der Stillstand des Motors without actuation lock wait until motor abzuwarten.

  • Seite 11: Inserting Needle

    INSERTING NEEDLE EINSETZEN DER NADEL The standard needle is 9848GF 250/100. Insert needle Die Standardnadel ist 9848GF 250/100. Setzen Sie die Nadel according to the following procedure: wie folgt ein: Bring needle head (A) to the highest position. 1. Bringen Sie den Nadelkopf (A) in die obere Stellung. Loosen screw (B).

  • Seite 12: Erste Ölfüllung Sowie Öl- Und Filterwechsel

    LUBRICATION ÖLEN CAUTION! Oil has been drained from machine before ACHTUNG! Vor dem Versand wurde das Öl aus der shipping and the reservoir must be filled before beginning Maschine abgelassen, der Ölbehälter muß deshalb vor der to operate. Use the oil with UNION SPECIAL Specification Inbetriebnahme gefüllt werden.
  • Seite 13 LUBRICATION (CONT.) ÖLEN (FORTS.) 3. The 5mm Allen head oil drain screw (H) is located on 4. Die 5mm Innensechskant-Öl-Ablassschraube (H) befin- the underside of the reservoir next to the filter. det sich an der Unterseite des Reservoirs in der Nähe des Filters.

  • Seite 14: Oil Flow Diagram

    ÖLFLUSS-DIAGRAMM OIL FLOW DIAGRAM Die Druckschmierung arbeitet mit 0,3 - 1 bar Drucköl über einen The oiling system consists of pressurized oil 4-15 PSI Druckölverteiler (A), der vier Lagerstellen (B), (E), (C), (D) (0.3 - 1 bar) through oil distributor (A) to four bearing versorgt.
  • Seite 16 ERFORDERLICHE ÖL-SPEZIFIKATIONEN OIL SPECIFICATION REQUIREMENTS Sämtliche Öle sollten ungebundene, pure Mineralöle mit All oils shall be non compounded, straight mineral oils, of hoher Viskosität sein (verdünnen sich bei Hitze nicht über- high viscosity index (will not thin down excessively with mäßig).

  • Seite 17: Adjusting The Stitch Length

    ADJUSTING THE STITCH LENGTH STICHLÄNGEN-EINSTELLUNG 1. Remove plug (A). 1. Entfernen Sie die Schraube (A). 2. Turn handwheel until center adjustment screw (B) 2. Drehen Sie die Riemenscheibe bis die mittig ange- is located. ordnete Einstellschraube (B) sichtbar wird. 3. Turn adjustment screw (B) clockwise to lengthen 3.

  • Seite 18: Feed Dog Setting

    FEED DOG SETTING TRANSPORTEUR-EINSTELLUNG Set the height of the feed dog in its highest position so that Stellen Sie die Höhe des Transporteurs in seiner höchsten the rear teeth project .060" (1.5 mm) above the throat plate Stellung so ein, daß die hinteren Zähne 1,5 mm aus der Stichplatte ragen.

  • Seite 19: Drückerfuss- Und Kettelteildruck

    DRÜCKERFUSS- UND KETTELTEILDRUCK PRESSER FOOT AND CHAINING SECTION PRESSURE 1. Zum Ändern des Drückerfußdruckes (A) lösen Sie die 1. For changing the presser foot pressure (A) loosen the Sicherungsschraube (D). safety screw (D). Zum Ändern des Kettelteildruckes (B) lösen Sie die For changing the section pressure (B) loosen the Sicherungsschraube (E).

  • Seite 20: Looper Setting

    LOOPER SETTING GREIFER-EINSTELLUNG Set the looper so that the looper point is .196" (5 mm) from Stellen Sie den Greifer so ein, daß der Abstand von Mitte Nadel bis zur Spitze des Greifers 5 mm beträgt, wenn der the centerline of the needle, when the looper is at its furthest position to the right.

  • Seite 21: Needle Guard Setting

    NEEDLE GUARD SETTING NADELANSCHLAG-EINSTELLUNG 1. Slip shaft of guard onto holder. 1. Schieben Sie den Schaft des Anschlags in den Halter. 2. Position the guard about central in the clearance of 2. Setzen Sie den Anschlag etwa mittig in die Aussparung the rubber sealing frame.

  • Seite 22: Looper Thread Control

    LOOPER THREAD CONTROL GREIFERFADENKONTROLLE 1. Set the cast off edge of looper thread take-up to be 2.000" 1. Stellen Sie die Abzugskante des Greiferfadenabzugs bis Außenseite Greiferfadenabzugswelle auf das Maß 51mm (51 mm) from the outside of the looper thread take-up shaft.

  • Seite 23: Stitch Formation And Thread Tension

    „U“-shaped needle thread control eyelet to form an Nadelfadenbügel ab, dass eine ausreichend große Nadel- adequate needle loop. fadenschlinge gebildet wird. KLASSE BC211P01-1: STYLE BC211P01-1: THREAD CHAIN CUTTER SETTING FADENKETTENABSCHNEIDER-EINSTELLUNG The knife tip of the stationary knife is positioned just below Die Messerspitze des feststehenden Messers ist knapp unter der Unterseite der Stichplatte angeordnet.

  • Seite 24: Mounting The Proximity Switch For Feeler

    STYLES BC211P12, T12, TA12, U14, UA14: KLASSEN BC211P12, T12, TA12. U14, UA14: MOUNTING THE PROXIMITY SWITCH FOR FEELER EINBAU DES NÄHERUNGSSCHALTER FÜR TASTER Remove left end cover. Mount the electronic proximity switch (A) Entfernen Sie das linke Abschlußblech. Montieren Sie den as shown in Fig.

  • Seite 26: Scissors Type Thread Chain Cutter Setting

    STYLES BC211P11-1, BC211P12-1M, -1A AND -1B: KLASSEN BC211P11-1, BC211P12-1M, -1A UND -1B: SCISSORS TYPE THREAD CHAIN CUTTER SETTING FADENKETTENSCHEREN-EINSTELLUNG When the air cylinder for the chain cutter (R, Fig. 1) is not Wenn der Luftzylinder für die Kettenschere (R, Fig. 1) nicht activated and the chain cutter (R) is in its home position below aktiviert ist und die Kettenschere (R) in ihrer Ausgangslage the throat plate, the knife tips of the chain cutter (R) should be...

  • Seite 27: Einstellung Der Zeitrelais Im Schaltkasten Der Nähstation

    EINSTELLUNG DER ZEITRELAIS IM SCHALTKASTEN SETTING THE TIME RELAYS IN THE SWITCH BOX OF THE SEWING STATION DER NÄHSTATION When the bag is closed the thread chain cutter should cut Wenn der Sack zugenäht ist, soll die Fadenkettenschere in at the moment the sewing machine stops and the bag dem Augenblick schneiden, in dem die Nähmaschine stillsteht und der auf dem Transportband weiterlaufende Sack die conveyed on just tightens the thread chain.

  • Seite 28: Wiring Diagram

    WIRING DIAGRAM SCHALTSCHEMA STYLES BC211P12-1M, -1A, -1B KLASSEN BC211P12-1M, -1A, -1B Pay attention to the numbers on contact Beachten Sie beim Anschließen der Ka- insert of plug when connecting the cable beladern die Ziffern am Kontrakträger leads. des Steckers. When assembling the plug choose built- Wählen Sie beim Zusammenbau des in position “A”...

  • Seite 29: Tape Cutter Knife Adjustments

    KLASSEN BC211T11-1, BC211T12-1M UND TA12-1M: STYLES BC211T11-1, BC211T12-1M AND TA12-1M: EINSTELLUNG DES BANDABSCHNEIDERS TAPE CUTTER KNIFE ADJUSTMENTS 1. Bauen Sie das Untermesser an. Lassen Sie dabei die 1. Install lower knife. Keep lock screws (A) on lower knife Befestigungsschrauben (A) des Untermessers lose. loose.

  • Seite 30: Replacing The Tape Cutter

    REPLACING THE TAPE CUTTER AUSTAUSCH DES BANDABSCHNEIDERS Remove left end cover and solenoid impulse valve. Re- Entfernen Sie das linke Abschlußblech und das Magnet- move two mounting screws (L) and replace tape cutter. Impulsventil. Entfernen Sie die beiden Befestigungs- schrauben (L) und tauschen Sie den Bandabschneider aus. Remount tape cutter with two mounting screws (L) so that Bauen Sie den Bandabschneider mit den beiden lower knife edge is .020"...

  • Seite 31: Assembly And Adjustment Of Tape Cutter C29476Gc3

    ASSEMBLY AND ADJUSTMENT OF TAPE CUTTER MONTAGE UND EINSTELLUNG DES ABSCHNEIDERS C29476GC3 C29476GC3 With the lower knife installed. Mit eingebautem Untermesser installiert. Attach the upper knife assembly with (3) screws. The left Montieren Sie das komplette Obermesser mit (3) Schrauben. edge of the knife assembly should be parallel to the edge of Die linke Kante des kompletten Obermessers sollte parallel the casting.

  • Seite 32: Air Cylinder Retracted Luftzylinder Eingefahren

    AIR CYLINDER RETRACTED AIR CYLINDER EXTENDET LUFTZYLINDER EINGEFAHREN LUFTZYLINDER AUSGEFAHREN Picture 2 Picture 1 Bild 2 Bild 1 Picture 3 Bild 3...
  • Seite 33 EINSTELLEN DER BANDABSCHNEIDER-GUILLOTINE ADJUSTING THE TAPE CHOPPER OF FÜR BC211UA16-1, -1M BC211UA16-1, -1M ACHTUNG: Bevor Sie die Guillotine einstellen oder CAUTION: Before adjusting the chopper or changing Messer wechseln, schalten Sie den Haupt- the knives, turn off the main switch and schalter aus und trennen Sie bitte unbe- machine has to be detached from the dingt die Maschine vom pneumatschen...
  • Seite 34 AIR CYLINDER RETRACTED AIR CYLINDER EXTENDET LUFTZYLINDER EINGEFAHREN LUFTZYLINDER AUSGEFAHREN Picture 1 Bild 1 Picture 2 Bild 2 Picture 3 Bild 3...
  • Seite 35 4. Changing the Upper and Lower Knife 4. Wechseln von Ober- und Untermesser a) Remove upper knife (E) by removing screws (F). a) Entfernen Sie das Obermesser (E) durch Heraus- Make sure that you do not lose the three springs drehen der Schrauben (F).

  • Seite 36: Wiring Diagram

    WIRING DIAGRAM SCHALTSCHEMA STYLES BC211T12-1M, TA12-1M KLASSEN BC211T12-1M, TA12-1M BC211U14-1M, UA14-1M BC211U14-1M, UA14-1M Pay attention to the numbers on con- Beachten Sie beim Anschließen der tact insert of plug, cable leads and Kabeladern die Ziffern am Kontakt- terminal block when connecting the träger des Steckers, an den Kabel- cable leads.
  • Seite 37 SETTING THE TIME RELAYS IN THE SWITCH BOX OF THE EINSTELLUNG DER ZEITRELAIS IM SCHALTKASTEN DER SEWING STATION. NÄHSTATION When the bag is closed the tape cutter should cut at the Wenn der Sack zugenäht ist, soll der Bandabschneider in moment the sewing machine stops and the bag conveyed dem Augenblick schneiden, in dem die Nähmaschine stillsteht on just tightens the tape.

  • Seite 38: Needle / Looper Synchronisation

    NEEDLE / LOOPER SYNCHRONISATION NADEL-/ GREIFERSYNCHRONISIERUNG...
  • Seite 39 Synchronisieren mit Synchronisier-Teilesatz TT148 Synchronize with TT148 Synchronization Gauge Kit Entfernen Sie den Greifer und setzen Sie den Teststift (I), Remove the looper and insert the test pin (I) , 1/4" (6.3 mm) 6,3 mm Durchmesser x 44,5 mm lang, in den Greifer- diameter x 1 3/4"...

  • Seite 40: Trouble Shooting Fehlersuche

    TROUBLE SHOOTING FEHLERSUCHE Ö a f l t s i . n i . t l l e t i e t c i f e l i ä i l h ä ä t n i Ö ö ä .
  • Seite 41 VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION VIEWS AND DESCRIPTION OF PARTS OF PARTS OF PARTS OF PARTS OF PARTS DARSTELLUNGEN UND DARSTELLUNGEN UND DARSTELLUNGEN UND DARSTELLUNGEN UND DARSTELLUNGEN UND TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN TEILEBESCHREIBUNGEN...
  • Seite 43 BUSHINGS BUSHINGS BUSHINGS BUSHINGS BUSHINGS BUCHSEN BUCHSEN BUCHSEN BUCHSEN BUCHSEN Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10044AL Bushing, needle bar, upper Nadelstangenbuchse 10054C Bushing, needle bar, lower Nadelstangenbuchse 10044BR Bushing, presser bar Buchse 660-1033 Lip Seal Wellendichtring...
  • Seite 45 NEEDLE BAR DRIVE NEEDLE BAR DRIVE NEEDLE BAR DRIVE NEEDLE BAR DRIVE NEEDLE BAR DRIVE NADELSTANGENANTRIEB NADELSTANGENANTRIEB NADELSTANGENANTRIEB NADELSTANGENANTRIEB NADELSTANGENANTRIEB Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10096 Guard, needle bar Nadelstangenschutz 660-1141 "O"Ring, for 10096 Dichtungsring für 10096 10017B Needle Bar...
  • Seite 47 UPPER MAIN SHAFT UPPER MAIN SHAFT UPPER MAIN SHAFT UPPER MAIN SHAFT UPPER MAIN SHAFT OBERE HAUPTWELLE OBERE HAUPTWELLE OBERE HAUPTWELLE OBERE HAUPTWELLE OBERE HAUPTWELLE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10022F Main Shaft, upper Obere Hauptwelle TA0370601M0 Plug...
  • Seite 49 Scheibe SS8661012TP Screw, set Gewindestift Screw SS7080520SP Schraube SM6043002TN Screw Schraube 660-1035 Bearing Lager 10022D Crankshaft, for BC211P01-1 Kurbelwelle für BC211P01-1 10033C Collar Stellring SS8660612TP Screw Schraube 29477NT Crankshaft Subassembly Kurbelwelle, teilkomplett *NOTE: Not sold separately *HINWEIS: Nicht einzeln erhältlich...

  • Seite 51: Looper Drive And Needle Guard Drive Greifer- Und Nadelanschlagantrieb

    LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE LOOPER DRIVE AND NEEDLE GUARD DRIVE GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB GREIFER- UND NADELANSCHLAGANTRIEB Part No.
  • Seite 53 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1 MESSERANTRIEB UND STICHPLATTENTRÄGER FÜR BC211P01-1...
  • Seite 55 KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND THROAT PLATE SUPPORTS FOR BC211P, BC211T THROAT PLATE SUPPORTS FOR BC211P, BC211T THROAT PLATE SUPPORTS FOR BC211P, BC211T...
  • Seite 57 AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M...
  • Seite 59 AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B...
  • Seite 61 DOUBLE ACTING AIR CYLINDER DRIVE ASS. FOR THREAD CHAIN CUTTER DOPPELT WIRKENDER LUFTZYLINDER-ANTRIEB FÜR FADENKETTENSCHERE Part No. Description Beschreibung Ref. No. Amt. Req. Teil Nr. Pos. Nr. Anzahl Doppelt wirk. Luftzyl.-Antr. kpl. BC111P12-1M 29925BCMD Double Act. Air Cyl. Dr. Ass. BC111P12-1M Doppelt wirk.
  • Seite 63 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 FEELER FOR BC211P12, -1MZ4063, BC211T12, TA12, BC211U14, UA14 TASTER FÜR BC211P12, -1MZ4063.
  • Seite 65 TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M...
  • Seite 67 TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M TAPE CHOPPER FOR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M BANDABSCHNEID-GUILLOTINE FÜR BC211U13-1, BC211U14-1M, UA14-1M...
  • Seite 69 AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC211T12-1M, TA12-1M AND BC"211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB,BC211T12-1M, TA12-1M, BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB,BC211T12-1M, TA12-1M, BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB,BC211T12-1M, TA12-1M, BC211U14-1M, BC211UA14-1M...
  • Seite 71 AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M AIR CYLINDER DRIVE, FOR BC"211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M LUFTZYLINDER-ANTRIEB BC211U14-1M, BC211UA14-1M Ref.

  • Seite 73: Tape Chopper For Bc211Ua16-1, -1M

    TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M TAPE CHOPPER FOR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M BANDABSCHNEIDER-GUILLOTINE FÜR BC211UA16-1, -1M Ref.

  • Seite 75: Chopper Drive For Bc211Ua16-1, -1M

    CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M CHOPPER DRIVE FOR BC211UA16-1. -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M GUILLOTINENANTRIEB FÜR BC211UA16-1, -1M Ref.
  • Seite 77 TAPE TAPE TAPE REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M TAPE TAPE REEL ASSEMBLY BC211T12-1M, TA12-1M, BC211U14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M, BC211UA14-1M, UA14-1M...

  • Seite 79: Feed Mechanism Transportmechanismus

    FEED MECHANISM FEED MECHANISM FEED MECHANISM FEED MECHANISM FEED MECHANISM TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS TRANSPORTMECHANISMUS Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl VVSS6121050SP Screw Schraube C10034G Frame, sealing Dichtrahmen C10034E Washer, sealing Dichtplatte G10084B Bellow Assembly Dichtbalg, komplett CSS6110710TP...

  • Seite 81: Presser Foot Lift Drückerfussliftung

    PRESSER FOOT LIFT PRESSER FOOT LIFT PRESSER FOOT LIFT PRESSER FOOT LIFT PRESSER FOOT LIFT DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG DRÜCKERFUSSLIFTUNG Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl C10030W Presser Foot Binder Drückerfuß-Mitnehmer Screw VV6152212SP Schraube C10095S Screw...

  • Seite 83: Oil Pump

    OIL PUMP OIL PUMP OIL PUMP OIL PUMP OIL PUMP ÖLPUMPE ÖLPUMPE ÖLPUMPE ÖLPUMPE ÖLPUMPE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10093CR Oil Tube, suction Ölansaugrohr 660-3003 Rotary Fitting Schwenkverschraubung 10093T Clamp, oil tube Halter für Ölrohr WP0531000SE Washer...

  • Seite 85: Oil Tubes

    OIL TUBES OIL TUBES OIL TUBES OIL TUBES OIL TUBES ÖLSCHLÄUCHE ÖLSCHLÄUCHE ÖLSCHLÄUCHE ÖLSCHLÄUCHE ÖLSCHLÄUCHE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10093AH Oil Tube, 220mm long Ölschlauch, 220mm lang 10093-4 Oil Tube, 178mml ong Ölschlauch, 178mm lang 10093-2 Oil Tube, 280mm long...

  • Seite 87: Oil Distributor Assembly

    OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY OIL DISTRIBUTOR ASSEMBLY ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT ÖLVERTEILER, KOMPLETT Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl 10084 Gasket Dichtung Oil Distributor GR-10093A...

  • Seite 89: Needle Thread Control

    NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NEEDLE THREAD CONTROL NADELFADENKONTROLLE NADELFADENKONTROLLE NADELFADENKONTROLLE NADELFADENKONTROLLE NADELFADENKONTROLLE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl C10047D Stift C10066 Holder, thread guide Halter für Fadenführung CSS8120740SP Screw, set Gewindestift...

  • Seite 91: Looper Thread Control

    LOOPER THREAD CONTROL LOOPER THREAD CONTROL LOOPER THREAD CONTROL LOOPER THREAD CONTROL LOOPER THREAD CONTROL GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE GREIFERFADENKONTROLLE Part No. Description Beschreibung Ref. No. Amt. Req. Pos. Nr. Teil Nr. Anzahl C10066D Guide, thread Fadenführung C80858BX1 Support, thread guide Halter für Fadenführung C28C Screw, set...

  • Seite 93: Front And Looper Covers Vordere Abdeckung Und Greiferabdeckung

    FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS FRONT AND LOOPER COVERS VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG VORDERE ABDECKUNG UND GREIFERABDECKUNG Part No.

  • Seite 95: Covers

    COVERS COVERS COVERS COVERS COVERS ABDECKUNGEN ABDECKUNGEN ABDECKUNGEN ABDECKUNGEN ABDECKUNGEN Ref. No. Part No. Description Beschreibung Amt Req. Pos. Nr. Teil-Nr. Anzahl Screw VVSS6120940SP Schraube Cover 10082M Abdeckung Seal 660-1039 Dichtungsring Cover 10082F Abdeckung Screw VV22599G Schraube Spring C524 Feder Bolt C10095A Bolzen...

  • Seite 97: Back And Right Covers Hintere Und Rechte Abdeckung

    BACK AND RIGHT COVERS BACK AND RIGHT COVERS BACK AND RIGHT COVERS BACK AND RIGHT COVERS BACK AND RIGHT COVERS HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG HINTERE UND RECHTE ABDECKUNG Ref.
  • Seite 99 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 SEWING COMBINATION FOR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 NÄHTEILE FÜR BC211P01-1 Ref. No. Part No. Description Beschreibung Amt Req.
  • Seite 101 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M. -1MZ4063 NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M , -1MZ4063 NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M , -1MZ4063 NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M , -1MZ4063...
  • Seite 103 SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M SEWING COMBINATION FOR BC211U14-1M, BC211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M NÄHTEILE FÜR BC211U14-1M, 211UA14-1M Ref.
  • Seite 105 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1 NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1...

  • Seite 107: Accessories Zubehör

    ACCESSORIES ACCESSORIES ACCESSORIES ACCESSORIES ACCESSORIES ZUBEHÖR ZUBEHÖR ZUBEHÖR ZUBEHÖR ZUBEHÖR Ref. No. Part No. Description Beschreibung Amt Req. Pos. Nr. Teil-Nr. Anzahl 22933105 Screw Driver Schraubendreher 22933006 Screw Driver Schraubendreher B9204804000 Tweezers Pinzette WR83 Allen Wrench 5mm T-Griff 5mm 9848GF250/100 Needle Nadel 28604R...

  • Seite 109: Needle Cooler Device Optional Nadelkühleinrichtung - Option

    NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NEEDLE COOLER DEVICE OPTIONAL NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION NADELKÜHLEINRICHTUNG - OPTION Ref. No. Part No. Description Beschreibung Amt Req.
  • Seite 110 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr.
  • Seite 111 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr.
  • Seite 112 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Part No. Page Teil Nr.
  • Seite 113 NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Part No. Page Teil Nr. Seite Teil Nr.

  • Seite 114: Worldwide Sales And Service Weltweiter Verkauf Und Kundendienst

    Union Special LLC Office: One Union Special Plaza Huntley, IL 60142 Phone: US: 800-344 9698 Phone: 847-669 4200 Fax: 847-669 4355 www.unionspecial.com e-mail: bags@unionspecial.com European Distribution Center: Union Special GmbH Raiffeisenstrasse 3 D-71696 Möglingen, Germany Tel.: 49 (0)7141/247-0 Fax: 49(0)7141/247-100 www.unionspecial.de e-mail: sales@unionspecial.de...
