Typische MXO2 LE-Digitalvideoanschlüsse

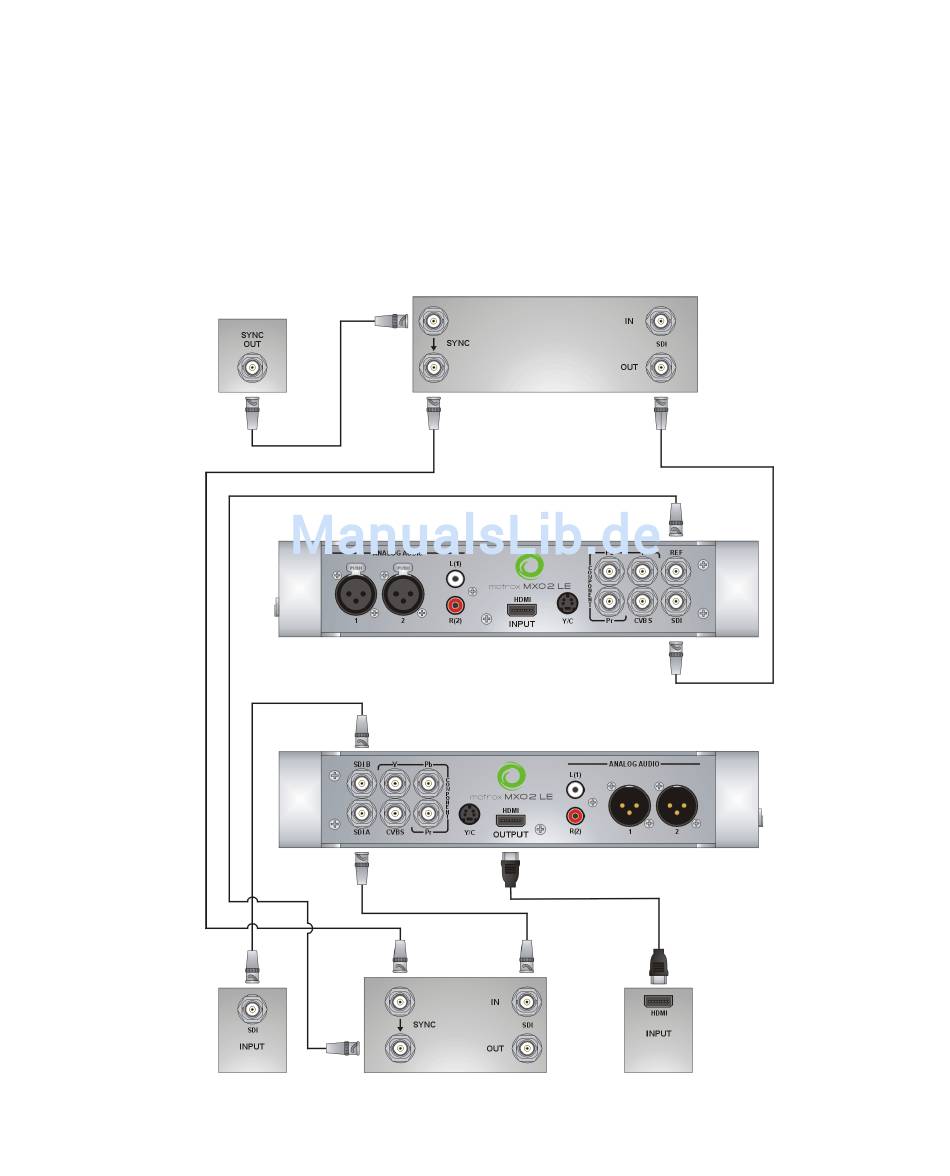

In der folgenden Abbildung wurde zur Anzeige des aufzuzeichnenden Signals ein
Videomonitor angeschlossen und ein separates Quelldeck und Aufzeichnungsdeck.
Sie können jedoch dasselbe Deck als Quell- und Aufzeichnungsgerät verwenden,
indem Sie die Eingangs- und Ausgangsanschlüsse an einem Deck durchführen.
Wir verwenden SDI-Anschlüsse für Video- und Audiosignale und einen
SDI-Anschluss für die Videosignalüberwachung. Das Audiosignal wird über ein
Surround-Sound-Lautsprechersystem über einen HDMI-Anschluss überwacht. Das
Video ist über einen Tri-Level-Sync-Generator an ein Genlock-Signal gekoppelt.
Tri-Level-
Sync-
Generator
Typische MXO2 LE-Digitalvideoanschlüsse
Videomonitor Aufzeichnungsgerät
MXO2 LE-Eingänge
MXO2 LE-Ausgänge
Surround-Sound-
(Deck 2) Lautsprechersystem
Quelle
(Deck 1)
