Typische MXO2-Digitalvideoanschlüsse

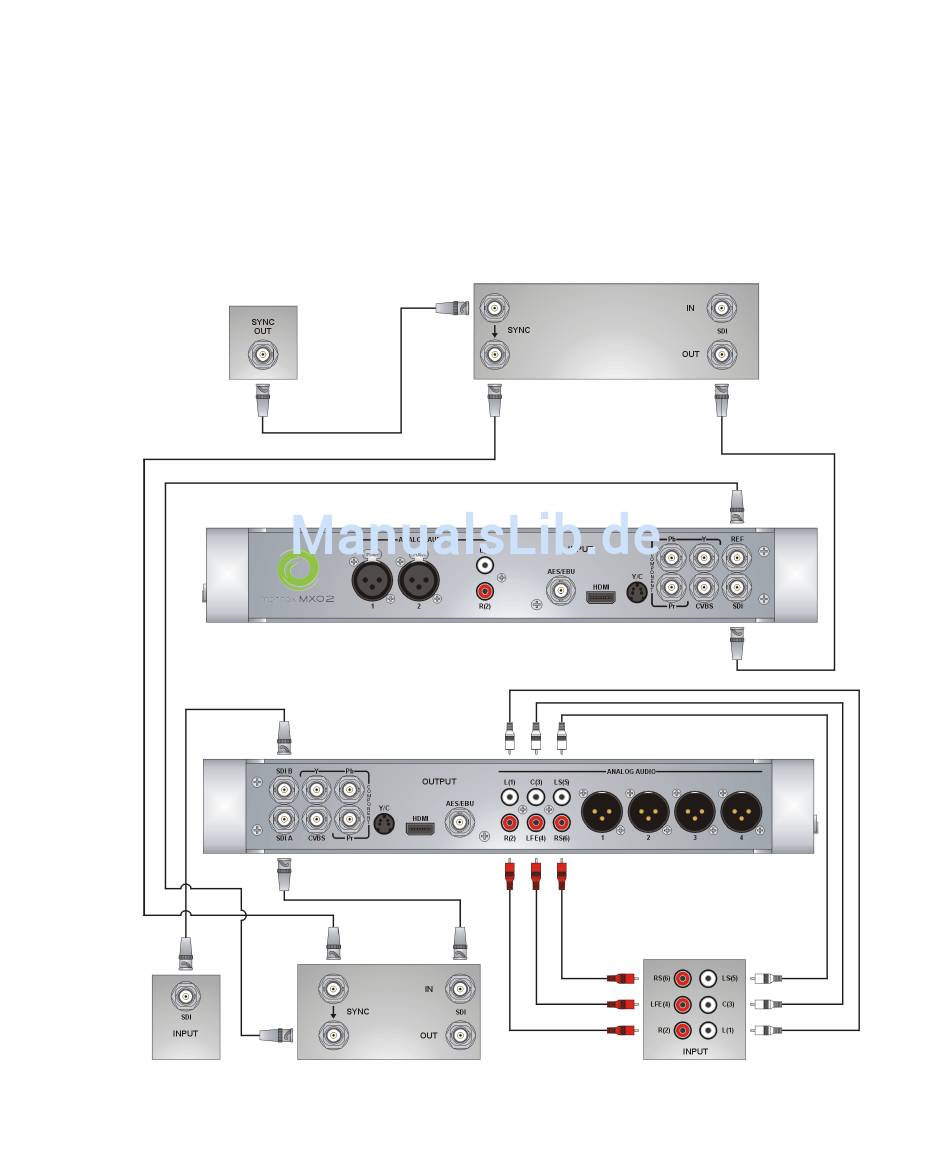

In der folgenden Abbildung wurde zur Anzeige des aufzuzeichnenden Signals ein
Videomonitor angeschlossen und ein separates Quelldeck und Aufzeichnungsdeck.
Sie können jedoch dasselbe Deck als Quell- und Aufzeichnungsgerät verwenden,
indem Sie die Eingangs- und Ausgangsanschlüsse an einem Deck durchführen.
Wir verwenden SDI-Anschlüsse für Video- und Audiosignale und überwachen das
Audiosignal auf einem Surround-Sound-Lautsprechersystem über RCA-Anschlüsse.
Das Video ist über einen Tri-Level-Sync-Generator an ein Genlock-Signal gekoppelt.
Tri-Level-
Sync-
Generator
Videomonitor
MXO2-Eingänge
MXO2-Ausgänge
Aufzeichnungsgerät
(Deck 2)
Surround-Sound-
Lautsprechersystem
Typische MXO2-Digitalvideoanschlüsse
17
Quelle
(Deck 1)
