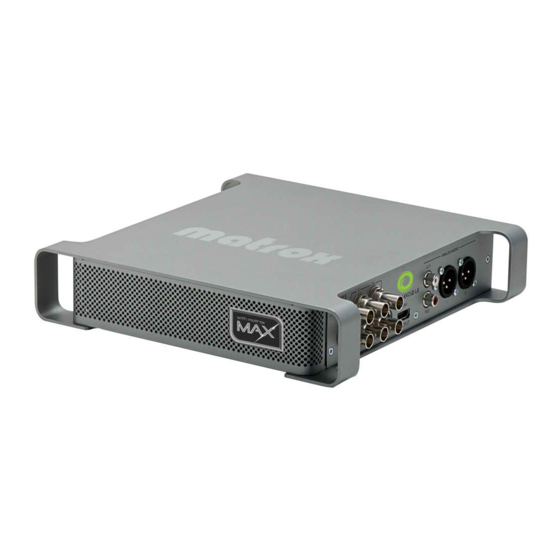

- Seite 1 Matrox MXO2 Kurzanleitung zur Installation 5. Oktober 2011 Y11078-103-0233...
- Seite 2 Copyright © 2011 Matrox Electronic Systems Ltd. Alle Rechte vorbehalten. Haftungsausschluss Matrox Electronic Systems Ltd. behält sich das Recht vor, Änderungen an den Spezifikationen jederzeit und ohne vorherige Ankündigung vorzunehmen. Die in diesem Dokument bereitgestellten Informationen gelten als richtig und zuverlässig. Matrox Electronic Systems Ltd.
-
Seite 3: Inhaltsverzeichnis
Anschließen von MXO2 LE an den Computer ...........11 Verwendung des Matrox MXO2 Thunderbolt-Adapters ........11 Verwendung des Matrox PCIe-Host-Adapters ..........12 Anschließen von MXO2 Rack an den Computer ........13 Verwendung des Matrox MXO2 Thunderbolt-Adapters ........13 Verwendung des Matrox PCIe-Host-Adapters ..........14 Anschließen von MXO2 Mini an den Computer ........ - Seite 4 Ihre Notizen Inhalt...
-
Seite 5: Informationen Zum Handbuch
MXO2-Software und -Dokumentation gehen Sie zum Abschnitt MXO2 Support. Die neueste Software und Dokumentation ist auch über Ihren Matrox-Händler erhältlich. ¦ Hinweis Die Installation der MXO2-Software ist auf dem Computer mit oder ohne angeschlossene MXO2-Hardware möglich. Installieren der Matrox MXO2-Hardware Einsetzen des PCIe-Host-Adapters (für Desktops) -
Seite 6: Einsetzen Und Entfernen Des Pcie-Host-Expresscard/34-Adapters (Für Laptops)
Rackeinbau-Halterungen können für den Einbau von MXO2 Rack an der Vorder- oder Rückseite verwendet werden. MXO2 Rack kann auch leicht zurückversetzt eingebaut werden, um mehr Raum für Kabel zu schaffen. MXO2 Rack beansprucht zwei vertikale Höheneinheiten. Packen Sie die zwei Rackeinbau-Halterungen mit den acht Befestigungsschrauben aus. - Seite 7 Je nachdem, ob Sie MXO2 Rack an der Vorder- oder Rückseite montieren möchten, platzieren Sie die Rackeinbau-Halterungen so, dass deren Anlageflächen entweder zur Vorderseite (Anschlussseite) oder zur Rückseite von MXO2 Rack zeigen. MXO2 Rack kann auch leicht zurückversetzt eingebaut werden, um mehr Raum für Steckverbindungen und Kabel zu schaffen.
-
Seite 8: Stromversorgung Von Matrox Mxo2
Stromversorgung von Matrox MXO2 In diesem Abschnitt wird beschrieben, wie das MXO2-System mit Strom versorgt wird. Matrox MXO2 und MXO2 LE MXO2 und MXO2 LE können über eine Netzsteckdose mithilfe des externen Netzteils von Matrox und eines Netzteilkabels betrieben werden oder über einen Akku. - Seite 9 Externes ODER Netzteil ²Achtung Beim Trennen der Stromversorgung zu MXO2 stellen Sie sicher, dass Sie die Schutzhülle des Anschlusses zurückziehen, um den Verriegelungsmechanismus zu lösen. Matrox Akkukabel IEC-C13-Netzkabel 4-polige XLR-Kabelbuchse Akku an Universaladapter für Akkus Netzsteckdose Stromversorgung von Matrox MXO2...
- Seite 10 Matrox MXO2 LE MXO2 LE (Seitenansicht) Ein-/Aus-Schalter Externes ODER Netzteil 4-polige XLR-Kabelbuchse Netzkabel Akku an Universaladapter für Akkus Netzsteckdose Stromversorgung von Matrox MXO2...
-
Seite 11: Matrox Mxo2 Rack
MXO2 Rack kann über eine Netzsteckdose und ein IEC-C13-Netzkabel betrieben werden. ¡ Wichtig Wenn MXO2 Rack an einen eingeschalteten Computer angeschlossen ist, trennen Sie MXO2 Rack nicht von der Stromversorgung. Schalten Sie zuerst den Computer aus, bevor Sie die Stromversorgung zu MXO2 Rack trennen. MXO2 Rack IEC-C13-Netzkabel... - Seite 12 Adapterstecker Netzadapter Entfernen eines Adaptersteckers Einsetzen eines Adaptersteckers MXO2 Mini Netzteilkabel Zur Netzsteckdose Stromversorgung von Matrox MXO2...
-
Seite 13: Anschließen Von Mxo2 An Den Computer
Anschließen von MXO2 an den Computer Verbinden Sie MXO2 über das Matrox PCIe-Kabel und entweder den Matrox MXO2 Thunderbolt-Adapter, den Matrox PCIe-Host-Adapter oder den Matrox PCIe-ExpressCard/34-Host-Adapter mit Ihrem Computer. Verwendung des Matrox MXO2 Thunderbolt-Adapters Verwenden Sie den Matrox MXO2 Thunderbolt-Adapter, um MXO2 mit dem Thunderbolt-Anschluss Ihres Computers zu verbinden. -
Seite 14: Verwendung Des Matrox Pcie-Host-Adapters
Verwendung des Matrox PCIe-Host-Adapters Damit MXO2 von einem Desktop-Computer erkannt wird, muss MXO2 an die Stromversorgung angeschlossen und vor dem Einschalten des Computers mit Ihrem System verbunden werden. ¡ Wichtig Trennen Sie bei laufendem Computer das Matrox PCIe-Kabel nicht vom Adapter oder von MXO2. Zum sicheren Entfernen des Matrox PCIe-Host-ExpressCard/34-Adapters siehe “Einsetzen und Entfernen des... -
Seite 15: Anschließen Von Mxo2 Le An Den Computer
Anschließen von MXO2 LE an den Computer Verbinden Sie MXO2 LE über das Matrox PCIe-Kabel und entweder den Matrox MXO2 Thunderbolt-Adapter, den Matrox PCIe-Host-Adapter oder den Matrox PCIe-ExpressCard/34-Host-Adapter mit Ihrem Computer. Verwendung des Matrox MXO2 Thunderbolt-Adapters Verwenden Sie den Matrox MXO2 Thunderbolt-Adapter, um MXO2 LE mit dem Thunderbolt-Anschluss Ihres Computers zu verbinden. -
Seite 16: Verwendung Des Matrox Pcie-Host-Adapters
Verwendung des Matrox PCIe-Host-Adapters Damit MXO2 LE von einem Desktop-Computer erkannt wird, muss MXO2 LE an die Stromversorgung angeschlossen und vor dem Einschalten des Computers mit Ihrem System verbunden werden. ¡ Wichtig Trennen Sie bei laufendem Computer das Matrox PCIe-Kabel nicht vom Adapter oder von MXO2 LE. -
Seite 17: Anschließen Von Mxo2 Rack An Den Computer
Anschließen von MXO2 Rack an den Computer Verbinden Sie MXO2 Rack über das Matrox PCIe-Kabel und entweder den Matrox MXO2 Thunderbolt-Adapter, den Matrox PCIe-Host-Adapter oder den Matrox PCIe-ExpressCard/34-Host-Adapter mit Ihrem Computer. Verwendung des Matrox MXO2 Thunderbolt-Adapters Verwenden Sie den Matrox MXO2 Thunderbolt-Adapter, um MXO2 Rack mit dem Thunderbolt-Anschluss Ihres Computers zu verbinden. -
Seite 18: Verwendung Des Matrox Pcie-Host-Adapters
Verwendung des Matrox PCIe-Host-Adapters Damit MXO2 Rack von einem Desktop-Computer erkannt wird, muss MXO2 Rack an die Stromversorgung angeschlossen und vor dem Einschalten des Computers mit Ihrem System verbunden werden. ¡ Wichtig Trennen Sie bei laufendem Computer das Matrox PCIe-Kabel nicht vom Adapter oder von MXO2 Rack. -
Seite 19: Anschließen Von Mxo2 Mini An Den Computer
Anschließen von MXO2 Mini an den Computer Verbinden Sie MXO2 Mini über das Matrox PCIe-Kabel und entweder den Matrox MXO2 Thunderbolt-Adapter, den Matrox PCIe-Host-Adapter oder den Matrox PCIe-ExpressCard/34-Host-Adapter mit Ihrem Computer. Verwendung des Matrox MXO2 Thunderbolt-Adapters Verwenden Sie den Matrox MXO2 Thunderbolt-Adapter, um MXO2 Mini mit dem Thunderbolt-Anschluss Ihres Computers zu verbinden. -
Seite 20: Verwendung Des Matrox Pcie-Host-Adapters
Verwendung des Matrox PCIe-Host-Adapters Damit MXO2 Mini von einem Desktop-Computer erkannt wird, muss MXO2 Mini an die Stromversorgung angeschlossen und vor dem Einschalten des Computers mit Ihrem System verbunden werden. ¡ Wichtig Trennen Sie bei laufendem Computer das Matrox PCIe-Kabel nicht vom Adapter oder von MXO2 Mini. -
Seite 21: Typische Mxo2-Digitalvideoanschlüsse
Typische MXO2-Digitalvideoanschlüsse In der folgenden Abbildung wurde zur Anzeige des aufzuzeichnenden Signals ein Videomonitor angeschlossen und ein separates Quelldeck und Aufzeichnungsdeck. Sie können jedoch dasselbe Deck als Quell- und Aufzeichnungsgerät verwenden, indem Sie die Eingangs- und Ausgangsanschlüsse an einem Deck durchführen. -
Seite 22: Typische Mxo2 Le-Digitalvideoanschlüsse
Typische MXO2 LE-Digitalvideoanschlüsse In der folgenden Abbildung wurde zur Anzeige des aufzuzeichnenden Signals ein Videomonitor angeschlossen und ein separates Quelldeck und Aufzeichnungsdeck. Sie können jedoch dasselbe Deck als Quell- und Aufzeichnungsgerät verwenden, indem Sie die Eingangs- und Ausgangsanschlüsse an einem Deck durchführen. -
Seite 23: Typische Mxo2 Rack-Digitalvideoanschlüsse
Typische MXO2 Rack-Digitalvideoanschlüsse In der folgenden Abbildung wurde zur Anzeige des aufzuzeichnenden Signals ein Videomonitor angeschlossen und ein separates Quelldeck und Aufzeichnungsdeck. Sie können jedoch dasselbe Deck als Quell- und Aufzeichnungsgerät verwenden, indem Sie die Eingangs- und Ausgangsanschlüsse an einem Deck durchführen. -
Seite 24: Typische Mxo2 Mini-Hdmi-Videoanschlüsse
In dieser Abbildung verwenden wir HDMI für Videosignale, RCA-Anschlüsse für Audiosignale und S-Video zur Videosignalüberwachung. Das Video ist mit einem Genlock-Signal an die Eingangsquelle über den in MXO2 Mini integrierten Genlock gekoppelt. ¦ Hinweis Bei Verwendung von HDMI-Anschlüssen steht auch das eingebettete, unkomprimierte HDMI-Audiosignal zur Verfügung. -
Seite 25: Registrierung Und Technische Unterstützung
Nur registrierte Benutzer haben Zugang zu technischer Unterstützung, Software-Updates, unseren Benutzerforen und Sonderangeboten. Kontakt Matrox ist stolz darauf, Ihnen weltweit technische Unterstützung zu bieten. Verwenden Sie die Matrox MXO2-Kontaktinformationen für Ihre Region, die Sie auf unserer Website unter www.matrox.com/video/de/support finden. -
Seite 26: Ihre Notizen
Ihre Notizen Registrierung und technische Unterstützung... - Seite 28 www.matrox.com/video...
