EINRICHTEN DES DMX (Fortsetzung)
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Eco UV Bar DMX kann über das DMX-
512-Protokoll angesteuert werden. Der Eco UV Bar DMX ist ein 3-Kanal DMX-Gerät. Die DMX-Adresse wird
auf dem Bedienfeld auf der Rückseite des Eco UV Bar DMX eingestellt. Ihr Gerät und Ihr
DMX-Controller benötigen ein zertifiziertes DMX-512 110-Ohm-Datenkabel für den
Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-
Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies
standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten
Sie in nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel
sollten über einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen.
Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt
werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 90-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3
des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige
XLR
DMX-Steckverbinder.
Datenübertragung anstatt der 3-poligen Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-
Leitung angeschlossen werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige
Leitung anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
A.D.J. Supply Europe B.V. – www.americandj.eu – Eco UV Bar DMX Bedienungsanleitung Seite 6

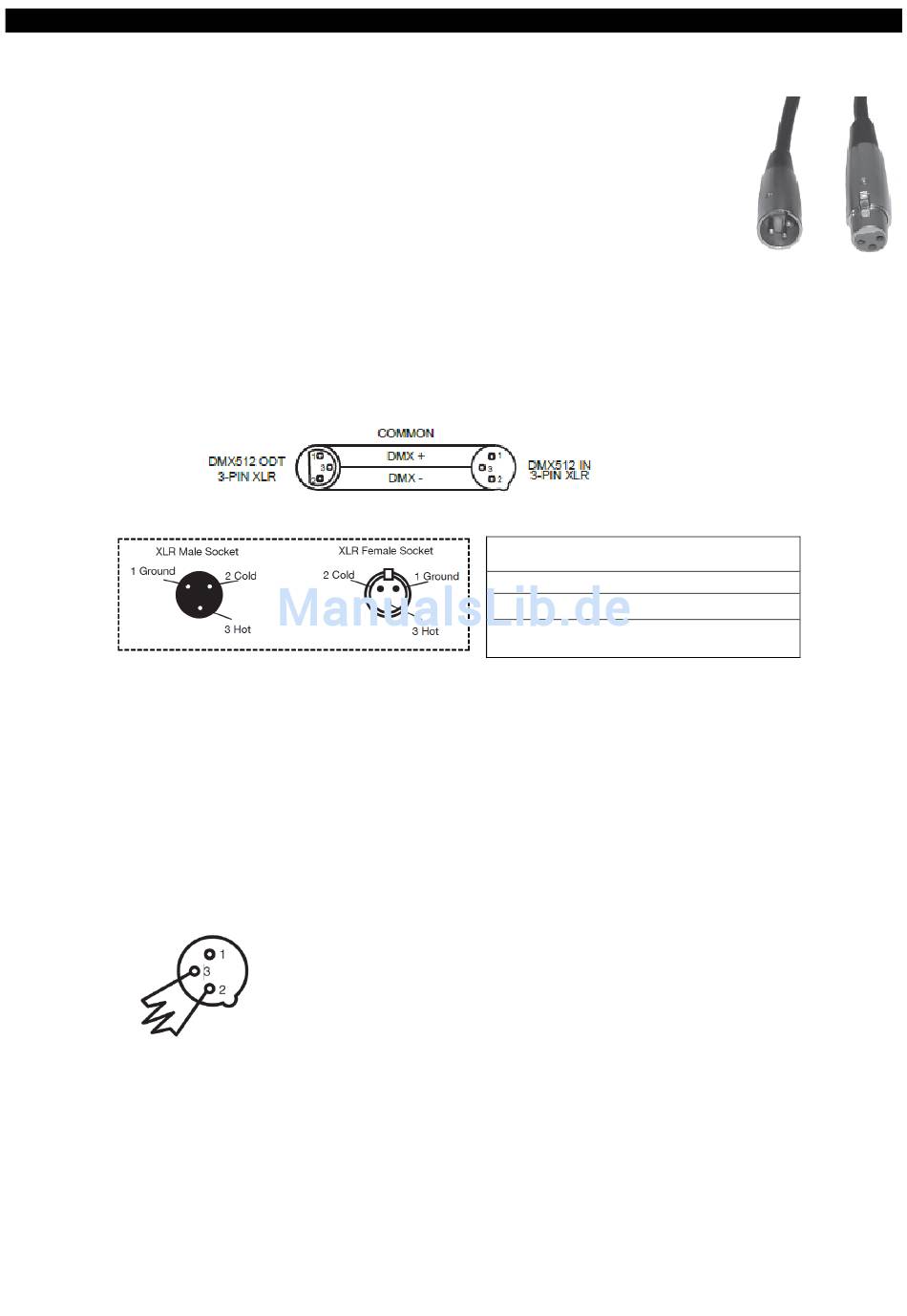

Abbildung 3
Ein Abschluss reduziert Signalfehler
und
Interferenzen
Signalübertragung. Es empfiehlt sich
immer, einen DMX-Leitungsabschluss
(Widerstand 120 Ohm, 1/4 W) zwischen
Pol 2 (DMX-) und Pol 3 (DMX+) des
letzten Geräts zu schalten.
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
vermeidet
Probleme
bei
Einige
Hersteller
benutzen
Abbildung 2
und
der
Abbildung 4
5-polige
XLR-Stecker
Abbildung 1
für
die
