Aufstellen des Monitors
Anschließen des Multimedia LCD Monitors

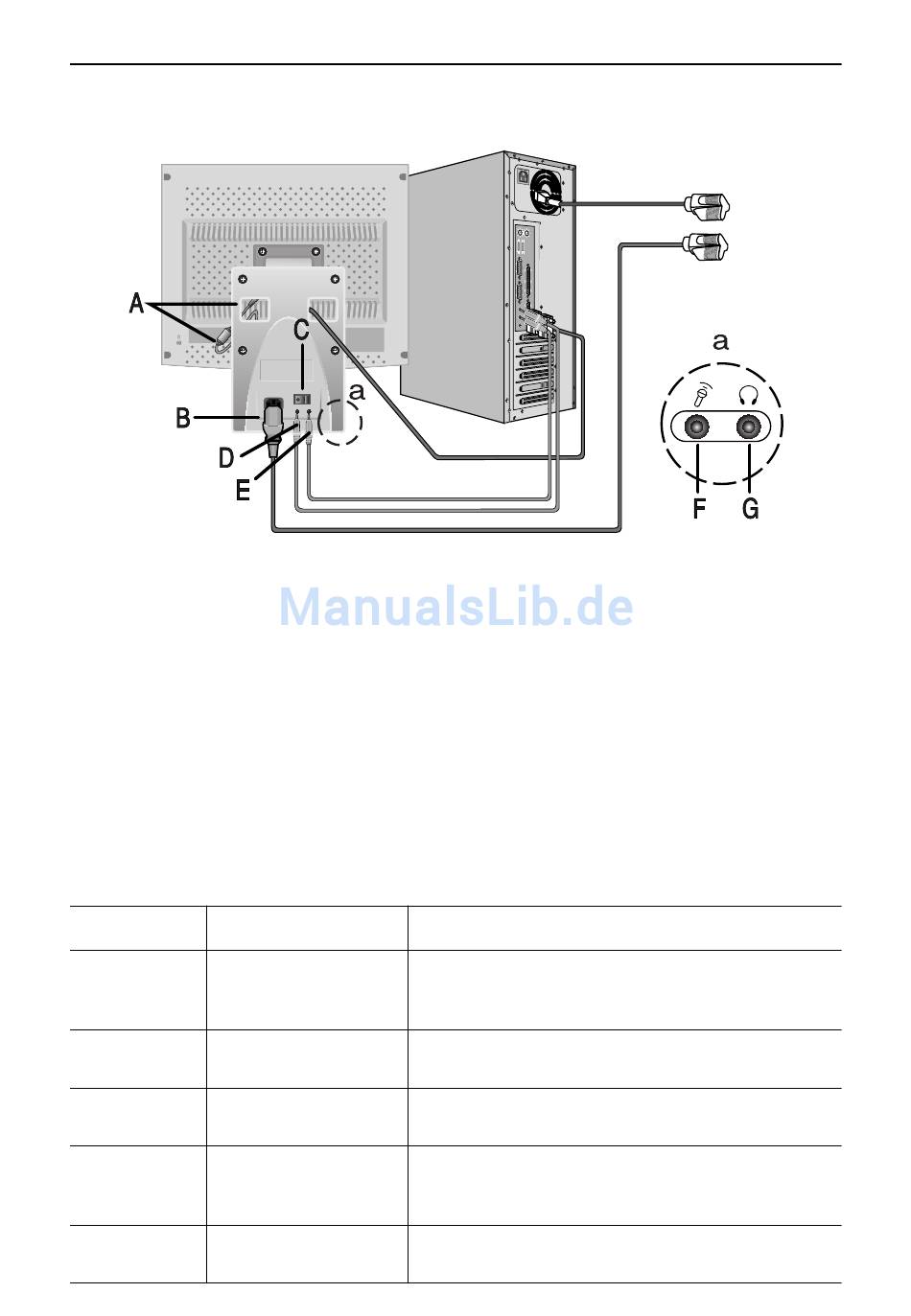

Abbildung 4. Multimedia-Anschlüsse
1
Führen Sie die Schritte 1 bis 3 auf der vorherigen Seite aus.
2
Wenn Sie einen Multimedia-Fuß oder Multimedia-Schwenkfuß haben, verbinden Sie die
Buchse (A) des angebrachten Netzadapters mit dem Gleichstromanschluß an der
Rückseite des Monitors. Schließen Sie das Spannungskabel an den Spannungsanschluß
an der Rückseite des Fußes an.
3
Schließen Sie die Lautsprecher und das Mikrofon am Fuß gemäß den Anweisungen
an, die der Soundkarte oder dem Computer beiliegen. Siehe die Abbildung 4 oben und
die Tabelle 1 unten.
4
Fahren Sie mit Schritt 5 auf der vorherigen Seite fort.
Tabelle 1. Lage der Anschlüsse für Multimediafuß
Gegenstand
Buchse des
A angebrachten
Netzadapters
Spannungs-
B
anschluß
C Ein/Aus-Schalter
Mikrofon-Aus-
D gangsbuchse MIC
OUT
Audio-Eingangs-
E
buchse AUDIO IN
MIC AUDIO
OUT IN
Name
Schließen Sie dieses Kabel an den
Netzadapteranschluß an der Rückseite des
Monitorgehäuses an.
Schließen Sie das Spannungskabel hier an.
Dieser Schalter dient zum Ein- und Ausschalten des
Monitors.
Schließen Sie hier ein Kabel an, um den Ton vom
eingebauten Mikrofon zur Soundkarte des Computers
zu übertragen.
Schließen Sie hier ein Kabel an, um den Ton von der
Soundkarte des Computers hierher zu leiten.
Deutsch
Beschreibung
6
