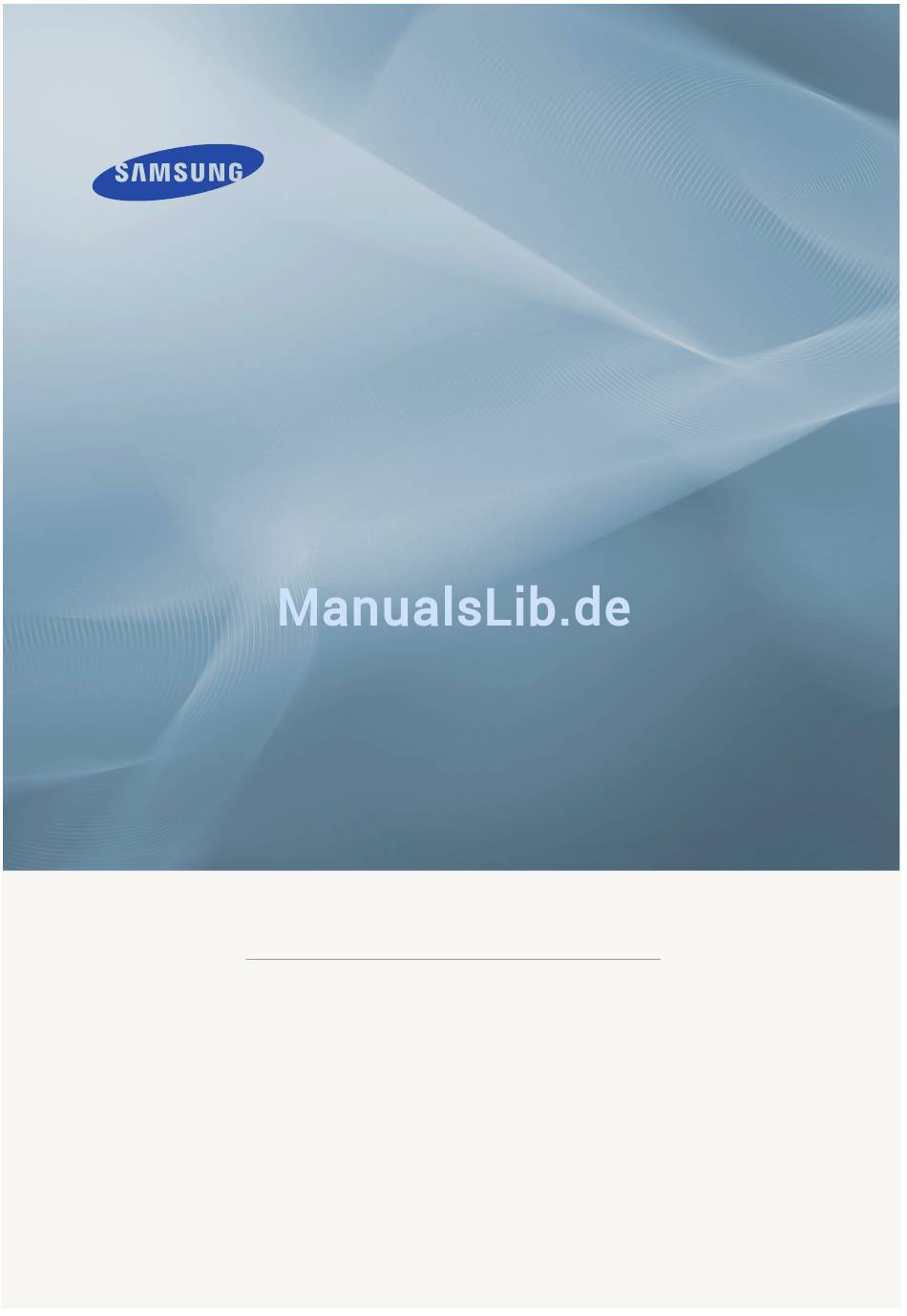

- Seite 1 LCD MONITOR quick start guide SyncMaster 2053BW...
- Seite 2 Einführung Lieferumfang Hinweis Vergewissern Sie sich, dass im Lieferumfang des Monitors folgende Komponenten enthalten sind: Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung. Optionale Komponenten erhalten Sie bei einem Händler. Auspacken Monitor Bedienungsanleitungen Kurzanleitung zur Konfigu- Garantiekarte Benutzerhandbuch ration...
- Seite 3 Einführung Der Monitor Anfängliche Einstellungen Wählen Sie mit den Pfeiltasten nach oben und unten die gewünschte Sprache aus. Die angezeigten Inhalte werden nach 40 Sekunden ausgeblendet. Schalten Sie das Gerät mit der Netztaste aus und wieder ein. Dann wird es wieder angezeigt. Es kann höchstens dreimal angezeigt werden.
- Seite 4 Einführung Hinweis Sie können die benutzerdefinierte Taste mit einer bestimmten Funktion belegen. Verwenden Sie hierfür Einstellungen > Benutzed. Taste. Taste Helligkeit [ ] Wenn das On-Screen-Display (OSD) nicht angezeigt wird, können Sie über diese Taste die Helligkeit regulieren. >> Hier klicken, um einen animierten Clip anzuzeigen Tasten Einst.
- Seite 5 Einführung POWER-Anschluss Schließen Sie das Netzkabel des Monitors an den POWER-Anschluss auf der Rück- seite des Monitors an. DVI IN-Anschluss Schließen Sie das DVI-Kabel an den DVI IN-Anschluss auf der Rückseite Ihres Monitors an. RGB IN-Anschluss Schließen Sie das D-Sub-Kabel an den 15-poligen RGB IN-Anschluss auf der Rück- seite des Monitors an.
- Seite 6 Anschlüsse Verbindungskabel Schließen Sie das Netzkabel des Monitors an den power -Anschluss auf der Rückseite des Monitors Schließen Sie das Netzkabel des Monitors an die nächste Steckdose an. Verwenden Sie einen für Ihren Computer geeigneten Anschluss. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte. •...
- Seite 7 Anschlüsse Verwenden des Fußes Montage des Monitors Monitor und Unterteil Montieren eines Standfußes Dieser Monitor ermöglicht die Verwendung einer VESA-konformen Montagevorrichtung (100 mm x 100 mm). A. Monitor B. Montagevorrichtung (separat erhältlich) Schalten Sie den Monitor aus, und ziehen Sie das Netzkabel. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Arbeitsfläche, die zum Schutz der Bildschirmoberfläche mit einer weichen Unterlage versehen sein sollte.
- Seite 8 Anschlüsse Samsung haftet nicht bei derartigen Unfällen. • Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wand- halterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Pro- dukt nicht befolgt.
-
Seite 9: Fehlerbehebung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Der Monitor verfügt über eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor korrekt arbeitet. Selbsttest zur Funktionsprüfung Schalten Sie Computer und den Monitor aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus. Schalten Sie den Monitor ein. - Seite 10 Fehlerbehebung Nützliche Tipps Ein Monitor stellt vom Computer empfangene visuelle Signale dar. Deshalb können Probleme mit dem Computer oder der Videokarte zu einer leeren Monitoranzeige, schlechter Farbwiedergabe, Rauschen bzw. der Meldung führen, dass der Videomodus nicht unterstützt wird. Versuchen Sie in solchen Fällen, die Ursache des Problems festzustellen, und wenden Sie sich dann an ein Kundendienstzentrum oder einen Fachhändler.
- Seite 11 Fehlerbehebung Wird die Meldung "Ungeeign. Modus", "Empfohlener Modus 1680 x 1050 bei 60 Hz" an- gezeigt? Diese Meldung wird angezeigt, wenn das Signal von der Videokarte die maximale Auflösung und Frequenz übersteigt, die der Monitor verarbeiten kann. Stellen Sie die maximale Auflösung und Frequenz ein, die der Monitor korrekt verarbeiten kann. Wenn die Anzeige mit mehr als SXGA oder 75 Hz erfolgt, wird die Meldung "Ungeeign.
- Seite 12 Fehlerbehebung Der Bildschirm verliert plötzlich seine Balance. Haben Sie die Grafikkarte oder den Treiber gewechselt? Stellen Sie mit dem Bildschirmmenü die Bildposition ein. Haben Sie die Auflösung oder Frequenz des Monitors geändert? Stellen Sie die Auflösung und Frequenz mit der Videokarte ein. (Informationen dazu finden Sie unter Voreingestellter Timing-Modus).
- Seite 13 Haben Sie den Computer oder die Grafikkarte gewechselt? Laden Sie die aktuelle Programmversion herunter. Zum Herunterladen des Programms besuchen Sie die Website http://www.samsung.com/monitor/magictune Haben Sie das Programm installiert? Starten Sie den Computer nach der erstmaligen Installation des Programms neu. Wenn das Pro- gramm bereits installiert ist, entfernen Sie diese, starten Sie den Computer neu und installieren Sie das Programm dann erneut.
- Seite 14 Fehlerbehebung (Wählen Sie nicht mehr als 75 Hz, wenn Sie die maximale Auflösung verwenden.) Wenn Sie beim Installieren des Grafikkartentreibers (Videotreibers) Probleme haben, starten Sie den Computer im abgesicherten Modus, und löschen Sie die Grafikkarte mit den Befehlen "Control Pan- el"...
- Seite 15 Fehlerbehebung Hinweis Ehe Sie den Kundendienst um Unterstützung bitten, lesen Sie sich diesen Abschnitt durch, um zu überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie die Telefonnummer im Abschnitt „Informationen“ an, oder wenden Sie sich an Ihren Fachhändler.
