Verwandte Anleitungen für Samsung 2043NWX
Inhaltszusammenfassung für Samsung 2043NWX

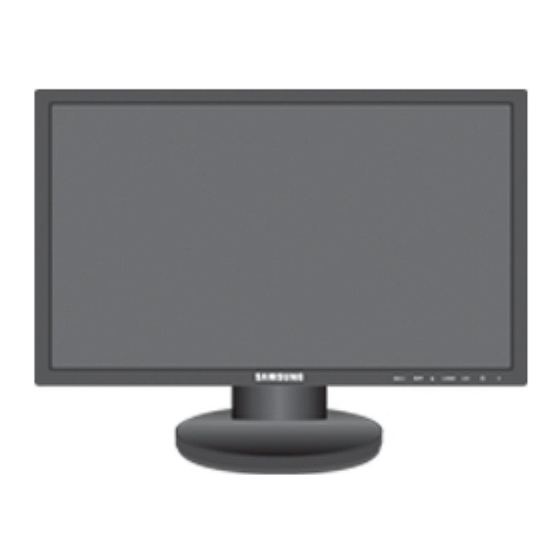

- Seite 1 LCD MONITOR quick start guide 2043NW/2043NWX...
- Seite 2 Einführung Lieferumfang Hinweis Vergewissern Sie sich, dass im Lieferumfang des Monitors folgende Komponenten enthalten sind: Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung. Optionale Komponenten erhalten Sie bei einem Händler. Auspacken Typ 1 Monitor und Einfacher Standfuß Hinweis Die MagicRotation-Software kann nicht angeboten werden, da der einfache Standfuß...
- Seite 3 Einführung Kabel D-Sub-Kabel Netzkabel Andere Reinigungstuch Hinweis Dieses Produktmerkmal gibt es nur bei schwarzen hochglanzpolierten Geräten. Der Monitor Anfängliche Einstellungen Wählen Sie mit den Pfeiltasten nach oben und unten die gewünschte Sprache aus. Die angezeigten Inhalte werden nach 40 Sekunden ausgeblendet. Schalten Sie das Gerät mit der Netztaste aus und wieder ein.
- Seite 4 Einführung Vorderseite Taste MENU [MENU/ ] Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können Sie das OSD-Menü auch beenden oder zum vorherigen Menü zurückkehren. Benutzed. Taste[ Sie können die Funktionszuweisung der Taste Benutzerdef. entsprechend Ihren Wünschen anpassen. Hinweis Sie können die benutzerdefinierte Taste mit einer bestimmten Funktion belegen.
- Seite 5 Einführung Netztaste [ Verwenden Sie diese Taste, um den Monitor ein- oder auszuschalten. Stromversorgungsanzeige Diese LED leuchtet bei normalem Betrieb blau und blinkt einmal, wenn die von Ihnen vorgenommenen Einstellungen gespeichert werden. Hinweis Informationen zu Stromsparfunktionen finden Sie in der Bedienungsanleitung un- ter PowerSaver.
- Seite 6 Einführung Kabelhaltering • Fixieren Sie die Kabel mit dem Haltering (siehe Abbildung).
- Seite 7 Anschlüsse Verbindungskabel Schließen Sie das Netzkabel des Monitors an den power -Anschluss auf der Rückseite des Monitors Schließen Sie das Netzkabel des Monitors an die nächste Steckdose an. Verwenden Sie einen für Ihren Computer geeigneten Anschluss. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte. •...
- Seite 8 Anschlüsse Verwenden des Fußes Montage des Monitors Einfacher Standfuß HAS-Standfuß Monitor und Unterteil HAS-Standfuß A. Anschlag des Standfußes Montieren eines Standfußes Dieser Monitor ermöglicht die Verwendung einer VESA-konformen Montagevorrichtung (75,0 mm x 75,0 mm).
- Seite 9 Samsung haftet nicht bei derartigen Unfällen. • Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wand- halterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Pro- dukt nicht befolgt.
-
Seite 10: Fehlerbehebung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Der Monitor verfügt über eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor korrekt arbeitet. Selbsttest zur Funktionsprüfung Schalten Sie Computer und den Monitor aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus. Schalten Sie den Monitor ein. - Seite 11 Fehlerbehebung Nützliche Tipps Ein Monitor stellt vom Computer empfangene visuelle Signale dar. Deshalb können Probleme mit dem Computer oder der Videokarte zu einer leeren Monitoranzeige, schlechter Farbwiedergabe, Rauschen bzw. der Meldung führen, dass der Videomodus nicht unterstützt wird. Versuchen Sie in solchen Fällen, die Ursache des Problems festzustellen, und wenden Sie sich dann an ein Kundendienstzentrum oder einen Fachhändler.
- Seite 12 Fehlerbehebung mehr als 85 Hz erfolgt, arbeitet der Monitor zwar korrekt, aber die Meldung "Ungeeign. Modus", "Empfohlener Modus 1680 x 1050 bei 60 Hz" wird eine Minute lang angezeigt und verschwindet danach wieder. Wechseln Sie während dieser Minute in den empfohlenen Modus. (Die Meldung wird beim Neustart des Systems erneut angezeigt.) Es wird kein Bild angezeigt.
- Seite 13 Fehlerbehebung Das Bild ist unscharf oder das Bildschirmmenü lässt sich nicht einstell- Haben Sie die Auflösung oder Frequenz des Monitors geändert? Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Informationen dazu finden Sie unter Voreingestellter Timing-Modus). Die LED blinkt, aber es wird kein Bild angezeigt. Wird eine geeignete Frequenz angezeigt, wenn Sie die Bildschirmfrequenz mit dem Menü...
- Seite 14 Haben Sie den Computer oder die Grafikkarte gewechselt? Laden Sie die aktuelle Programmversion herunter. Zum Herunterladen des Programms besuchen Sie die Website http://www.samsung.com/monitor/magictune Haben Sie das Programm installiert? Starten Sie den Computer nach der erstmaligen Installation des Programms neu. Wenn das Pro- gramm bereits installiert ist, entfernen Sie diese, starten Sie den Computer neu und installieren Sie das Programm dann erneut.
- Seite 15 Fehlerbehebung FAQs Wie kann ich die Frequenz ändern? Die Frequenz kann durch Ändern der Konfiguration der Videokarte geändert werden. Beachten Sie, dass sich die Unterstützung für die Videokarte je nach der Version des Treibers unterscheidet. (Einzelheiten hierzu finden Sie im Handbuch des Computers oder der Video- karte.) Wie kann ich die Auflösung einstellen? Windows XP:...
