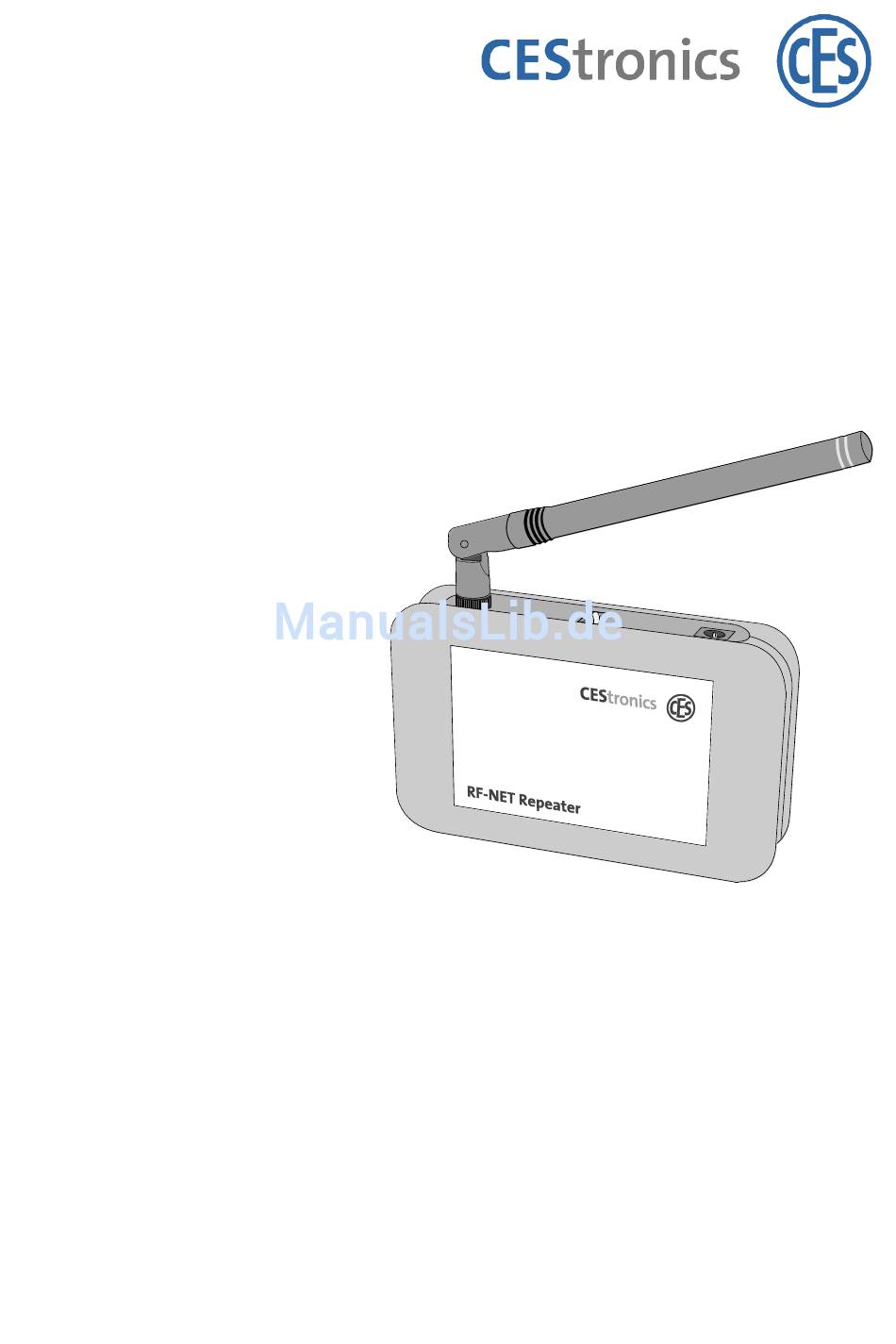

- Seite 1 RF-NET Repeater Montage- und Bedienungsanleitung Original Montage- und Bedienungsanleitung Version 1.1, 12/2011...
-
Seite 2: Vorwort
Vorwort Diese Montage- und Bedienungsanleitung hilft Ihnen bei der Montage und dem bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch des RF-NET Repeaters, nachfolgend kurz „Repeater“ genannt. Jede Person, die diesen Repeater montiert, bedient oder entsorgt, muss den vollständigen Inhalt dieser Montage- und Bedienungsanleitung zur Kenntnis genommen und verstanden haben. -
Seite 3: Inhaltsverzeichnis
Repeater auspacken ........... 12 Anschlüsse ..............12 Funkreichweiten ............13 Repeater montieren ............. 15 Fehler beseitigen ............22 Wartung ..............25 Ersatzteile ..............25 Entsorgen ..............25 Technische Daten ............26 Erläuterung wichtiger Begriffe ........27 Hinweise zur Herstellergewährleistung ....... 28 RF-NET Repeater... -
Seite 4: Zu Ihrer Sicherheit
Vergiftungsgefahr Kinder können Kleinteile wie Schrauben oder andere Kleinteile verschlucken. Bewahren Sie den Repeater für Kinder unzugänglich auf. Sachschäden Überlassen Sie Reparaturarbeiten stets qualifiziertem Fach- personal. Verwenden Sie nur von CEStronics empfohlenes Zubehör und Ersatzteile. RF-NET Repeater... - Seite 5 Stellen Sie bei der Montage sicher, dass der Repeater und alle anderen Systembestandteile in einwandfreien Zustand sind. Fehlfunktionen des Repeaters und der anderen Systembestandteile können die Funktion des gesamten Systems beeinträchtigen. Setzen Sie ggf. Unterbrechungsfreie Stromversorgungen (USV) ein, um einen ausfallsicheren Betrieb Ihrer Schließanlage zu gewährleisten. RF-NET Repeater...
-
Seite 6: Erläuterung Der Gefahrenhinweise
In der Montage- und Bedienungsanleitung finden Sie diese Gefahrenhinweise: VORSICHT Hinweise mit dem Wort VORSICHT warnen vor Gefährdungen, bei denen möglicher- weise leichte bis mittlere Verletzungen auftreten. Hinweise HINWEIS Diese Hinweise warnen vor Gefährdungen, die zu Sach- oder Umweltschäden führen. RF-NET Repeater... -
Seite 7: Bestimmungsgemäßer Gebrauch
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Die CEStronics GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Ausführungen Diese Montage- und Bedienungsanleitung gilt nur für: ... -
Seite 8: Ce-Konformitätserklärung
Zu Ihrer Sicherheit CE-Konformitätserklärung RF-NET Repeater... -
Seite 9: Einführung
Zwei farbige LEDs zur optischen Signalisierung von Datenverkehr. Die angegebene Reichweitenerhöhung von 25 m kann nicht garantiert werden, da diese von Ihrer Gebäude- situation abhängt. Zur Klärung Ihrer Gebäudesituation empfiehlt CEStronics eine Überprüfung. Für diese Überprüfung steht Ihnen Ihr Fachpartner zur Verfügung. RF-NET Repeater... -
Seite 10: Aufbau Eines Funksystems Mit Repeater
Repeater erweitern die Funkstrecke zwischen Ihren Access Points und Schließgeräten um maximal 25 Meter: Sie benötigen folgende Komponenten für das System: Standard-PC (1) mit installierter OMEGA-Software OMEGA Access Points (2) Schließgeräte (3) Repeater (4) RF-NET Repeater... -
Seite 11: Lieferumfang
Kontrollieren Sie vor der Montage und Inbetriebnahme den Packungsinhalt und den Lieferumfang. Überprüfen Sie neue Geräte auf Transportschäden und teilen Sie diese bitte umgehend Ihrem Fachpartner mit. Geräteübersicht Repeater Steckernetzteil mit Anschlusskabel Gehäuseteile Gehäuseoberteil Gehäuseunterteil Wandhalterung RF-NET Repeater... -
Seite 12: Repeater Auspacken
Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Verpackungskarton. HINWEIS Beschädigung des Repeaters möglich. Verwenden Sie nur das mitgelieferte Stecker- Netzteil zur Stromversorgung des Repeaters. Anschlüsse Anschluss für das Steckernetzteil LEDs für Funkverkehr und Serververbindung Anschluss für die Antenne RF-NET Repeater... -
Seite 13: Funkreichweiten
Die Funkentfernung zwischen Access Point (1) und Repeater (2) beträgt maximal 25 Meter. Die Funkentfernung zwischen Repeater (2) und Schließgeräten (3) beträgt maximal 25 Meter. Die Funkreichweite kann durch verschiedene Gebäudesituationen stark abweichen. Siehe auch Hinweis auf Seite 9. RF-NET Repeater... -
Seite 14: Überprüfung Der Funkreichweite
Blinken die roten und grünen LEDs abwechselnd oder gleichzeitig, ist die Funkverbindung schwach vorhanden. Um die Funk-Verbindungsqualität Ihrer Zutrittsgeräte zu überprüfen, gehen Sie folgendermaßen vor: Halten Sie den RF-TRACE-MASTER vor Ihr Zutrittsgerät. Die Funktion wird sofort ausgeführt. RF-NET Repeater... -
Seite 15: Repeater Montieren
HINWEIS Beschädigung des Repeater bei nicht fach- gerechter Montage. Die Montage des Repeater dürfen nur fachkundige Personen durchführen. Diese müssen durch CEStronics oder einen CEStronics-Fachpartner am Produkt geschult worden sein. HINWEIS Durch statische Aufladung können die elektronischen Bauteile des Repeaters beschädigt oder gestört werden. - Seite 16 Fachhändler für Befestigungstechnik. VORSICHT Verletzungsgefahr durch unsachgemäße Montage. Stellen Sie sicher, dass die Montage des Repeaters nur durch Ihren Fachpartner durchgeführt wird. Stellen Sie sicher, dass die Montage des Repeaters nur von Elektrofachkräften oder Netzwerktechnikern durchgeführt wird. RF-NET Repeater...
- Seite 17 Andere Einbaulagen sind möglich, erfolgen aber in Eigenverantwortung des Betreibers. Bei seitlicher Montage sind Sie als Betreiber für die sichere Montage verantwortlich. HINWEIS Verletzungsgefahr durch unsachgemäße Montage. Stellen Sie sicher, dass bei seitlicher Montage der Repeater sicher montiert ist. RF-NET Repeater...
- Seite 18 Antenne kann die Antenne nur noch senkrecht und waagerecht ausgerichtet werden. Ist die Funkverbindung in Ordnung, montieren Sie den Repeater endgültig in der gefundenen Position: Befestigen Sie die Wandhalterung rechtwinklig an Ihrem Montageplatz mit geeignetem Befestigungsmaterial. RF-NET Repeater...
- Seite 19 Erst wenn der Repeater in der Wandhalterung eingerastet ist, sitzt der Repeater richtig fest. Schrauben Sie die Antenne (1) noch nicht endgültig auf dem Antennenfuß (2) fest. Benutzen Sie kein Werkzeug zum Festschrauben. Stellen Sie alle Verbindungen her, wie auf Seite 12 „Anschlüsse“ beschrieben. RF-NET Repeater...
- Seite 20 Werkzeug zum Befestigen der Antenne. Die Antenne ist festgezogen, wenn Sie sich nicht mehr drehen lässt. HINWEIS Die Platine des Repeaters kann durch mechanische Einwirkung beschädigt werden. Stellen Sie sicher, dass die Platine während der Montage der Antenne nicht beschädigt wird. RF-NET Repeater...
- Seite 21 Wenn möglich, überprüfen Sie bereits jetzt die einwandfreie Funktion des Repeaters: Normaler Betrieb Signalort Bedeutung Ist Datenaustausch mit Schließgeräten vorhanden? Die beiden LEDs zeigen nachfolgende Zustände an: Signalisierung Bedeutung Grüne LED, blinkt Datenaustausch mit Schließ- geräten Rote LED, blinkt Betriebsbereit RF-NET Repeater...
-
Seite 22: Fehler Beseitigen
Multimeter auf einwandfreie Funktion. Überprüfen Sie das Steckernetzteil auf mechanische Beschädigung. Überprüfen Sie die Signalisierung der LEDs. Beheben Sie festgestellte Unter- brechungen oder Beschädigungen. Lassen Sie bei mechanischen Beschädigungen den Repeater von Ihrem CEStronics-Fachpartner reparieren. RF-NET Repeater... - Seite 23 Stellen Sie die Spannungsversorgung Ihrer Schließgeräte wieder her. Lesen Sie zum Herstellen der Spannungsversorgung die Bedienungsanleitungen Ihrer Schließgeräte. Wenn die Batterien Ihrer Schließgeräte leer sind, tauschen Sie diese aus. Lesen Sie zum Batteriewechsel die Bedienungsanleitungen Ihrer RF-NET Repeater...
- Seite 24 Überprüfen Sie die fehlerfreie Funktion Ihres PC. Wenn Sie die fehlerfreie Funktion nicht selbst überprüfen können, wenden Sie sich an Ihren PC- Fachhändler. Sollte sich der Fehler trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachpartner. RF-NET Repeater...
-
Seite 25: Wartung
Wartung Wartung Lassen Sie den Repeater halbjährlich ausschließlich durch CEStronics oder Fachpartner warten und auf fehlerfreie Funktion prüfen. Ersatzteile Der Repeater benötigt keine Ersatzteile, die Sie auswechseln müssen. Für Unterstützung im Servicefall setzen Sie sich bitte mit Ihrem Fachpartner in Verbindung. -
Seite 26: Technische Daten
Senden/Empfangen 868 MHz Netzwerkprotokoll: TCP/IP Funkreichweite: Max. 25 m Temperaturbereich: 0 °C bis +40 °C Zulässige Luftfeuchtigkeit: Max. 95 %, nicht kondensierend Umgebungsbedingungen: Nicht geeignet zum Einsatz in korrosiver Atmosphäre (Chlor, Ammoniak, Kalkwasser). Nutzungsdauer des Mindestens 10 Jahre Repeaters: RF-NET Repeater... -
Seite 27: Erläuterung Wichtiger Begriffe
Ein Transponder ist ein drahtloses Transponder Kommunikations- oder Kontrollmedium, das eingehende Signale aufnimmt und automatisch darauf antwortet. Eine optionale Master-Karte. Mit dieser RF-TRACE- Karte können Sie die Qualität Ihrer Master Funkverbindung überprüfen. Die nutzbare Entfernung zur sicheren Funkreich- Übertragung von Daten. weite RF-NET Repeater... -
Seite 28: Hinweise Zur Herstellergewährleistung
Ankündigung geändert werden. Die in diesen Unterlagen enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Ohne ausdrückliche schriftliche Erlaubnis der CEStronics GmbH darf kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder übertragen werden. © 2011 CEStronics GmbH, Velbert/Germany Art. - Seite 29 +49 (0)2051-204-0 +33 (0)1-43 07 35 78 +49 (0)2051-204-229 info@fr.ces.eu info@ces.eu www.ces.eu/fr www.ces.eu CEStronics GmbH CESnederland B.V. Friedrichstraße 243 Lage Brink 9 D-42551 Velbert NL- 7317 BD Apeldoorn +49 (0)2051-204-0 +31 (0)55-52 66 89-0 +49 (0)2051-204-105 +31 (0)55-52 66 89-9 ...
