2. INSTALLATION UND ANSCHLUSS

2.1 Kamera installieren

Bitte beachten Sie:
Aufputz-
verkabelung

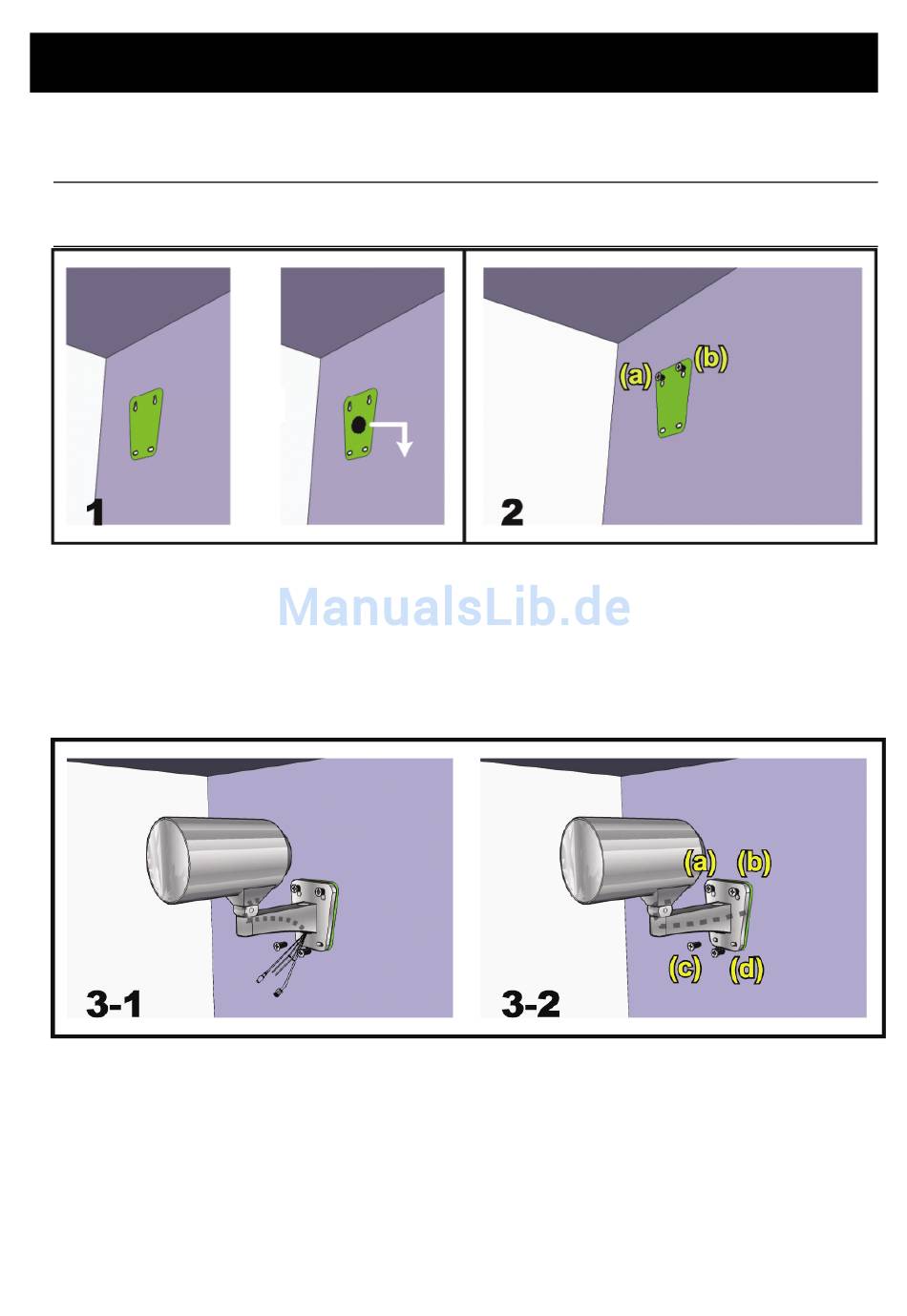

Kleben Sie den mitgelieferten Installations-
aufkleber auf die Stelle, wo Sie die Kamera
installieren möchten. Entsprechend Ihrer
Montageumgebung bohren Sie ein Loch in der
Mitte des Aufklebers für das spätere Durchführen
des Strom- und Videokabels, falls notwendig.
1) Entsprechend Ihrer Montageumgebung ziehen Sie das Strom- und Videokabel durch die Halterung und
bestimmen Sie die Verkabelung Ihrer Kamera:
3-1 – Das Kabel wird auf der anderen Seite der Wand geführt.
3-2 – Das Kabel wird auf Putz verlegt.
2) Haken Sie die Halterung mit der Kamera auf den in Schritt 2 montierten beiden Schrauben ein und drücken Sie die
Halterung herunter.
3) Ziehen Sie die Schrauben (a) und (b) fest und ziehen Sie ebenfalls die beiden anderen Schrauben (c) und (d) an.
Die nachstehende Zeichnung dient nur der Installation, das
Produkt weicht von der Zeichnung ab.
Unterputz-
verkabelung
ODER
Loch bohren
Ziehen Sie die Schrauben (a) und (b) nicht
ganz fest an an.
2
