Verwandte Anleitungen für Abus TVCC34010
Inhaltszusammenfassung für Abus TVCC34010
- Seite 1 TVCC34010 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Manual de instrucciones Instrukcja obsługi Istruzioni per l'uso Bruksanvisning Инструкция по эксплуатации Version 09/2013...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Este manual de instrucciones contiene Hinweise zur Inbetriebnahme und indicaciones importantes para la puesta en Handhabung. funcionamiento y para la utilización. Achten Sie hierauf, auch wenn Sie dieses Tenga esto en cuenta, también cuando Produkt an Dritte weitergeben. transfiera este aparato a terceras personas.
- Seite 3 TVCC34010 Bedienungsanleitung Version 09/2013 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei... -
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 6 Deutsch Sicherheitshinweise Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 12 VDC, 1,5 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.
-
Seite 7: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ................. 8 Lieferumfang ......................8 Merkmale und Funktionen ..................8 Beschreibung der Kamera ..................9 Montage / Installation ....................9 Montage der Kamera ..................9 Ausrichtung der Kamera ................10 Stromversorgung ..................11 Anbringung des Video-Kabels ..............11 Wartung und Reinigung .................. -
Seite 8: Bestimmungsgemäße Verwendung

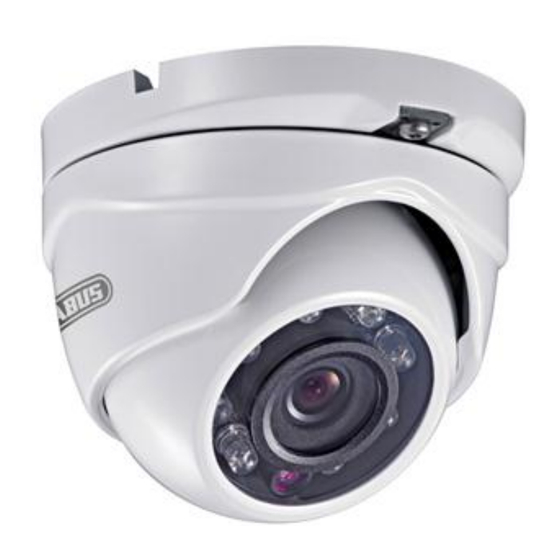

Deutsch 1. Bestimmungsgemäße Verwendung Die Domekamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden. Die Tag/Nacht Außendomekamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor. -
Seite 9: Beschreibung Der Kamera
Deutsch 4. Beschreibung der Kamera Kamerakappe Bodenplatte Kameragehäuse IR-LEDs Objektiv Spannungsversorgung Videosignal 5. Montage / Installation 5.1 Montage der Kamera ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. Lösen Sie die Fixierschraube für die Kamerakappe und entfernen Sie diese. Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher. -
Seite 10: Ausrichtung Der Kamera
Deutsch Führen Sie das Kabel durch die Bodenplatte und bei Bedarf durch die seitliche Öffnung. Fixieren Sie danach die Kamerkappe und befestigen Sie diese durch Feststellen der Fixierschraube. 5.2 Ausrichtung der Kamera Lockern Sie die Fixierschraube um die Kamera auszurichten. Die Ausrichtung der Kamera kann nun in 3 Achsen durchgeführt werden. -
Seite 11: Stromversorgung
Deutsch 5.3 Stromversorgung ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen. Videosignal (BNC) (2) Spannungsversorgung 12VDC (5.5x2.1mm) Die Kameras verfügen über eine 12VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. -
Seite 12: Reinigung
Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden. 8. Technische Daten Modelnummer TVCC34010 Bildaufnehmer 1/3" DIS Kameratyp Tag/Nacht - Außenkamera Auflösung...
