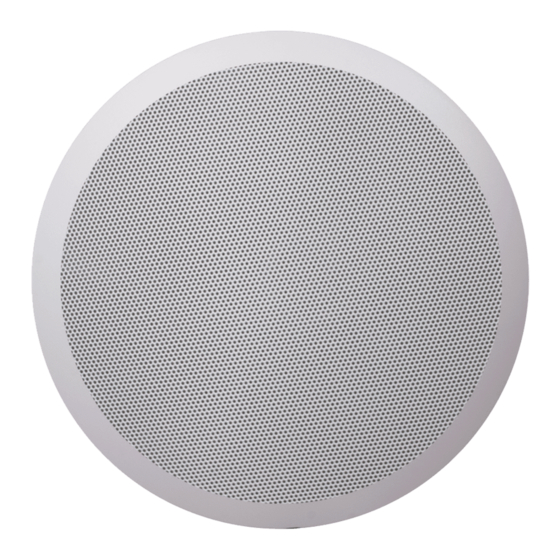

- Seite 1 Ceiling Speaker CS85 AUDAC PROFESSIONAL AUDIO EQUIPMENT Built-in Ceiling or Wall Speaker CS85 User Manual & Installation Guide...
- Seite 2 A U D A C P R O F E S S I O N A L A U D I O E Q U I P M E N T User Manual & Installation Guide AUDAC http://www.audac.be info@audac.be...
- Seite 3 Warning • Use only the correct amplifier output voltage and impedance, exceeding these limits could cause fire or other failures. • Avoid explosions: do not use the speaker around gasoline, thinner or other combustibles. • Only install the speaker in locations that can structurally support the weight of the speaker. Not doing this may result in the speaker falling down.
- Seite 4 Installation • Make a hole with a diameter of 240mm. This is very easy when you use the carton that is inside of the box . • Take the grille from the speaker and put the speaker in the hole. •...
- Seite 5 Specifications Nominal Power 40 Watt SPL (1W/1m) 94 dB SPL (40W/1m) 101.8 dB Impedance 8 Ohm Line transformer impedance 1600 Ohm/6W 3300 Ohm/3W 6600 Ohm/1.5W Frequency Response 40-20000 Hz Dimensions (Diameter x Depth) 275x90 mm Cut-out Diameter 240 mm Weight 1.4 Kg Mounting 4 Screws with clamp...
- Seite 6 Deckenlautsprecher CS85 AUDAC PROFESSIONAL AUDIO EQUIPMENT Einbau Decken- oder Wandlautsprecher CS85 Bedienungsanleitung & Installationsleitfaden...
- Seite 7 A U D A C P R O F E S S I O N A L A U D I O E Q U I P M E N T Bedienungsanleitung & Installationsleitfaden AUDAC http://www.audac.eu info@audac.eu Bitte lesen Sie die Bedienungsanleitung durch bevor Sie das Produkt verwenden...
- Seite 8 Warnung Gebrauchen Sie nur die richtige Verstärker Output Spannung und die richtige Impedanz. Diese Limits überschreiten, kann Brand oder Störungen verursachen. Vermeiden Sie Explosionen: benutzen Sie den Lautsprecher nicht in der Nähe von Benzin, Verdünnung oder anderem brennbares Material. ...
-
Seite 9: Installation
Achtung Vermeiden Sie elektrische Schläge: schalten Sie die Spannung des Verstärkers aus, wenn Sie den Lautsprecher anschlieβen. Installieren Sie den Lautsprecher nicht in Plätze die konstant die Lösungsmittel, die Sauren, der Rauch und die Erwärmungsgeräte ausgesetzt sein. Übermäβige Aussetzung an diesen Faktoren, kann ein defekten Lautsprecher, Brand oder elektrische Schläge zur Folge haben. - Seite 10 Verbindungen Impedanz Stecken Sie das Lautsprecherkabel in die Anschlussklemme an der Rückseite des Lautsprechers. Stellen Sie sicher dass die Impedanz übereinstimmt. Schließen Sie immer ein Kabel in der gemeinsame Anschlussklemme und das andere Kabel in dem gewünschten power tapping. Kabel ...
-
Seite 11: Technische Daten
Technische Daten RMS Leistung 40 Watt SPL (1W/1m) 94 dB SPL (40W/1m) 101.8 dB Impedanz 8 Ohm Impedanz Line Transformator 1600 Ohm/6W 3300 Ohm/3W 6600 Ohm/1.5W Frequenzgang 40-20000 Hz Abmessungen (Diameter x Tiefe) 275x90 mm Diameter der Montageöffnung 240 mm Gewicht 1.4 Kg Montage...
