Inhaltszusammenfassung für M-tech LEGEND II
- Seite 1 Bedienungsanleitung CB-Mobilgerät Downloaded from www.cbradio.nl...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Entsorgung Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Sicherheitshinweise Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Ihr Gerät im Überblick Produkt und der Bedienungsanleitung das Symbol einer Geräteeigenschaften durchgestrichenen Abfalltonne abgebildet: Bedienelemente und Anschlüsse Geräteinstallation Eine Entsorgung... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise WICHTIG! Lesen Sie vor einer Inbetriebnahme des Gerätes alle Bedienhinweise aufmerksam und vollständig durch. Bewahren Sie diese Bedienungsanleitung sorgfältig auf, sie enthält wichtige Betriebshinweise. Die Nichtbeachtung der Bedienhinweise kann zur Folge haben dass Gesetze verletzt werden und/oder Unfälle passieren kön- nen. Funkgerät immer ausschalten und keinesfalls senden, wenn man explosionsgefährdete Orte (z.B. -
Seite 4: Gesetzliche Vorgaben
Sicherheitshinweise Platzieren Sie das Funkgerät in Fahrzeugen immer außerhalb des Entfaltungsbereichs der Airbags. Lagern Sie das Funkgerät niemals in direktem Sonnenlicht oder an heißen Orten. Halten Sie das Funkgerät beim Senden so, dass die Antenne mindestens 5 cm vom Körper bzw. Kopf entfernt ist. Falls Rauch oder ungewöhnliche Gerüche aus dem Funkgerät kommen, müssen Sie es sofort ausschalten und sich zur Prob- lembehebung an Ihren Händler wenden. -
Seite 5: Ihr Gerät Im Überblick
Ihr neues MTech Legend I-CB-Mobilgerät ist ein nach modernsten Erkenntnissen konstruiertes und sorgfältig entwik- keltes Mobilfunkgerät, das höchste Leistungsfähigkeit und komfortable Bedienung kombiniert. Seine moderne Doppl- Superhet-Schaltung in PLL-Technik ermöglicht präzise Frequenzkontrolle. Lieferumfang MTech Legend II CB-Mobilgerät Handmikrofon und Mikrofonhalterung Mobilhalterung und Befestigungsmaterial Bitte beachten Sie: Zum Betrieb des Gerätes werden sowohl eine Stromversorgung sowie eine geeignete Antenne benötigt. -
Seite 6: Geräteeigenschaften
Geräteeigenschaften und Ausstattungsmerkmale Eigenschaften und Funktionen: 2-stellige Siebensegment-LED-Anzeige Funkbetrieb wahlweise in AM (Ampltitudenmodulation) oder FM (Frequenzmodulation) 4-stufige Anzeige der relativen Empfangsfeldstärke (Empfangsbetrieb) und der Sendeleistung (Sendebetrieb) Vorzugskanal 19 Regelbare Wiedergabelautstärke Regelbare Rauschsperre Handmikrofon mit PTT-Taste HF-Verstärkung regelbar (RF-Gain-Control) Multinorm-Gerät mit wählbaren Ländernormen (siehe nachfolgende Tabelle) Wählbare Ländernormen Ländernorm FM-Kanäle... -
Seite 7: Bedienelemente Und Anschlüsse

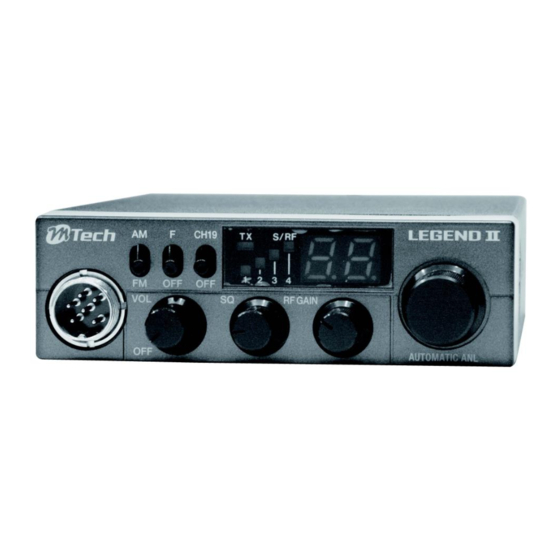

Bedienelemente und Anschlüsse Gerätefront Schiebeschalter [AM/FM-Umschaltung] (nicht für Ländernormen "EC" und "UK") Handmikrofon Schiebeschalter [F] (Einstellung Ländernorm) Schiebeschalter [CH19] Taste [PTT] Stimmt das Gerät unmittelbar auf Kanal 19 ab Anzeige "TX" (Sendeanzeige) Anzeige "S/RF": - Anzeige der relativen Empfangsfeldstärke "S-Meter" (Empfang) - Anzeige der relativen Sendeleistung (Senden) 2-stellige Siebensegment-LED-Anzeige für Kanal und Ländernorm... - Seite 8 Bedienelemente und Anschlüsse Geräterückseite Antennenanschlussbuchse (50 Ω, PL-259 / SO-239) Anschlussbuchse Zusatzlautsprecher (7 W, 8 Ω, 3,5 mm Mono-Klinke) Anschlusskabel Stromversorgung 12 VDC Gerätesicherung...
-
Seite 9: Geräteinstallation
Geräteinstallation Einbauort wählen Wählen Sie einen geeigneten Einbauort. Dieser sollte eine bequeme und sichere Bedienung sowohl im Stand, als auch während der Fahrt ermöglichen und das Verletzungsrisiko bei einem Unfall nicht erhöhen. Alle Zuleitungskabel und die Mikrofonleitung müssen derart im Fahrzeug verlegt werden, dass keinerlei Beeinträchti- gungen des Fahrers beim Bedienen und Steuern des Fahrzeuges während des Funkbetriebs entstehen! Anschluss an Versorgungsspannung Verbinden Sie den ROTEN Anschlussdraht des Anschlusskabels Stromversorgung mit dem PLUSPOL (+) und den SCHWARZEN Anschlussdraht des Anschlusskabels mit dem MINUSPOL (-) der Stromversorgung. -
Seite 10: Bedienung
Bedienung Gerät ein/ausschalten und Wiedergabelautstärke regeln - Drehregler [VOL/OFF] (8) Gerät einschalten: Nach rechts drehen, bis "Klick"-Geräusch vernehmbar. Gerät ausschalten: Nach links drehen, bis "Klick"-Geräusch vernehmbar. Wiedergabe lauter: Drehregler [VOL/OFF] (8) nach rechts drehen. Wiedergabe leiser: Drehregler [VOL/OFF] (8) nach links drehen. Ansprechschwelle Rauschsperre regeln - Drehregler [SQ] (9) Die Rauschsperre unterdrückt das lästige Hochrauschen in den Gesprächspausen. -
Seite 11: Ländernorm Einstellen
Bedienung Vorzugskanal 19 - Schiebeschalter [CH19] (4) Position "OFF": Normalbetrieb Position "CH19": Vorzugskanal "19" eingestellt Auswahl der Modulationsart mit Schiebeschalter [AM/FM] (4). Sendebetrieb - Taste [PTT] am Handmikrofon Die Sende-/Empfangsumschaltung erfolgt durch die Taste [PTT] am Handmikrofon: Drücken und halten Sie die Taste [PTT] am Handmikrofon so lange gedrückt, wie Sie sprechen. Die Anzeige "TX"... -
Seite 12: Fehlertabelle
Fehlertabelle GERÄT SENDET NICHT bzw. AUSSENDUNG MIT UNBEFRIEDIGENDER QUALITÄT: Überprüfen Sie Antenne, Antennenkabel und den Antennenstecker. Ist das SWR korrekt eingestellt? Überprüfen Sie, ob das Mikrofon richtig angeschlossen ist. Überprüfen Sie, ob die eingestellte Ländernorm korrekt ist. GERÄT EMPFÄNGT SCHLECHT ODER GAR NICHT Überprüfen Sie die Einstellung der Empfängerempfindlichkeit (Taste LO/DX;... -
Seite 13: Technische Daten
Technische Daten Allgemein Kanäle 40 Kanäle AM/FM (Ländernorm "E") Frequenzbereich 26,965 bis 27,405 MHz (Ländernorm "E") PLL-Synthesizer Frequenzerzeugung +/- 600 Hz Frequenzgenauigkeit Temperaturbereich Betrieb -10°C bis +55°C Mikrofon Electret-Kondensator-Mikrofon Betriebsspannung 13,2 V TX voll moduliert 2,0 A Stromaufnahme RX max. Lautstärke 1,5 A Leistungsaufnahme max. -
Seite 14: Ländernormspezifische Kanal-/Frequenztabellen
Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "E" Kanal Frequenz Kanal Frequenz Ländernorm "PL" (Polen) Kanal Frequenz Kanal Frequenz... - Seite 15 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "d" (Deutschland) Kanal Frequenz Kanal Frequenz...
- Seite 16 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "d2" (Deutschland 2) Kanal Frequenz...
- Seite 17 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "EC" (CEPT) Kanal Frequenz Kanal Frequenz Ländernorm "U" (UK CEPT); Schiebeschalter [AM/FM-Umschaltung] in Position "AM" CEPT Kanaltabelle Kanal Frequenz Kanal Frequenz...
- Seite 18 Ländernormspezifische Kanal-/Frequenztabellen Ländernorm "U" (ENGLAND); Schiebeschalter [AM/FM-Umschaltung] in Position "FM" ENGLAND Kanaltabelle Kanal Frequenz Kanal Frequenz...
-
Seite 19: Ce-Konformitätserklärung
CE-Konformitätserklärung... - Seite 20 Funktechnik Bielefeld Dammstr. 23 · 33824 Werther · Deutschland Telefon: +49 (0) 5203 - 918-5566 · Fax: +49 (0) 5203 - 918-5599 © 2015 Copyright der deutschen Übersetzung: Offroadsticker Grafische Dienstleistungen Johannes Zaehrl · www.offroadsticker.com Änderungen, Irrtümer und Fehler vorbehalten. Das Entfernen des Copyright-Hinweises sowie die Verwendung von Inhalten, auch auszugsweise, verstößt gegen geltendes Recht und ist ausdrücklich untersagt.
