Inhaltszusammenfassung für dicodes dani box

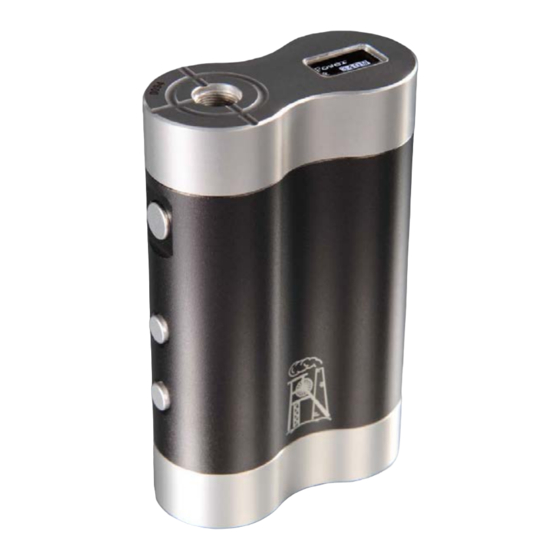

- Seite 1 Dani Box Bedienungsanleitung...
- Seite 2 Display großer Helligkeit und einen aufwändig gefertigten, gefederten Mittelpol aus Kupfer-Berrylium. Elektrisch erlaubt die Dani Box ein Dampfen mit Leistungen bis zu 60W, sowie - neben 4 verschiedenen Betriebsmodi - insbesondere das temperaturgeregelte Dampfen mit nahezu beliebigen Drahtsorten, wie zum Beispiel dicodes-Draht (NiFe30 RESISTHERM), Nickel, Titan, geeigneter Edelstahl, Wolfram und anderen.
-
Seite 3: Menü-Übersicht
03 Anzeige des Akkuträgers Der Akkuträger verfügt über ein graphisches OLED-Display, auf dem alle wichtigen Informationen während und/oder für 4 Sekunden nach dem Dampfen angezeigt werden. Temperatur Anzeige der Akkuspannung während des temperaturgeregeltem Dampfen, Dampfens also inklusive Akku-Symbol. sonst ein etwaiger Einbrüche (drop). - Seite 4 05 Hauptmenü (Seite 1) Ein/Ausschalten, Tastensperre und Menübedienung Die Dani Box besitzt drei Tasten: Einen etwas größeren Feuerknopf, der ergonomisch günstig unterhalt des Verdampfers angebracht ist, sowie zwei kleinere Plus- und Minus- Tasten unterhalb des Feuerknopfs. Sie wird durch fünfmaliges kurzes Betätigen einer der drei Tasten eingeschaltet.
- Seite 5 Widerstand (wie bei Nickel-Draht) kann eine leichte mechanische Änderung aufgrund von veränderten Übergangswiderständen zu drastisch anderen Temperaturen führen. Es empfiehlt sich die Verwendung anderer Drahtsorten, wie dem NiFe/Resistherm-Draht von dicodes. Akku Status Das Menü Akku-Status zeigt die Batteriespannung bei geringer Stromentnahme (Ub0) und bei der Leistungentnahme am Ende des letzten Zuges an (UbL).
- Seite 6 In solchen Fällenl ist es besser, die Drahtsorte “Other” zu wählen und den Koeffinzienten im Extended Functions Menü einzustellen (sofern bekannt). Bei Verwendung von dicodes-Draht (RESISTHERM) ist dagegen garantiert, dass der Draht immer den gleichen Temperaturkoeffizienten aufweist, weil er speziell für die Temperaturregelung entwickelt wurde. Die Regelgenauigkeit ist dann auch am höchsten.
- Seite 7 05 Hauptmenü (Seite 4) 2. Heater Protection Modus Der Heater Protection Modus bewirkt ein periodisches Unterbrechen der Leistungszu- fuhr. Die Länge und der Abstand der Unterbrechungen wird über den Parameter “Heater Prot” im Extended-Functions-Sub-Menü “Mod-Menu” eingestellt. Das regelmäßige Abschalten lässt dem Verdampfer kurz Zeit, damit Liquid nachfließen kann und wirkt so einem weitereren Temperaturanstieg entgegen.
- Seite 8 Abkürzung und eine Nummer den Fehler an. Die möglichen Fehlermeldungen sind: 0 OvrVolt: Eingangsspannung zu hoch. Die Dani Box ist für den Betrieb mit einem Akku vorgesehen. Überschreitet die Eingangsspannung einen Wert von 4.5V erscheint diese Fehlermeldung 1 ChkAtom: Kein Verdampfer aufgeschraubt oder Wicklung offen 2 TempRef: Fehler während der Temperatur-Referenzmessung...
- Seite 9 (*1 ) Der Temperaturkoeffizient bei Verwendung eines Drahtes, der nicht in der Liste der vordefinierten Materialien auftaucht (”Other” im HCtrl-Menü). Bereich 050-650. Die vordefinierten Drahtsorten sind: 320=dicodes-Draht, 620=Nickel, ca. 105=Edelstahl, 350=Titan (Brandgefahr!), 440=Wolfram (Einstellwert=Literatur-Koeffizient *10E+5 K, Bsp.: Ni 6.2E-3 *1/K *10E5*K = 620) (*2 ) Einstellung 1 (schnellste) bis 3 ohne Animation (Einschiebe-Effekt), 4 mit Einschiebe-Effekt.
- Seite 10 Heizwicklungen oder Verdampfer, um ein Durchbrennen der Wicklung zu verhindern. 2. Power Limit stellt die Leistung bei der Boost-Phase in der Betriebsart “Power Boost” ein. Alle dicodes Geräte besitzen die Funktion, die minimale Akku-Entladegrenze zwischen 2.5V und 3V (oder auch 3.5V) einzustellen. Praktisch alle verfügbaren Akkus dürfen bis auf 2.5V oder 2.7V entladen werden.
- Seite 11 06 Extended Functions Menu Weitere Erläuterungen zu einzelnen Punkten im Extended Functions Menü Seite 2 Der Akkuträger kann in 5 verschiedenen Betriebsmodi benutzt werden. Um das Menü möglichst übersichtlich zu halten, werden 3 der 5 Modi erst verfügbar, wenn der Expert Mode im Mod-Menü des Extended Functions Menu gesetzt ist. Expert Modus deshalb, weil die Verwendung der verschiedenen Betriebsarten zu- Sätzliches Wissen über die Funktionsweisen erfordert.
- Seite 12 06 Extended Functions Menu Weitere Erläuterungen zu einzelnen Punkten im Extended Functions Menü Seite 3 Im Extended Functions Menu gibt es ein weiteres Untermenü, das dem Benutzer einige statistische Werte über sein Dampfverhalten angibt. Dabei gibt zwei Typen von Werten: Zählerwerte, die der Benutzer auf 0 zurücksetzen kann und solche, bei denen ein Zurücksetzen nicht möglich ist.
-
Seite 13: Hinweise Und Garantiebedingungen
Friedrich der Große 70 D-44628 Herne Germany Tel.: +49 2323 1463635 Email: info@dicodes-mods.de Web: www.dicodes-mods.de Irrtum vorbehalten. Technische und Inhaltliche Änderung ohne Ankündigung vorbehalten c copyrights dicodes GmbH, Germany. Kein unerlaubtes Kopieren. 10.12.2015 dicodes DaniBox Manual, DE, revision 1...
