BBQ-Boss Montana MW-611-SLED Bedienungsanleitung

6 brenner edelstahl gasgrill
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

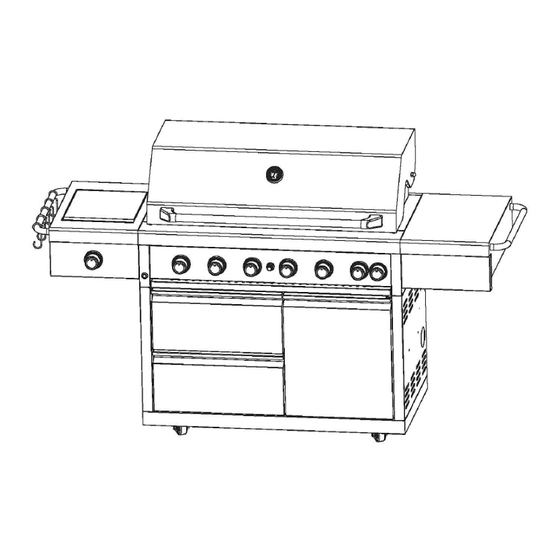

6 Brenner Edelstahl Gasgrill Montana
WICHTIG: Um die Oberfläche zu schonen empfehlen wir, den Gasgrill grundsätzlich nur
mit einer passenden, wetterfesten Abdeckhaube aufzubewahren.
Wir sind stets bedacht Ihnen hervorragende Produkte zu bieten, daher unterliegen unsere
BBQ-BOSS Geräte auch einer äußerst strengen Qualitätskontrolle.
Sollten Sie dennoch kleinere Beanstandungen oder Reklamationen haben, freuen wir uns
Ihnen schnellstmöglich weiterhelfen zu dürfen.
Kontaktieren Sie uns hierfür unter Angabe des Kaufbelegs
(Filial-/Händlernamen, Rechnungsnummer und Kaufdatum)
telefonisch unter 07144/8979012 oder via E-Mail an service@bbq-boss.de.
Um eine rasche Bearbeitung sicherzustellen, dürfen Sie uns gerne direkt Bilder des zu
beanstanden Teils zusenden.
Seite 1 von 42

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BBQ-Boss Montana MW-611-SLED

Inhaltszusammenfassung für BBQ-Boss Montana MW-611-SLED

  • Seite 1 Ihnen schnellstmöglich weiterhelfen zu dürfen. Kontaktieren Sie uns hierfür unter Angabe des Kaufbelegs (Filial-/Händlernamen, Rechnungsnummer und Kaufdatum) telefonisch unter 07144/8979012 oder via E-Mail an service@bbq-boss.de. Um eine rasche Bearbeitung sicherzustellen, dürfen Sie uns gerne direkt Bilder des zu beanstanden Teils zusenden.
  • Seite 2 6) "Nach Gebrauch das Schließventil der Gasflasche schließen" 7) "Das Gerät nicht verändern!" Herstellerdaten: Building & Home Supplies GmbH Götzenbergstr. 35 71711 Steinheim E-Mail: service@bbq-boss.de Tel.:+49 7144 8979012 Fax:+49 7144 8979013 Zur Produktverbesserung sind technische und gestalterische Änderungen vorbehalten Seite 2 von 42...

  • Seite 3: Warnungen Und Sicherheitshinweise

    WICHTIG! LESEN SIE BITTE ALLE ANWEISUNGEN UND ARBEITSSCHRITTE GRÜNDLICH VOR DER INBETRIEBNAHME DURCH. ACHTEN SIE DARAUF DAS DER GRILL RICHTIG MONTIERT UND INSTALLIERT IST. BEFOLGEN SIE BITTE DAS KORREKTE ANZÜNDE- UND BEDIENUNGSVERFAHREN WIE HIER BESCHRIEBEN. GEHEN SIE VORSICHTIG MIT METALLTEILEN UM, DAMIT VERLETZUNGEN (INSB. AN SCHARFEN STELLEN) VERMIEDEN WERDEN.
  • Seite 4 16. VERWENDEN SIE DEN GRILL NICHT, WENN EIN GASLECK BESTEHT. 17. ENTFERNEN SIE AUF KEINEN FALL IRGENDWELCHE ZUM GRILL ZUGEHÖRIGEN TEILE AM GRILL, AN DER GASFLASCHE ODER AM GASREGLER WÄHREND DER GRILL IN BERTRIEB IST. 18. BEI DER HANDHABUNG MIT DEM GRILL IST IMMER AUFMERKSAMKEIT GEBOTEN, SIE SOLLTEN DEN GRILL NIEMALS UNBEAUFSICHTIGT LASSEN SOLANGE ER IN BETRIEB IST.
  • Seite 5 BITTE BEWAHREN SIE DIE BEDIENUNGSANLEITUNG FÜR EVENTUELL SPÄTER AUFTRETENDE FRAGEN AUF! ACHTUNG: 2. TECHNISCHE INFORMATIONEN/HINWEISE Building & Home Supplies GmbH BBQ-BOSS Götzenbergstr. 35 0063-14 71711 Steinheim Germany CE Identnummer: 0063CO7320 BBQ-BOSS Gasgrill Serien Nr.: Modell Nr.: Montana MW-611-SLED Gerätekategorie: I3+(28-30/37) I3B/P(30) I3B/P(37) I3B/P(50) G30 Butane G30 Butane...

  • Seite 6: Anschliessen Der Gasflasche An Den Gasgrill

    Eingestellt nur für EG Bestimmungsländer: DE, AT, CH * Stromversorgung Gasgrill Beleuchtung und Led Licht: 220-240V, 50HZ * Stromversorgung Gasgrill Rotisserie und AC Motor: 220-240V, 50HZ NUR IM FREIEN VERWENDEN. DER GASGRILL DARF NUR IM FREIEN AN GUT BELÜFTETEN ORTEN VERWENDET WERDEN. DER GEBRAUCH IN GESCHLOSSENEN RÄUMEN IST STRENG UNTERSAGT UND GEFÄHRLICH.
  • Seite 7 Beachten Sie die Sicherheitshinweis, Hinweise und Anleitungen des Herstellers des Druckreglers und Gasschlauches. Der Gasschlauch darf eine maximale Länge von 1,5 Metern haben und muss auf beiden Seiten ein ¼ Zoll Linksgewinde aufweisen. Gebrauchte oder beschädigte Schläuche müssen sofort ersetzt werden. Versichern Sie sich immer vor jedem Gebrauch des Gasgrills, dass der Gasschlauch nicht geknickt oder verdreht ist, keine Risse, Abnutzungen, Einschnitte oder poröse Stellen aufweist und dass er keine Teile des Gasgrills berührt (außer an seiner Anschlussstelle).
  • Seite 8 • Beschädigte Gasflaschen dürfen nicht verwendet werden. Auch rostige oder verbeulte Gasflaschen oder Gasflaschen mit beschädigtem Gasflaschenventil sind gefährlich und dürfen nicht benutzt werden. Diese müssen umgehend durch eine neue Gasflasche ausgetauscht werden. • Der Schlauchanschluss der Gasflasche muss bei jedem erneuten Anschließen der Gasflasche auf Gaslecks untersucht werden.

  • Seite 9: Überprüfen Nach Gaslecks

    Abbildung Anschluss der Gasflasche/des Druckreglers: 5. ÜBERPRÜFEN NACH GASLECKS WICHTIG: Alle werkseitig installierten Anschlüsse wurden sorgfältig auf Gaslecks geprüft. Sie sollten dennoch aus Sicherheitsgründen alle Anschlüsse nochmals auf Lecks überprüfen, bevor Sie Ihren BBQ- BOSS Gasgrill verwenden. Durch den Versand könnte sich ein Gasanschluss oder eine Verbindung gelöst haben oder beschädigt worden sein.
  • Seite 10 Zu überprüfende Teile: Überprüfen Sie alle Gasanschlüsse und – verbindungen, die Gasregler und die Gasschläuche, insbesondere: Das Gasflaschenventil (Druckregler und Gasschlauch müssen vollständig am Gasgrill angebracht sein) Beide Anschlussstellen des Druckreglers (die Seite mit dem Anschlussventil für die Gasflasche und die andere Seite mit dem Anschlussgewinde für den Gasschlauch) Folgen Sie dem kompletten Gasschlauch bis hin zum Gasanschluss an der Grilleinheit Die gesamte Gasleitung des Grills an der die jeweiligen Gasregler/Ventile montiert sind Alle Gasregler/Ventile der Hauptbrenner sowie die Gasregler/Ventile des Wok- und...
  • Seite 11 3. Lösen Sie nun die Schrauben der Kontrollknopfblende, ziehen Sie die Blende nach vorn und lösen Sie vorsichtig den Verbindungsstecker der LED Beleuchtung ebenso durch Ziehen. 4. Die Bedienleiste kann sodann behutsam nach oben geschoben und mit gleichzeitigem Zug unten nach vorn gelöst werden. Die Verbindungsstecker der Zündung müssen für die Überprüfung der Gaslecks nicht zwingend Seite 11 von 42...
  • Seite 12 gelöst werden. Jegliche Gasanschlüsse/-verbindungen, die Gasregler und die Gasleitung sind somit frei zugänglich und können nach Undichtigkeiten untersucht werden. Prüfen Sie alle oben genannten Teile und insbesondere die Gasleitung, die Anschlüsse der einzelnen Gasregler, die Verbindungsgasleitung des Wokbrenners und dessen Verbindungen (siehe folgende Bilder) indem Sie mit einer Sprühflasche reichlich Seifenwasser (Wasser mit Seife oder Spülmittel) oder besser Lecksuchspray auf die zu überprüfende Stelle sprühen.

  • Seite 13: Anzünden Des Gasgrills

    5. Setzen Sie die Bedienleiste wieder in umgekehrter Reihenfolge Schritt für Schritt von Punkt 5 bis 1 zusammen um Ihren Gasgrill wieder einsatzbereit zu machen. Achtung: Stellen Sie vor der Wiederinbetriebnahme sicher, dass alle Bauteile ordnungsgemäß montiert und alle Armaturen ordnungsgemäß festgeschraubt sind. Ihre Handlungen können bei Nichtbeachtung dieser Produktwarnung einen Brand, eine Explosion oder ein strukturelles Versagen des Geräts verursachen, wodurch es zu schweren oder gar tödlichen Verletzungen sowie zu Sachschäden kommen kann.
  • Seite 14 nicht von alleine zündet, verfahren Sie bitte wie in Schritt 5 und warten Sie fünf Minuten mit geöffnetem Grilldeckel. Beginnen Sie das Zünden der Hauptbrenner immer mit dem Brenner ganz links. Falls die Brenner nicht zünden, können Sie versuchen, die Brenner mit Hilfe eines sehr langen Streichholzes und der Zündverlängerung die an der Innenseite der Türe angebracht ist direkt an den jeweiligen Brennern nach weiteren 5 Minuten warten manuell zu zünden, vgl.
  • Seite 15 (drücken und drehen Sie die Bedienknöpfe hierfür im Uhrzeigersinn). Der Infrarot- Backburner/Hinterbrenner darf nicht gleichzeitig mit den Hauptbrennern und dem Wokbrenner betrieben werden. Drehen Sie die Gaszufuhr am Gasflaschenventil entsprechend des Druckreglertyps auf (alle Kontrollknöpfe müssen sich in der “OFF”/”AUS” Position befinden). Drücken Sie den Backburner Kontrollknopf („Backburner“) runter, halten Sie diesen gedrückt und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchste Position 'HI' während Sie den separaten Zündknopf drücken (es ist ein „Klickgeräusch“...
  • Seite 16 Sie die Fettauffangwanne nicht mit Aluminiumfolie aus, dies kann zu Stichflammen führen. Fettbrände sind sehr gefährlich und müssen daher unbedingt durch regelmäßiges Reinigen vermieden werden. Wir empfehlen den Gasgrill aufgrund der sensiblen Materialien nur mit einem feinen Tuch, einer Bürste und einer Seifenlösung oder einem Spezialreiniger zu reinigen. Bitte verwenden Sie beim Reinigen Ihres Grills und der Grillroste, Grillplatten etc.
  • Seite 17 wieder herausziehen. Eine andere Möglichkeit ist, dass Sie mit einem Kompressor Luft in die Brenner pusten und überprüfen, ob die Luft an allen Brenneröffnungen wieder austritt und sodann sämtliche Brenneröffnungen reinigen. Reinigen und prüfen Sie alle Brenneröffnungen regelmäßig und gründlich. Erweitern Sie die Brenneröffnungen und Anschlüsse aber nicht beim Reinigen.

  • Seite 18: Tipps Zum Grillen

    werden. Achten Sie darauf, dass die Gasflasche nicht verrostet oder verbeult ist. Setzen Sie nach dem Abtrennen vom Gerät wieder die Schutzkappe auf die Gasflasche auf. Wenn Sie die Gasflasche von ihrem Grill entfernen, versichern Sie sich, dass sich keine entzündlichen Gegenstände in der Nähe befinden und Sie im Freien sind.
  • Seite 19 15. Sollte einer Ihrer Brenner während des Grillenvorgangs erlöschen, öffnen Sie bitte den Deckel und schalten Sie alle Brenner aus. Warten Sie fünf Minuten, bevor Sie die Brenner erneut zünden, vgl. oben. 9. AUFBAUANLEITUNG FÜR DIE SEITENABLAGEN BZW. DEN WOKBRENNER Bitte beachten Sie für einen einfachen Zusammenbau: Vermeiden Sie Einzelteile des Gerätes mit Gewalt zusammenzufügen.
  • Seite 20 Teileübersicht: Mitgelieferte Schrauben: 16 Stück M6 x 15 Schrauben zur Montage und Befestigung der Seitenablagen Schritt 1:  Fädeln Sie die mitgelieferten Grillbesteckhaken auf eine der beiden Griffstangen (Nr. 12) auf. Seite 20 von 42...
  • Seite 21 Schritt 2:  Lösen Sie die seitlichen Schrauben der Wokbrennereinheit (Nr. 8) wie auf der Abbildung ersichtlich und entnehmen Sie die Wokbrennereinheit aus der linken Seitenablage nach oben. Bewahren Sie die Schrauben gut auf, da die Wokbrennereinheit später wieder eingesetzt werden muss. Schritt 3: ...
  • Seite 22 Schritt 4:  Befestigen Sie das mitgelieferte Frontelement der rechten Seitenablage (Nr. 7) mit vier der mitgelieferten M6 x 15 Schrauben wie auf der Darstellung ersichtlich. Schritt 5:  Befestigen Sie die Griffstange von der Innenseite aus mit zwei der mitgelieferten M6 x 15 Schrauben an der rechten Seitenablage (Nr.
  • Seite 23 Schritt 6: Bringen Sie die linke und rechte Seitenablage wie im Folgenden erklärt und dargestellt an:  Auf der linken und rechten Seite des Gasgrills sind je Seite bereits 2 Schrauben am Gasgrill vormontiert, die Sie soweit lösen müssen, dass diese ca. 4 mm weit herausragen, jedoch noch immer eingeschraubt sind.
  • Seite 24 Abbildung Linke Seitenablage (Nr. 8): Abbildung Rechte Seitenablage (Nr. 7): Schritt 7:  Nehmen Sie den an der Seite des Gasgrills vorinstallierten Gasregler des Wokbrenners (von dem eine Gasleitung aus Metall abgeht) zur Hand. An diesem sind neben dem herausragenden Reglerstab/Knebel zwei Schrauben vorinstalliert.
  • Seite 25  Überprüfen Sie mit einem Maulschlüssel, ob der Gasschlauch der zum Gasregler des Wokbrenners führt an beiden Seiten fest angebracht ist.  Nehmen Sie den Gasregler und führen Sie den davon abgehenden Reglerstab/Knebel an der Rückseite der Wokbrennerfront durch das untere, größere Loch in der Front des Wokbrenners. Achten Sie unbedingt darauf, den Gasregler derart anzubringen, dass die Gasleitung aus Metall in Richtung des Grillkörpers abgeht.
  • Seite 26  Führen Sie das vom Grillkörper abgehende weiße Kabel für die LED Beleuchtung durch das kleine, obere Loch in der Front des Wokbrenners, vgl. Abbildung. Seite 26 von 42...
  • Seite 27  Verbinden Sie anschließend den Stecker des Kabels der LED Beleuchtung mit dem Gegenstück an der runden, silbernen Kontrollknopfblende. Vgl. Abbildung. Seite 27 von 42...
  • Seite 28  Verbinden Sie anschließend die silberne Kontrollknopfblende an der Vorderseite der Wokbrennerfront mit dem Gasregler an der Rückseite der Wokbrennerfront: Platzieren Sie dazu die silberne Kontrollknopfblende mit der LED Leuchte nach oben (12 Uhr) zeigend über dem herausragenden Reglerstab/Knebel. Nehmen Sie die zwei Schrauben die Sie zuvor aus dem Gasregler des Wokbrenners entfernt haben und führen Sie diese von der Vorderseite der Wokbrennerfront aus durch die beiden Löcher der silberne Kontrollknopfblende und Wokbrennerfront, sodass die zwei Schrauben in den Gewindelöchern des Gasreglers enden...
  • Seite 29 Schritt 8:  Setzen Sie die Wokbrennereinheit wieder in die linke Seitenablage ein. Achten Sie darauf, dass die Brenneröffnung des Wokbrenners über das Gasventil am Gasregler gestülpt wird. Befestigen Sie danach die Wokbrennereinheit oben mit den seitlichen Schrauben die Sie zuvor entnommen haben.
  • Seite 30 Schritt 10:  Ziehen Sie die Gasflaschenhalterung im Unterbau Ihres Gasgrills heraus und platzieren Sie die Gasflasche in der Halterung. Fixieren Sie sodann die Gasflasche in der Halterung, indem Sie die Schraube „A“ an der Vorderseite der Halterung anziehen. Schieben Sie die Halterung zurück in den Unterbau des Gasgrills und fixieren Sie die Halterung mit der seitlichen Schraube „B“, vgl.
  • Seite 31 Gesamtansicht Wokbrenner von unten: Vergleichen Sie, ob Ihr Wokbrenner von unten genau so aussieht. Nachdem Sie alle Teile gemäß der oben aufgeführten Anleitung angebracht haben, überprüfen Sie bitte, ob irgendwelche Teile (insbesondere der Gasschlauch der zum Wokbrenner führt) locker oder nicht fest befestigt sind und ziehen Sie diese sofern nötig mit einem Schraubendreher nach.
  • Seite 32 Seite 32 von 42...
  • Seite 33 WICHTIG: Nachdem Sie den Gasgrill wie beschrieben montiert, alle Verpackungsteile entfernt und die Gasflasche, den Druckregler und Gasschlauch wie oben beschrieben angebracht haben, zünden Sie bitte alle Hauptbrenner wie oben erklärt und lassen Sie diese ca. 10 Minuten bei geschlossenem Deckel auf mittlerer Stufe brennen;...

  • Seite 34: Beleuchtung Des Innenraums Und Led Beleuchtung

    10. BELEUCHTUNG DES INNENRAUMS UND LED BELEUCHTUNG Dieser Gasgrill ist mit einem Innenraum Beleuchtungssystem innerhalb der Grillzone und LED Leuchten an den Kontrollknöpfen/Drehreglern ausgestattet: Grillzone/Haube Kontrollknöpfe/Drehregler Zum Ein- und Ausschalten der Beleuchtungen diesen Knopf betätigen: ACHTUNG: Beachten Sie unbedingt, dass Sie das Stromkabel immer trocken lagern und nicht nass bzw. feucht werden lassen, sondern dieses immer trocken lagern! Stromspezifikation: 220 –...

  • Seite 35: Auswechseln Der Beleuchtung

    11. AUSWECHSELN DER BELEUCHTUNG ACHTUNG: Vor jeden Wechsel der Beleuchtung unbedingt das Stromkabel von der Stromversorgung trennen! Innenbeleuchtung: Seite 35 von 42...

  • Seite 36: Hilfe Bei Betriebsstörungen

    LED Reglerbeleuchtung: 12. HILFE BEI BETRIEBSSTÖRUNGEN PROBLEM MÖGLICHE URSACHE LÖSUNG 1. Gasflasche ist leer 1. Schließen Sie eine neue Brenner zünden nicht regulär befüllte Gasflasche an 2. Der Druckregler ist defekt 2. Erneuern Sie den Druckregler 3. Gasleitung, Gasschlauch, Brenner oder 3.

  • Seite 37: Schutz Und Pflege Der Edestahl Oberflächen

    Kleine Flamme oder 1. Gasflasche könnte zu klein sein 1. Benutzen Sie eine größere “blubberndes” Geräusch ist zu Gasflasche 2. Erneuern Sie den Druckregler hören 2. Der Druckregler ist defekt 3. Säubern Sie vorsichtig die 3. Gasleitung, Gasschlauch, Brenner oder Gasleitung, Gasschlauch, Gasdüse sind verstopft Brenner oder Gasdüse...

  • Seite 38: Optionale Rotisserie (Drehspieß)

    Sollten sich im Laufe der Zeit trotz intensiven Reinigens kleinere „Flugroststellen“ bilden, behandeln Sie diese Stellen am besten sofort mit einem handelsüblichen Rostentferner für Edelstahlprodukte und danach mit einem “Edelstahl Reiniger“ sowie “Edelstahl Pflegespray”. Je nach den gegebenen regionalen äußeren Witterungs-, Umwelt- und Schadstoffeinflüssen, lassen sich solch kleinere Flugroststellen teilweise nicht vermeiden, sind jedoch in der Regel bei direktem Handeln problemlos zu entfernen.
  • Seite 39 Seite 39 von 42...
  • Seite 40 Seite 40 von 42...

  • Seite 41: Garantiebedingungen

    Partner sein. Vorgehensweise: Wenn Sie einen Defekt oder Mangel an Ihrem BBQ-BOSS Gerät entdecken, gehen Sie bitte wie folgt vor: Fotografieren Sie den Schaden und kontaktieren Sie bitte direkt unsere Servicemitarbeiter unter Angabe des Kaufbelegs per E-Mail. Schicken Sie uns bitte gleich ein Bild der Beanstandung.
  • Seite 42 • Normale, übliche Abnutzungen und Beeinträchtigungen durch Gebrauch • Fehler und Mängel, die den Gebrauch oder den Nutzen des Geräts nicht erkennbar einschränken • Kratzer, Beulen, sonstige Beschädigungen, Verfärbungen usw. die auf scharfe oder aggressive Reinigungsmittel oder Reinigungsutensilien zurückzuführen sind •...
