WARTUNG

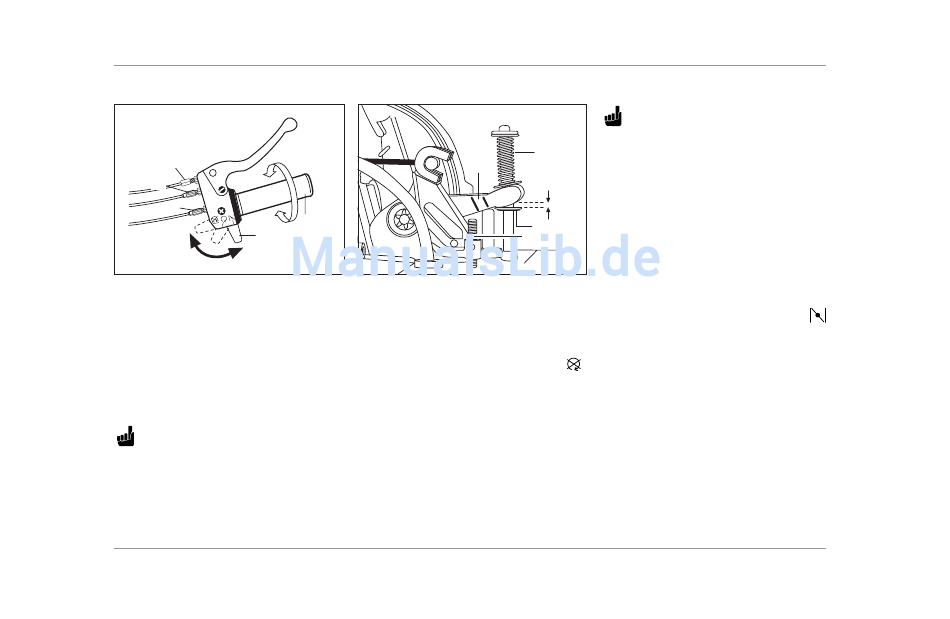

Vergaser und Seilzüge ein stel len
E
C
D
A
A = Bedienungshebel für Kaltstart - Fahrt
- Stop
B = Gasdrehgriff
C = Einstellschraube für Starterzug
Kaltstart - Fahrt - Stop
D = Einstellschraube für Gaszug
E = Einstellschraube für Vorderradbremse
ACHTUNG
Die nachfolgenden Arbeiten sind vom
Händler durchzuführen.
42
1
B
- Stellschraube (D) für den Gaszug so
verdrehen, daß der Seilzug zwi schen
Vergaser und Gasdrehgriff ca. 1 mm
Spiel hat.
- Bedienungshebel (A) auf Stellung
Stop stellen.
- Starterzug mit Einstellschraube (C) so
einstellen, daß zwischen dem Übertra-
gungshebel (1) und der Schei be (2) ein
geringes Spiel (max. 1 mm) vorhanden
ist.
- Die Feder (4) muß dann leicht unter
Druck stehen, damit das Kraft stoffventil
im Vergaser geschlossen ist.
ACHTUNG
Steht die Feder (4) nicht un ter leich tem
Druck, ist das Kraftstoffventil nicht ge-
4
schlos sen, der Vergaser kann bei ge öff -
ne tem Kraftstoffhahn überlaufen.
max.1 mm
- Bedienungshebel (A) auf Position Kalt-
start stellen.
2
3 Prüfen, daß in dieser Position der Über-
tragungshebel (1) ganz zurückfe dert,
um ein vollständiges Schlie ßen des
Startschiebers zu er mög li chen.
- Bedienungshebel (A) auf Position
stellen.
- Leerlaufdrehzahl ca. 2000 ... 2400 1/min
mit Stellschraube (3) bei be triebs war men
Mo tor ein stel len.
Einstellung sorgfältig durchführen, da bei
zu hoher Leerlaufdrehzahl die Flieh kraft -
kupp lung ein greift.
