BEDIENUNG

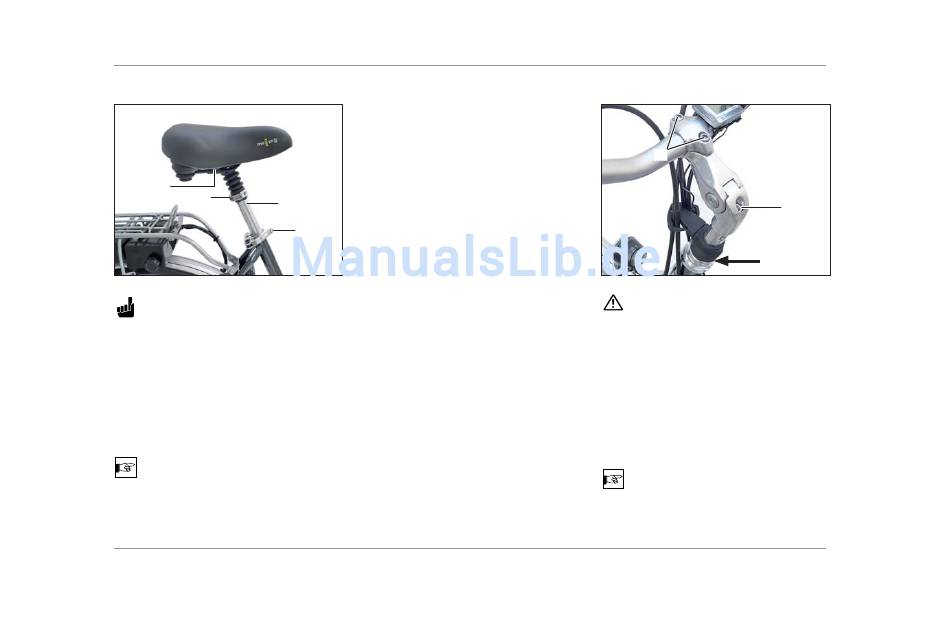

Sattel verstellen
2
1
3
ACHTUNG
Die Schraube (1) an der Sattelstütze darf
nicht gelöst werden.
Der Sattel kann zudem geneigt und in
Längsrichtung verstellt werden.
- Muttern (2) auf beiden Seiten lösen.
- Sattel in gewünschte Horizontallage
stellen bzw. nach vorn oder hinten ver-
schieben und Muttern (2) fest zie hen.
HINWEIS
Um Sitzbeschwerden zu vermeiden, sollte
der Sattel möglichst waagrecht eingestellt
werden.
6
Gefederte Sattelstütze verstellen
Die gefederte Sattelstütze (3) kann weich
oder hart eingestellt werden.
Die Einstellung erfolgt mit einem In nen -
sechs kant schlüs sel SW 6 am unteren Ende
der Sattelstütze.
- Dazu die Sattelklemmung (4) lösen und
4
Sat tel her aus zie hen.
Nach rechts drehen
Nach links drehen
- Sattelstütze einsetzen, Sattelhöhe fest-
legen und Schraube (4) festziehen.
Lenkerhöhe einstellen
- Klemmschraube (5) des Len ker vor baus
mit einem Innensechskantschlüssel 1 - 2
Umdrehungen lösen.
Das Klemmen erfolgt durch ei nen Schrägko-
nus, deshalb genügt eine Drehbewegung am
Lenker, um die Verbindung zu lockern.
- Lenkerhöhe ermitteln und Klemm-
schraube (5) festziehen.
Lenker verstellen
7
= härter
= weicher
WARNUNG
Beachten Sie, dass der Lenkervorbau
höchstens bis zur Markierung (6) he-
rausgezogen werden darf.
Lenkerposition einstellen
- Klemmschrauben (7) mit In nen-Sechs-
kantschlüssel lösen.
- Lenkerposition ermitteln und Len ker -
klemm schrau be festziehen.
HINWEIS
Auf spannungsfreie Verlegung der Seil zü ge
achten und extremes Verdrehen des Lenkers
nach oben oder unten ver mei den.
SAXONETTE
5
6 max.
