SAXONETTE
Hinterradbremse nachstellen
1
3
2

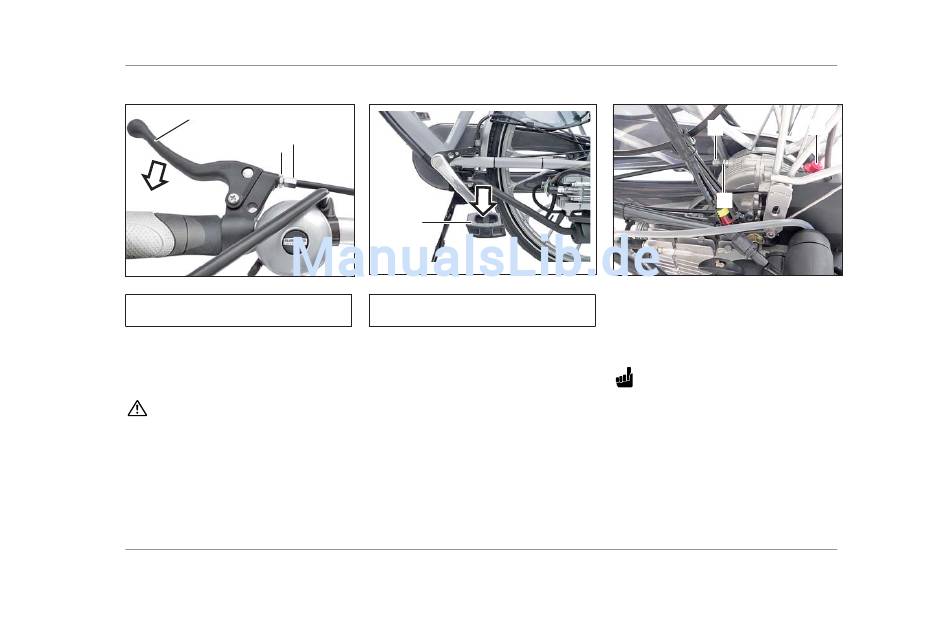

Handbremshebel (1) für Hinterradbremse
ohne Rücktrittbremse
Nach längerer Benutzung erfordert der
betriebsbedingte Verschleiß der Brems-
bac ken be lä ge ein Nachstellen der Hin ter -
rad brem se.
WARNUNG
Das Nachstellen der Bremse ist un be -
dingt erforderlich, wenn sich der Hand-
brems he bel (1) bis fast zum Lenkergriff
(
3
/
des Weges) durchziehen lässt, bzw.
4
der Leerweg am Rücktrittpedal (4) spür-
bar größer wird.
4
Pedal (4) für Hinterradbremse mit Rück-
trittbremse
* Ausführung mit Handbremshebel
- Kontermutter (2) am Lenker lö sen und
Stellschraube (3) ganz ein dre hen*.
- Kontermutter (5) an der Hin ter radtrom-
melbremse lösen.
- Stellschraube (6) so verdrehen, dass
nach kurzem Leerweg am Bremshebel
(7) die Bremse spür bar greift.
- Kontermutter (5) festschrauben.
WARTUNG
6
5
- Die Feineinstellung mit Stell schrau be (3)
am Lenker vor neh men *.
- Kontermutter (2) festschrauben*.
ACHTUNG
Der Handbremshebel (1) darf sich nach
dieser Einstellung nicht mehr bis zum
Lenker durch zie hen lassen bzw. der
Leerweg am Pedal (4) muss spürbar
kleiner werden.
Das Hin ter rad muß bei entlasteter Brem-
se ohne Schleifgeräusche frei drehen.
Einstellung durch den Händler kontrol-
lieren lassen.
7
37
