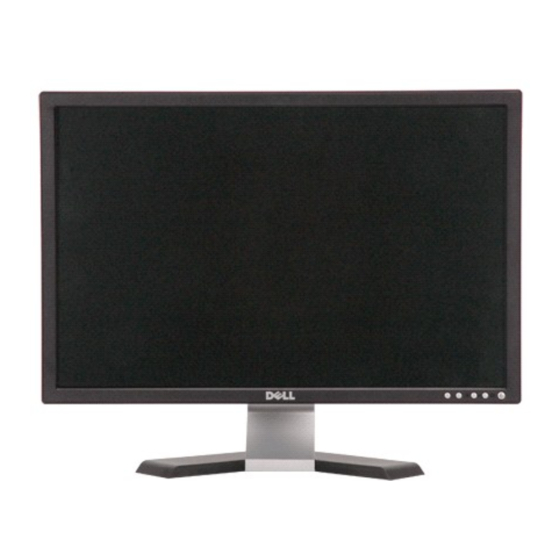

Benutzerhandbuch Dell™ E248WFP Flachbildschirm-Farbmonitor
Über Ihren Monitor
Produkt-Features
Teile und Bedienelemente
Technische Daten des Monitors
Plug-and-Play-Fähigkeit
LCD Bildschirmqualität & Pixelrichtlinien
Wartungshinweise
Einrichten Ihres Monitors
Den Standfuß befestigen
Anschließen Ihres Monitors
Ordnen der Kabel
Befestigen der Soundbar am Monitor (optional)
Den Standfuß entfernen
Bedienung des Monitors
Verwendung der vorderen Bedientasten
Verwendung des OSD-Menüs
Einstellen der optimalen Auflösung
Verwendung der Dell Soundbar (optional)
Neigung des Monitors

Hinweise, Anmerkungen und Warnungen
Im gesamten Handbuch können Textabschnitte mit Symbolen versehen und kursiv oder fett gedruckt sein. Diese Blöcke stellen, Hinweise, Anmerkungen und
Warnungen dar. Sie werden auf folgende Weise verwendet:
HINWEISE: Ein HINWEISE enthält wichtige Informationen, die Ihnen helfen, Ihr Computersystem effizienter zu nutzen.
ANMERKUNG: Ein ANMERKUNG zeigt eine potentielle Beschädigung der Hardware oder den Verlust von Daten an und teilt Ihnen mit, wie Sie das
Problem beheben können.
WARNUNG: Eine WARNUNG weist darauf hin, das die Gefahr der Beschädigung von Eigentum, der persönlichen Verletzung oder des Todesfalls besteht.
Einige Warnungen können in unterschiedlicher Form erscheinen und werden u.U. zusammen mit einem Symbol angezeigt. In diesen Fällen wird das Zeigen
dieser Warnungen von den entsprechenden Behörden geregelt.
Die Informationen in diesem Dokument können jederzeit und ohne vorherige Ankündigung geändert werden.
© 2007–2008 Dell Inc. Alle Rechte vorbehalten.
Anhang, Garantieinformationen, Sicherheitsinformationen, Kontakte zu Dell, Regulatory Notices (Hinweise zu gesetzlichen Vorschriften), Installationsanleitung für Ihren Monitor.
Reproduktion jeder Art ohne die schriftliche Erlaubnis von Dell Inc. ist streng verboten.
In diesem Text verwendete Warenzeichen: Dell und das DELL-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind eingetragene Warenzeichen der Microsoft
Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency. Als ein Partner von ENERGY STAR
hat Dell Inc. sichergestellt, dass dieses Produkt die ENERGY STAR-Richtlinien zum Energiesparen erfüllt.
Andere Marken und Handelsnamen werden möglicherweise in diesem Dokument verwendet, um entweder auf die Rechtspersonen, die diese Marken und Namen beanspruchen,
oder auf deren Produkte zu verweisen. Dell Inc. beansprucht keine Eigentumsrechte auf Marken und Handelsnamen mit der Ausnahme ihrer eigenen.
Model E248WFP
August 2007     Rev. A02

Probleme lösen
Monitor-spezifische Störungsbehebungsmaßnahmen
Übliche Probleme
Spezifische Symptome des Produktes
Anhang
ACHTUNG: Sicherheitshinweise
FCC-Hinweis (nur für USA)
Kontakte zu Dell™
