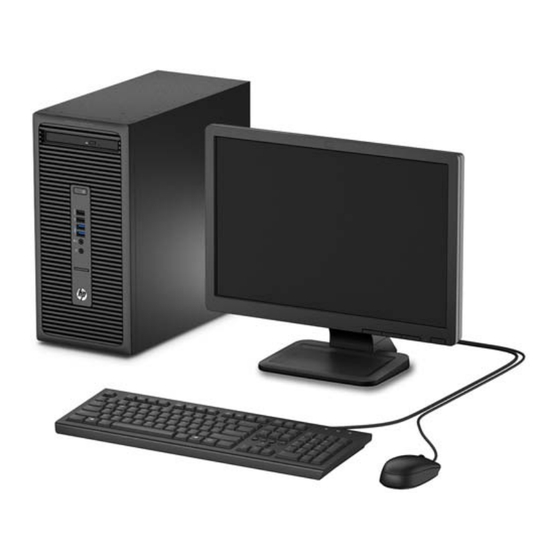

HP EliteDesk 705 G1 Microtower Hardware-Referenzhandbuch
  1. Anleitungen
  2. Marken
  3. HP Anleitungen
  4. PCs
  5. EliteDesk 705 G1 Microtower
  6. Hardware-referenzhandbuch
HP EliteDesk 705 G1 Microtower Hardware-Referenzhandbuch

HP EliteDesk 705 G1 Microtower Hardware-Referenzhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Hardware-Referenzhandbuch
HP EliteDesk 705 G1 Microtower

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP EliteDesk 705 G1 Microtower

Inhaltszusammenfassung für HP EliteDesk 705 G1 Microtower

  • Seite 1 Hardware-Referenzhandbuch HP EliteDesk 705 G1 Microtower...
  • Seite 2 Bedingungen dieses Lizenzvertrags nach dem Produkthaftungsgesetz – nicht Editionen von Windows 8 zur Verfügung. nicht einverstanden sind, besteht Ihr für Schäden, die fahrlässig von HP, einem Für diesen Computer sind eventuell einziger Anspruch darin, das gesamte gesetzlichen Vertreter oder einem...

  • Seite 3: Allgemeines

    Allgemeines Dieses Handbuch bietet grundlegende Informationen für die Aufrüstung des HP EliteDesk Business VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines...

  • Seite 5: Inhaltsverzeichnis

    Ausbauen einer Festplatte ....................27 Einbauen einer Festplatte ....................29 Anbringen eines Sicherheitsschlosses ....................32 Kabelschloss ........................33 Vorhängeschloss ....................... 34 HP Business PC-Sicherheitsschloss ................. 34 Anhang A Batterieaustausch ..........................39 Anhang B Elektrostatische Entladung ....................... 42 Vermeiden von elektrostatischen Schäden ..................42...
  • Seite 6 Erdungsmethoden ..........................42 Anhang C Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers ......43 Hinweise zu Betrieb und Routine-Pflege des Computers ..............43 Vorsichtsmaßnahmen für optische Laufwerke ................... 44 Betrieb ..........................44 Reinigen ..........................44 Sicherheit ........................... 44 Versandvorbereitung .......................... 44 Index ...................................

  • Seite 7: Produktfunktionen

    Funktionen der Standardkonfiguration Die jeweiligen Funktionen können sich je nach Modell unterscheiden. Wenn Sie Unterstützung benötigen oder mehr über die installierte Hard- und Software auf Ihrem Computermodell erfahren möchten, führen Sie das Dienstprogramm HP Support Assistant aus. Funktionen der Standardkonfiguration...

  • Seite 8: Komponenten An Der Vorderseite

    Komponenten an der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für den optischen Laufwerksschacht. Kleines optisches Laufwerk (optional) Lesegerät für SD-Karten Dual-State-Netzschalter LED-Anzeige des Festplattenlaufwerks USB 2.0-Anschluss mit Ladefunktion (schwarz) USB 2.0-Anschluss (schwarz) USB 3.0-Anschlüsse (blau) Mikrofon-/Kopfhöreranschluss...

  • Seite 9: Komponenten An Der Rückseite

    Audio-Ausgang für Audio-Geräte mit eigenem Netzteil (grün) HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät an den blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit wieder konfigurieren, indem Sie das Audio-Manager-Symbol in der Windows-Taskleiste doppelt anklicken.
  • Seite 10 Kapitel 1 Produktfunktionen...

  • Seite 11: Hardware-Upgrades

    . Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.

  • Seite 12: Entfernen Der Zugriffsblende Des Computers

    Entfernen der Zugriffsblende des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.

  • Seite 13: Wiederanbringen Der Zugriffsblende Des Computers

    Wiederanbringen der Zugriffsblende des Computers Richten Sie die Führungsnasen an der Zugriffsblende an den Öffnungen am Gehäuse aus, setzen Sie die Zugriffsblende gerade nach unten auf das Gehäuse (1) und schieben Sie die Zugriffsblende dann nach vorne (2), bis sie einrastet. Wiederanbringen der Zugriffsblende des Computers...

  • Seite 14: Entfernen Der Frontblende

    Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 15: Entfernen Der Laufwerksblende Des Optischen Laufwerks

    Entfernen der Laufwerksblende des optischen Laufwerks Einige Modelle besitzen eine Laufwerksblende für den schmalen optischen Laufwerksschacht. Entfernen Sie die Laufwerksblende vor dem Einbau eines optischen Laufwerks. So entfernen Sie die Laufwerksblende: Entfernen Sie die Abdeckung und Frontblende. Um die Laufwerksblende zu entfernen, drücken Sie die untere Lasche an der rechten Seite der Blende nach oben und die obere Lasche nach unten (1) und klappen Sie dann die Laufwerksblende aus der Vorderseite der Blende (2).

  • Seite 16: Frontblende Wieder Einsetzen

    Frontblende wieder einsetzen Setzen Sie die drei Haken an der Unterkante der Blende in die rechteckigen Aussparungen am Gehäuse ein (1), klappen Sie dann die Oberseite der Blende auf das Gehäuse (2) und lassen Sie diese einrasten. Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw.
  • Seite 17 Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI Express x1 X1PCIEXP2 Schwarz Erweiterungskarte PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte Paralleler Anschluss Schwarz Optionaler paralleler Anschluss Serieller Anschluss COMB Schwarz Optionaler zweiter serieller Anschluss DIMM4 (Kanal A) DIMM4 weiß...

  • Seite 18: Zusätzlichen Speicher Installieren

    Zusätzlichen Speicher installieren Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMM bestückt werden.

  • Seite 19: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.
  • Seite 20 Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Sie müssen das Netzkabel trennen und ca.
  • Seite 21 Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Der Computer sollte den zusätzlichen Speicher beim nächsten Hochfahren automatisch erkennen. Zusätzlichen Speicher installieren...

  • Seite 22: Entfernen Oder Installieren Einer Erweiterungskarte

    Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über zwei PCI-Express x1-Erweiterungssteckplätze, einen PCI-Express x16- Erweiterungssteckplatz und einen PCI-Express x16-Erweiterungssteckplatz, der auf einen x4- Steckplatz reduziert ist. HINWEIS: Sie können eine PCI-Express-x1-, -x8- oder -x16-Erweiterungskarte in die PCI-Express- x16-Steckplätze einsetzen. Bei Konfigurationen mit zwei Grafikkarten muss die erste (primäre) Karte in den NICHT auf das x4- Format reduzierten PCI Express x16-Steckplatz eingesetzt werden.
  • Seite 23 Bringen Sie eine Steckplatzabdeckung an, oder setzen Sie eine weitere Erweiterungskarte ein, um den freien Steckplatz zu schützen. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen leeren Steckplatz einsetzen, müssen Sie eine der Abdeckungen der Erweiterungssteckplätze nach oben schieben und vom Gehäuse abnehmen oder mithilfe eines Schlitzschraubenziehers eines der Metallschilder, die den Erweiterungssteckplatz an der Rückseite bedecken, entfernen.
  • Seite 24 Wenn Sie eine PCI-Express-x16-Karte entfernen, ziehen Sie den Befestigungsarm an der Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie die Karte durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Karte gerade nach oben und anschließend vom Innern des Computergehäuses weg, um sie herauszunehmen. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
  • Seite 25 Zum Einsetzen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses (1), und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte vorsichtig in den Steckplatz auf der Systemplatine (2).
  • Seite 26 Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. Kapitel 2 Hardware-Upgrades...

  • Seite 27: Positionen Der Laufwerke

    Positionen der Laufwerke Schacht des schmalen optischen Laufwerks Schacht für sekundäre 3,5-Zoll-Festplatte Schacht für primäre 3,5-Zoll-Festplatte HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden. Führen Sie Computer Setup aus, um Typ und Größe der in den Computer eingebauten Speichergeräte zu ermitteln.

  • Seite 28: Installieren Und Entfernen Von Laufwerken

    Verbinden Sie sekundäre Festplatten und optische Laufwerke mit einem der hellblauen SATA- ● Anschlüsse auf der Systemplatine (Kennzeichnung: SATA1 und SATA2). HP hat vier zusätzliche silberne 6-32-Montageschrauben mitgeliefert, die neben den ● Laufwerksschächten befestigt sind (1). Die Montageschrauben sind für Festplatten erforderlich, die im oberen (sekundären) Laufwerksschacht eingebaut werden.

  • Seite 29: Ausbauen Eines Schmalen Optischen Laufwerks

    Ausbauen eines schmalen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 30 Schieben Sie den grünen Entriegelungsschieber an der Unterseite des Laufwerks nach innen (1) und drücken Sie die Rückseite des Laufwerks nach vorne, um es zu entsperren (2). Schieben Sie dann das Laufwerk aus dem Laufwerksschacht heraus (3). Kapitel 2 Hardware-Upgrades...

  • Seite 31: Einbauen Eines Schmalen Optischen Laufwerks

    Einbauen eines schmalen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 32 Schieben Sie das optische Laufwerk vollständig in den Laufwerksschacht (1), bis der grüne Schieber an der Unterseite des Laufwerksschachts einrastet (2). Schließen Sie das Stromkabel (1) und das Datenkabel (2) an der Rückseite des optischen Laufwerks an. Wenn Sie ein neues Laufwerk einbauen, verbinden Sie das andere Ende des Datenkabels mit einem der hellblauen SATA-Anschlüsse (Kennzeichnung: SATA1 und SATA2) auf der Systemplatine.

  • Seite 33: Ausbauen Einer Festplatte

    Ausbauen einer Festplatte HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 34 Ziehen Sie den grünen Riegel neben der Festplatte nach außen (1) und schieben Sie die Festplatte aus dem Schacht heraus (2). Kapitel 2 Hardware-Upgrades...

  • Seite 35: Einbauen Einer Festplatte

    Einbauen einer Festplatte Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 36 Für den unteren Laufwerksschacht sind silberne und blaue Montageschrauben erforderlich. Für den oberen Laufwerksschacht sind ausschließlich silberne Montageschrauben erforderlich. HP hat vier zusätzliche silberne Montageschrauben mitgeliefert, die neben den Festplatten am Gehäuse befestigt sind und die für den Einbau einer Festplatte in den oberen Laufwerksschacht verwendet werden.
  • Seite 37 Wenn Sie eine Festplatte in den unteren (primären) Laufwerksschacht einbauen, entfernen ● Sie die silbernen und die blauen Montageschrauben von der alten Festplatte und bringen Sie sie an der neuen Festplatte an. Richten Sie die Montageschrauben an den Führungsöffnungen aus und schieben Sie die Festplatte in den Laufwerksschacht, bis die Festplatte einrastet.

  • Seite 38: Anbringen Eines Sicherheitsschlosses

    Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Das Stromkabel für die Festplattenlaufwerke ist ein Kabel mit zwei Anschlüssen, das vom Netzteil zur Rückseite der Laufwerksschächte führt. Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.

  • Seite 39: Kabelschloss

    Kabelschloss Anbringen eines Sicherheitsschlosses...

  • Seite 40: Vorhängeschloss

    Vorhängeschloss HP Business PC-Sicherheitsschloss Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Kapitel 2 Hardware-Upgrades...
  • Seite 41 Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des Monitors.
  • Seite 42 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
  • Seite 43 Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.
  • Seite 44 Wenn Sie alle Schritte ausgeführt haben, sind alle Geräte Ihrer Workstation gesichert. Kapitel 2 Hardware-Upgrades...

  • Seite 45: Anhang A Batterieaustausch

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
  • Seite 46 Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen. Typ 1 Nehmen Sie die Batterie nach oben aus der Halterung heraus. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position.
  • Seite 47 Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab. Bringen Sie die seitliche Abdeckung des Computers wieder an. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest.

  • Seite 48: Anhang B Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von elektrostatischen Schäden Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden: Vermeiden Sie das direkte Berühren empfindlicher Bauteile, indem Sie diese in antistatischen...

  • Seite 49: Anhang C Hinweise Zu Betrieb, Routine-Pflege Und Versandvorbereitung Des Computers

    Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers Hinweise zu Betrieb und Routine-Pflege des Computers Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen ●...

  • Seite 50: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen ● der Daten Fehler auftreten. Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst ●...

  • Seite 51: Index

    Vorsichtsmaßnahmen 44 Laufwerksblende 9 Zugriffsblende des Position der Seriennummer 3 Computers 6 Produkt-ID-Position 3 Erweiterungskarte entfernen 16 Installation 16 Schlösser HP Business PC- Sicherheitsschloss 34 Festplatte Sicherungskabel 33 Ausbau 27 Vorhängeschloss 34 Einbau 29 security Frontblende Sicherungskabel 33 Austausch 10 Vorhängeschloss 34...
