6
7
8
6,5 (¼")
Wand
oder
Möbel
22 (�⁄ � ")
A Seitliches Befestigungsprofil
B Seitliche Abdeckleiste
Nach Abschluss der beschriebenen Montageschritte bringen Sie die
Geräte auf Ihre endgültige Position
Wenn das Gerät in eine Möbelnische eingebaut wird, ist es erforder-
lich, einen ausreichenden Lüftungsraum hinten am Gerät von min-
destens 5mm über die Breite zu berücksichtigen, um Überhitzung zu
vermeiden. Montieren Sie die Front-Panele für Tür und Auszug, bevor
Sie das Gerät in die Einbauposition zurück schieben.
Vor dem Einbau des Geräts die Stellfüße und die hinteren Rollen auf
richtige Ausrichtung prüfen.
Jedes Gerät an den angrenzenden Möbeln befestigen, indem die
bereits an den Geräten
schraubt werden. Für ein leichteres Vorgehen hierbei die Tür und den
Auszug offen lassen.
Die Abdeckleisten auf den Profilen montieren, indem sie seitlich
eingeschoben und später fest eingedrückt werden, bis sie mit einem
hörbaren "Klick" einrasten.

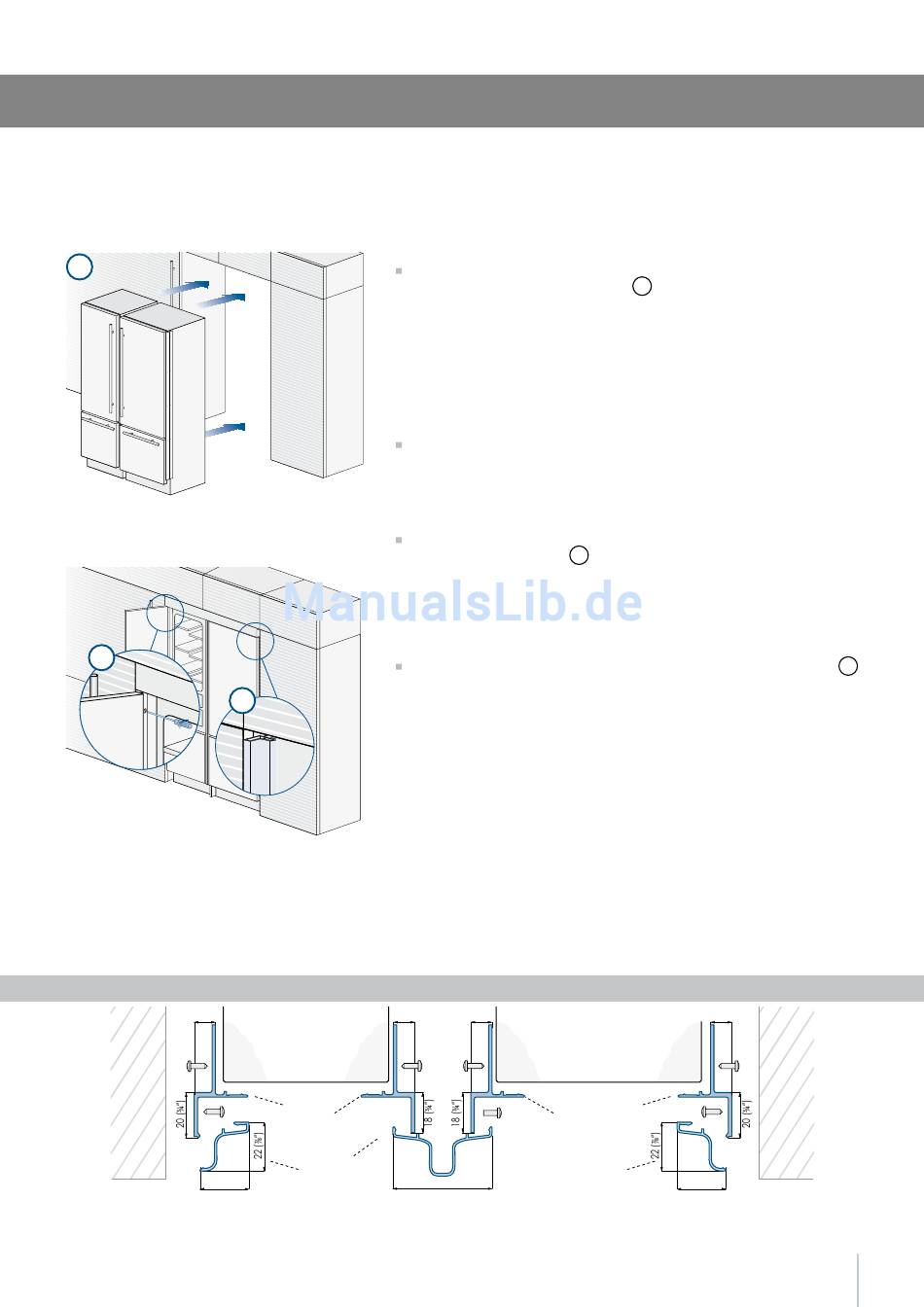

Montageplan der Zwischen- und Seitenprofile
6,5 (¼")
C
13 (½")
Gerät
A
D
E
B
44,4 (1 ¾")
6
montierten Seitenprofile daran festge-
7
6,5 (¼")
Gerät
A
D
B
D Profil für die Zwischenbefestigung
E Zwischenabdeckleiste
Installationsanleitung
.
6,5 (¼")
Wand
oder
Möbel
22 (�⁄ � ")
8
