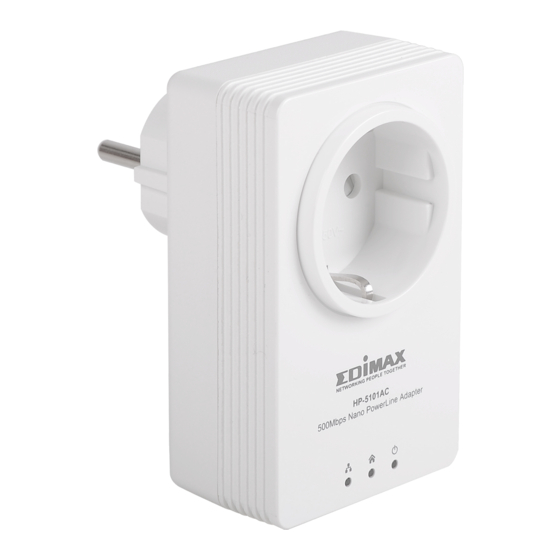

Edimax HP-5101AC Schnellinstallationsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Edimax HP-5101AC
Inhaltszusammenfassung für Edimax HP-5101AC
- Seite 1 HP-5101AC Schnellinstallationsanleitung 08-2012 / v1.0...
-
Seite 2: Produkteinführung
PRODUKTEINFÜHRUNG Danke für den Kauf des 500M PowerLine Nano Adapters mit integrierter Netzsteckdose. Mit diesem Adapter können Sie über die vorhandene elektrische Haushaltsverkablung schnell und leicht ohne die Notwendigkeit einer komplizierten Konfiguration oder zusätzlicher Verkablung ein Heimnetzwerk einrichten. Befolgen Sie bitte die Schritte in dieser Anleitung, um das Netzwerk einzurichten. Verpackungsinhalt Bevor Sie beginnen, dieses Produkt zu benutzen, überprüfen Sie bitte, ob irgendetwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um fehlende Teile zu melden: HP‐5101AC Starkstromleitungsadapter x 1 Schnellinstallationsanleitung x 1 CD mit Installationsassistent, Benutzerhandbuch & mehrsprachiger Schnellinstallationsanleitung x 1 Ethernetkabel x 1 HP‐5101ACK Starkstromleitungsadapter x 2 Schnellinstallationsanleitung x 1 CD mit Installationsassistent, Benutzerhandbuch & mehrsprachiger Schnellinstallationsanleitung x 1 Ethernetkabel x 2 1 ... - Seite 3 Über Ihr Produkt LED Status Beschreibung Grün LAN‐Anschluss ist angeschlossen Blinkt LAN‐Aktivität (Daten werden übertragen) LAN Aus LAN‐Anschluss ist nicht angeschlossen Die grüne Anzeige geht an, und die gelbe Anzeige blinkt langsam, wenn das Gerät eine Starkstromleitungsverbindung erkennt. Die grüne Anzeige geht an, und die gelbe Grün / Gelb Anzeige blinkt schnell, womit angezeigt wird, PLC dass Daten über die Starkstromleitungsverbindung übertragen werden. Aus Es wird kein weiteres PLC‐Gerät gefunden Grün Angeschaltet PWR Aus Ausgeschaltet Hinweis: Das Gerät geht in den Standby‐Modus, und alle LEDs erlöschen nach 5 Sekunden ohne Datenübertragung, und wenn das Ethernetkabel abgetrennt wird. Die Netz‐LED blinkt einmal alle 15 Sekunden. 2 ...
- Seite 4 Schnittstelle Beschreibung Die integrierte Netzsteckdose macht den Anschluss weiterer Datenendgeräte oder Integrierte Mehrfachsteckdosen an den Adapter möglich, Netzsteckdose genauso wie es bei einer normalen Wandsteckdose wäre. Das ist der Fast Ethernet Port zum Anschluss an Ethernetanschluss einen Computer oder an andere Geräte mit einem Netzwerkport. Erzeugt automatisch eine verschlüsselte Starkstomleitungs‐Netzwerkgruppe (drücken Sie die Taste höchstens 3 Sekunden lang). Verlässt eine verschlüsselte Group/Reset Starkstromleitungs‐Netzwerkgruppe (Gruppe/Rücksetzen) (drücken Sie die Taste 5‐8 Sekunden lang). Stellt den Werkstandard des Starkstromleitungsadapters wieder her (drücken Sie die Taste mehr als 10 Sekunden lang) 3 ...
-
Seite 5: Erste Schritte
ERSTE SCHRITTE Hardwareinstallation 1. Stecken Sie den Starkstromleitungsadapter immer direkt in eine Netzsteckdose ein. Stecken Sie ihn niemals in eine Mehrfachsteckdose oder unterbrechungsfreie Stromversorgung (USV). 2. Wenn Sie für zusätzliche Netzwerkgeräte eine Mehrfachsteckdose benutzen müssen, dann schließen Sie die Mehrfachsteckdose an die integrierte Netzsteckdose des Adapters an und stecken die Starkstromleitung direkt in eine Netzsteckdose, wie es unten gezeigt ist. Die Netzsteckdose des Adapters hat eine Filterfunktion, die die Datenübertragung im Netzwerk verbessern kann. 3. Beachten Sie bitte, dass die 200 Mbit/s (Baureihe Edimax HP‐200x) und 500 Mbit/s (Baureihe Edimax HP‐500x) Starkstromleitungsadapter direkt miteinander kommunizieren können. Die 200 Mbit/s und 500 Mbit/s Starkstromleitungsadapter können in derselben Haushaltsverkablung als 14 Mbit/s & 85 Mbit/s Starkstromleitungsadapter (Baureihe HP‐85XX) benutzt werden, ohne sich zu stören, aber sie können nicht direkt mit den 14 Mbit/s und 85 Mbit/s Starkstromleitungsadaptern kommunizieren. 4 ... - Seite 6 Erzeugung eines Starkstromleitungsnetzwerks 1. Schließen Sie den Starkstromleitungsadapter über das Ethernetkabel an den Router an, und dann stecken Sie ihn in eine Netzsteckdose. 2. Schließen Sie einen weiteren Starkstromleitungsadapter an Ihren Computer an, und dann stecken Sie ihn in eine Netzsteckdose. Hinweis: Sie können den Adapter auch an einen Drucker, eine Set‐Top‐Box, eine Spielkonsole, einen Fernseher oder ein anderes Gerät mit einem Netzwerkport anschließen, um das Gerät in das Starkstromleitungsnetzwerk einzufügen. 3. Achten Sie darauf, dass die PLC‐ und LAN‐LEDs an beiden PLC‐Adaptern leuchten. 4. Der Computer und der Router werden automatisch an das Starkstromleitungsnetzwerk angeschlossen. 5 ...
- Seite 7 Erzeugung eines verschlüsselten Starkstromleitungsnetzwerks mit zwei Adaptern Wenn die beiden Adapter erfolgreich angeschlossen worden sind, drücken Sie die Taste "Group / Reset (Gruppe / Rücksetzen" jedes Adapters innerhalb von 2 Minuten weniger als 3 Sekunden lang. Die Adapter erzeugen automatisch ein zufälliges Passwort, um das Starkstromleitungsnetzwerk zu verschlüsseln. Hinweis: Um weitere Adapter in das verschlüsselte Starkstromleitungsnetzwerk hinzuzufügen oder einen Adapter aus ihm zu entfernen, siehe bitte Benutzerhandbuch zu mehr Details. Wenn der Starkstromleitungsadapter in Ihrem Netzwerk keine "Group / Reset"‐ oder "Encrypt"‐Tasten hat, können Sie die auf der CD beigefügten Dienstprogramme als Alternative benutzen. Weitere Details finden Sie im Benutzerhandbuch. 6 ...
- Seite 12 11 ...
