merten Server Benutzerhandbuch Seite 44

U.motion KNX Server
Benutzer-Handbuch

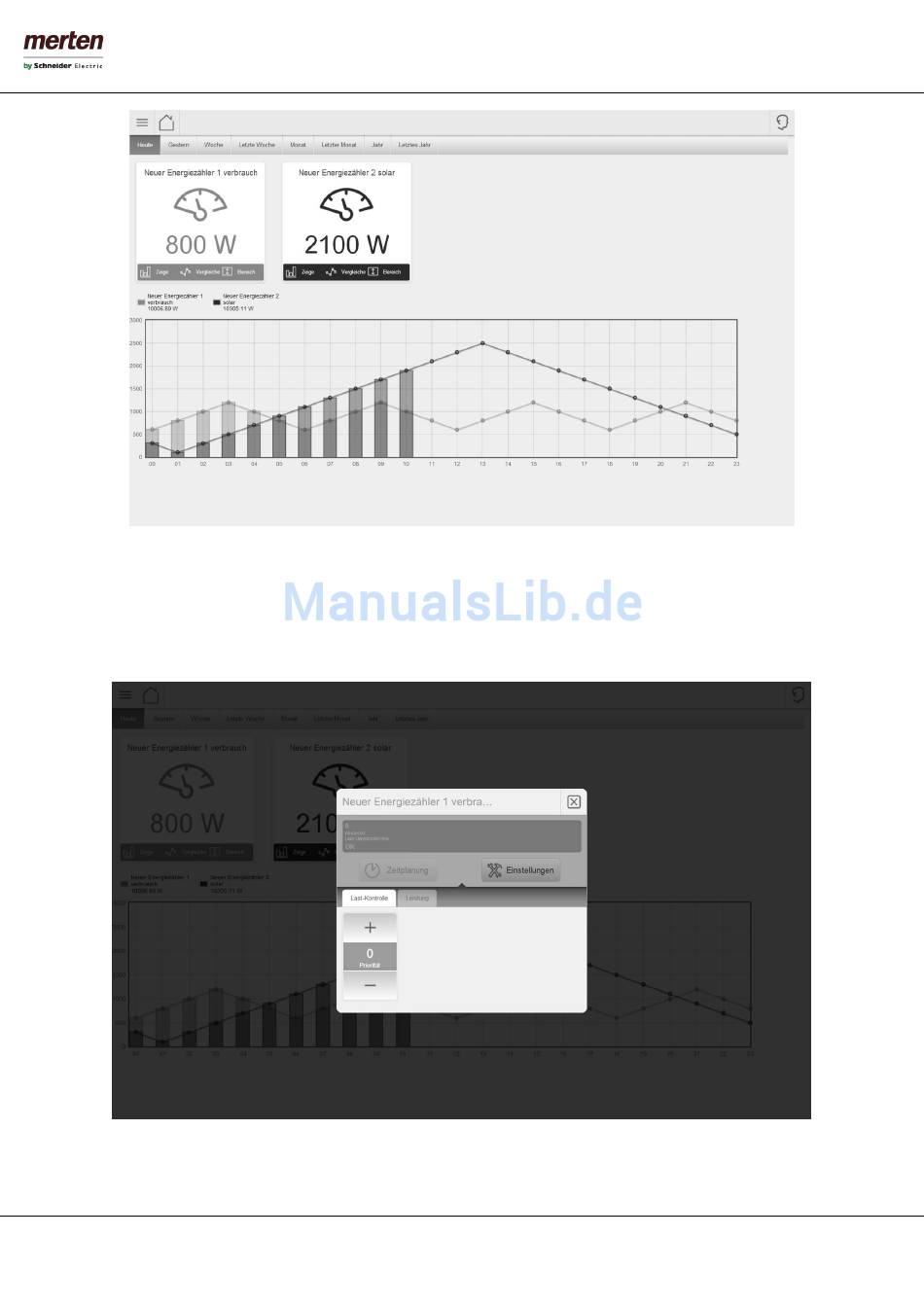

Diese Seite zeigt ein oder mehrere Energieanzeigen, welche den Energieverbrauch bzw. die Energieproduktion der Anlage
anzeigen. Die Farbe (grün – orange – rot) weist dabei grafisch auf das Überschreiten der konfigurierten Limits hin.
Klickt man auf eine der Energieanzeigen, wird folgendes Pop-Up-Fenster geöffnet, welches Details zum Energieverbrauch
zeigt sowie Zugriff auf die konfigurierbaren Parameter über entsprechende TABS bietet:
Unter jeder Energieanzeige ist eine farbige Box ersichtlich, welche die Visualisierung in Graph-Form der Daten des
verknüpften Energiezähler-Objekts im unteren Bereich der Seite ermöglicht:
- 44 -
