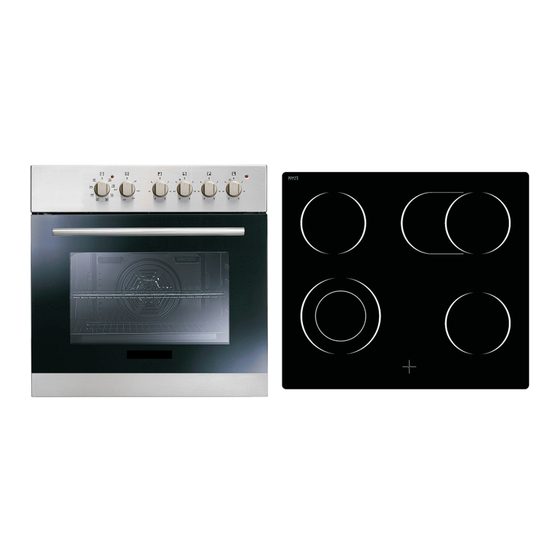

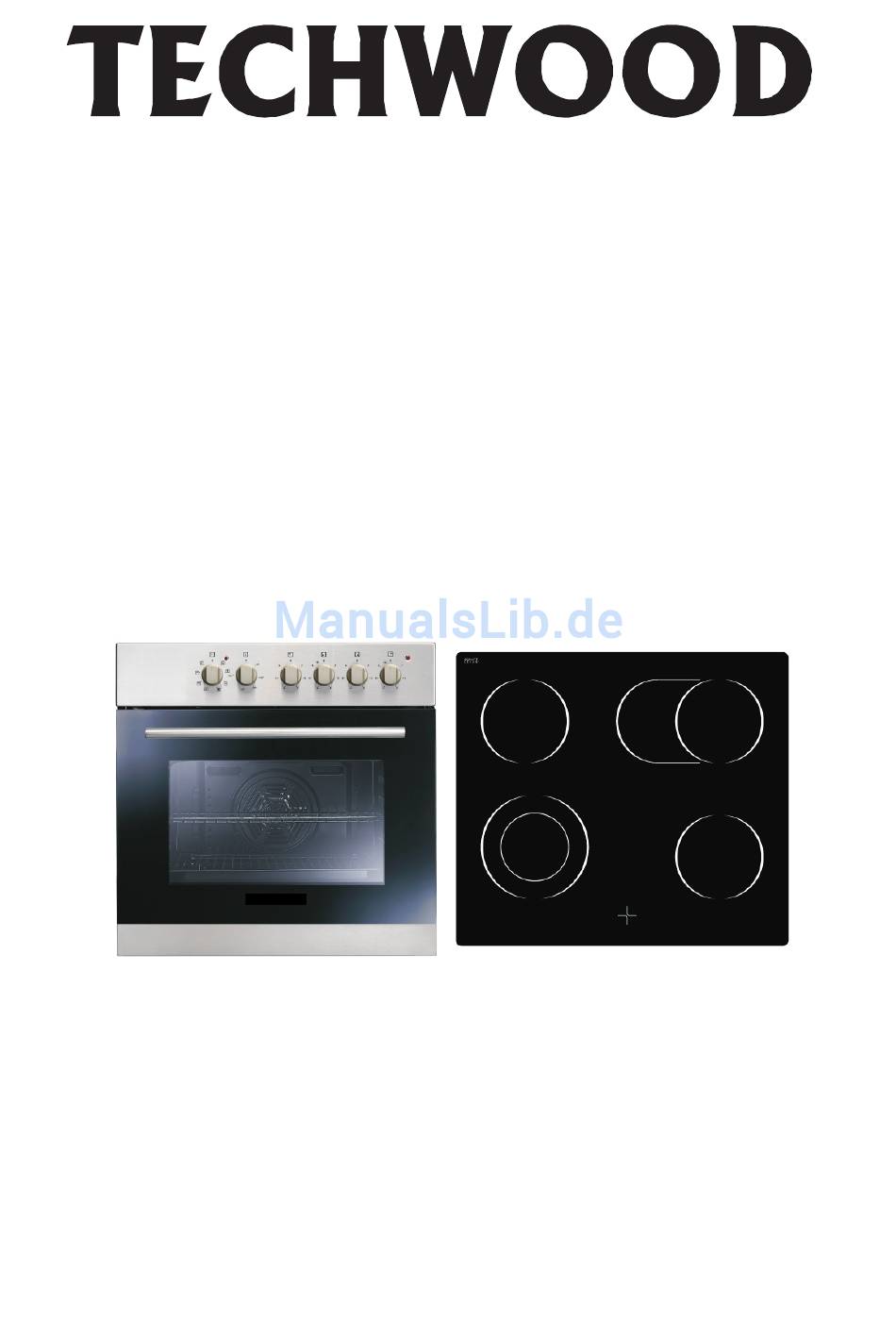

- Seite 1 Megaset 2 VE Bedienungsanleitung Einbau Elektroherd ist gültig für: -Umluft mit 5 Funktionen -Glaskeramik Kochfeld Zusätzlich auch gültig für: -Heißluft mit 8 Funktionen -Konventionell mit 4 Funktionen -Edelstahlkochfeld AB66C09E6622200 AD66C09E6622200 52066007 12/11 52037278 10/10 R000...
- Seite 2 Lieber Kunde, unser Ziel ist es, Ihnen Produkte anzubieten, die Ihren Erwartungen entsprechen. Alle Produkte sind in modernsten Anlagen mit größter Sorgfalt hergestellt und einer genauen Qualitätskontrolle unterzogen worden. Diese Betriebsanleitung wurde erstellt, um Ihnen zu helfen, das Gerät sicher und optimal anwenden zu können. Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch.
- Seite 3 Lieferumfang Lieferumfang Modell EHA MULTI 5 X 2K Megaset 2 VE Edelstahlkochfeld Nein Glaskeramikkochfeld Backblech Bratrost Fettpfanne Nein Herdabdeckung Nein Geschirrwagen Nein Garantieunterlagen Gebrauchsanleitung Bestimmungsgemäßer Gebrauch Das Einbau Herdset ist nur zum Zubereiten von Speisen bestimmt. Nicht zweckentfremdet benutzen, z.B. zum Heizen der Küche oder zum Aufbewahren brennbarer...
-
Seite 4: Inhaltsverzeichnis
.Inhaltsverzeichnis 1.0 Geräteübersicht 1.1 Einbauherd 1.2 Kochfeld 2.0 Sicherheitshinweise 3.0 Montage 3.1 Aufbau des Herdes 3.2 Herdmontage 3.3 Montage Kochfeld 3.4 Elektrischer Anschluss 4.0 Bedienung des Herdes 4.1 Bedienfeld 4.2 Verwendung des Kochfeldes 4.3 Benutzung des Backofens 4.4 Backzeiten 5.0 Reinigung und Wartung 5.1 Backofen 5.2 Kochfeld 5.3 Wartung... -
Seite 5: 1.0 Geräteübersicht
1.0 Geräteübersicht Produktbezeichnung Einbauherd Bedienblende Griff Backofentür Backofentür Grillrost Backblech Einschubfächer Beleuchtung Backofen Oberes Heizelement Unteres Heizelement Rundes Heizelement (nicht alle Gerätetypen) Ventilator (nicht alle Gerätetypen) Lüftungsschlitze (nicht alle Gerätetypen) -
Seite 6: Kochfeld
Kochfeld Edelstahlkochfeld Edelstahloberfläche Unteres Gehäuse Kochfelder Glaskeramikkochfeld Glaskeramik-Oberfläche Unteres Gehäuse Restwärmeanzeige (nicht alle Gerätetypen) Kochfelder Dualkochfelder (nicht alle Gerätetypen) Zuschaltbare Bräterzone bzw. zuschaltbares Zwei-Kreis-Kochfeld (nicht alle Gerätetypen) -
Seite 7: 2.0 Sicherheitshinweise
2.0 Sicherheitshinweise Sicherheit Begriffserklärung Folgende Signalbegriffe finden Sie in dieser Anleitung: Gefahr! Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen. Achtung! Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen. Wichtig! Geringes Risiko. Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten. - Seite 8 Stellen Sie sicher, dass das Netzkabel bei der Montage Ihres Gerätes nicht beschädigt wird. Sollte das Netzkabel beschädigt sein, darf es in keinem Fall selbst gewechselt werden. Wenn das Kabel aus irgendeinem Grund beschädigt ist, wenden Sie sich an einen qualifizierten Kundendienst. Die Instandsetzung des Herds darf ebenfalls nur von einem autorisierten Fachbetrieb vorgenommen werden.
- Seite 9 werden beim Betrieb sehr heiß – vermeiden Sie direkte Berührung. Backofen beim Grillen u.Ä. nicht ohne Aufsicht lassen! Kinder fernhalten! Aus dem Wrasenabzug strömt beim Backofenbetrieb heißer Dampf. Vorsicht beim Öffnen des heißen Backofens! Gießen Sie Wasser nie direkt in den heißen Backofen. Verwenden Sie auch kein Dampfstrahlgerät oder Ähnliches.
- Seite 10 Die Tür ist schwer und hat eine Glasfront. Nicht fallen lassen! Die Kochplatten/-zonen können beschädigt werden, wenn sie ohne Kochgeschirr oder mit leerem bzw. falschem Kochgeschirr betrieben werden. Auch kleine Gegenstände können große Auswirkungen haben, wenn sie punktförmig auf das Kochfeld treffen. Also z.B, keine Gewürzstreuer aus dem Oberschrank fallen lassen.
-
Seite 11: Montage
Montage Der moderne, funktionelle und praktische Einbauherd wird mit hochwertigen Materialien produziert und wird Ihre Erwartungen in aller Hinsicht zufrieden stellen. Um gute Koch- und Backergebnisse zu erzielen, lesen Sie bitte diese Betriebsanleitung sorgfältig durch. Nachstehende Informationen betreffen die Anweisungen zum richtigen Aufbau und zu den Bedienvorgängen. -
Seite 12: Herdmontage
Herdmontage 20mm. 40mm. Stellen Sie nach Entfernung des Verpackungsmaterials sicher, dass der Herd nicht beschädigt ist. Wenn Sie irgendwelche Fehler vermuten, dürfen Sie das Gerät nicht verwenden. Kontaktieren Sie umgehend einen Kundendienst. Achtung! Der Griff an der Backofentür ist nicht zum Anheben oder Verschieben des Herdes geeignet! Setzen Sie den Herd teilweise durch Hineinschieben in den Schrank ein. -
Seite 13: Montage Kochfeld
Bei einem korrekten Einbau muss der Kontakt mit elektrischen und isolierten Teilen verhindert werden. Isolierte Teile müssen so eingepasst werden, dass sichergestellt ist, dass sie nicht durch irgendein Werkzeug entfernt werden können. Es ist nicht empfehlen, Gerät Nähe eines Kühlschranks oder Tiefkühlgeräts zu installieren. Die Funktion dieser Geräte würde andernfalls durch die entstehende Hitze beeinträchtigt werden. -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss BEI DER VERKABELUNG DES HERDS MÜSSEN UNBEDINGT DIE FOLGENDEN ANWEISUNGEN BEFOLGT WERDEN: DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN UND VERLUSTE, DIE DURCH NICHTEINHALTUNG DER SICHERHEITSVORSCHRIFTEN ENTSTEHEN KÖNNEN! Das Erdungskabel muss mit der Schraube am gekennzeichneten Erdungsanschluss befestigt werden. Die Stromleitungen müssen angeschlossen werden. -
Seite 15: Netz- Und Kochfeld-Anschluss: Hinweise Für Den Installateur
Netz- und Kochfeld-Anschluss: Hinweise für den Installateur Stromschlag-/Brandgefahr! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nur so haben Sie unsere Garantie und ausreichende Sicherheit. Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß... - Seite 16 Der Anschluss des Gerätes muss durch einen qualifizierten Elektriker erfolgen. Es darf nur Kabel des Typs H05VV-F5 verwendet werden. Dieses Kabel wird im Fachhandel auch als Herdanschluß-Leitung bezeichnet. Falsches Anschließen kann das Gerät beschädigen. Ein solcher Schaden wird nicht durch die Garantie abgedeckt. Der Anschluss des Gerätes soll so erfolgen, wie in der Abbildung angegeben.
-
Seite 17: Bedienung Des Herdes
Bedienung des Herdes Bedienfeld Rechts vorderen Links hinten Zone Drehknopf Zone Drehknopf Programmknebel Links vorderen Rechts hinten Zone Drehknopf Zone Drehknopf Thermostat Drehknopf Verwendung des Kochfeldes Bei Einbauherden wird das Kochfeld durch 7–stufigen Regler auf der Bedienblende des Herdes kontrolliert. Die Stufe „0“ bedeutet, das Kochfeld ist ausgeschaltet. - Seite 18 Es wird daher empfohlen, das Glaskeramikkochfeld sorgfältig zu behandeln. Die Restwärmeanzeige beim Glaskeramikkochfeld leuchtet solang bis die jeweilige Herdplatte gefahrlos wieder berührt werden kann. Verbrennungsgefahr! Bei einer Stromunterbrechung erlischt die Restwäreanzeige und zeigt eventuell vorhandene Restwärme nicht weiter an! Die Zweikreiszone kann in zwei verschiedenen Bereichen beheizt werden.
- Seite 19 Wenn Sie einen Sprung oder Riss auf dem Kochfeld entdecken, schalten Sie den Herd sofort ab und lassen Sie das Kochfeld von einem qualifizierten Kundendienst austauschen. Nach Gebrauch muss das Kochfeld (um einen weiteren reibungslosen Betrieb und eine lange Lebensdauer sicherzustellen) mit geeigneten Reinigungsmitteln gründlich gesäubert werden.
-
Seite 20: Tipps Zum Garen Und Energie Sparen
Tipps zum Garen und Energie sparen Einstel Anwendung Beispiele lung Schwaches Fortkochen Quellen von Reis bzw. Warmhalten Fortkochen für die Für Suppen und Gemüse meisten Gerichte Schwaches Braten bzw. Für Paniertes starkes Fortkochen Normales Braten Für Bratkartoffeln Starkes Braten Für Kurzgebratenes Für Kartoffeln, Anbraten und Ankochen Schmorbraten... -
Seite 21: Benutzung Des Backofens
Benutzung des Backofens Erstinbetriebnahme Vorreinigung Um Fett- und Öl-Rückstände aus der Produktion sowie hartnäckige Staubablagerungen, die durch Lagerung und Transport entstanden sind, zuverlässig zu lösen, müssen Sie eine Vorreinigung durchführen. So schützen Sie Ihre Gesundheit und sorgen für schmackhafte Kuchen und Braten. Verbrühungsgefahr! Wasser unbedingt abkühlen lassen, bevor Sie es ausgießen! Achtung! - Seite 22 Thermostat Programmknebel Der Schalter, "Programmknebel" ermöglicht die Auswahl der Verschiednen Ofenfunktionen. Nähere Erklärungen zu den Funktionen sind in Tabelle 1 erläutert. Damit das von Ihnen ausgewählte Backprogramm funktioniert, bringen Sie den Thermostatregler auf eine von Ihnen ausgewählte Temperatur. "Verbrennungsgefahr! Heizkörper, Wände, Backbleche usw. werden beim Betrieb sehr heiß...
- Seite 23 Tabelle1 Das Backraumlicht wird eingeschaltet Das Backraumlicht, die rote Warnleuchte und der Ventilator werden eingeschaltet. Diese Funktion dient zum Auftauen gefrorener Nahrungsmittel. Thermostat, Warnleuchten, und die oberen / unteren Heizelemente werden eingeschaltet. Thermostat, Warnleuchten, und die oberen / unteren Heizelemente werden eingeschaltet.
-
Seite 24: Auftaufunktion
VERWENDUNG DER FUNKTIONSSTEUERTASTE FÜR DAS BACKROHR Auftaufunktion: Ober-/Unterhitze-Funktion (Normales Garen) Kuchen, Biskuits, Gebäck, überbackene Nudelgerichte, Lasagne und Pizza sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten Ober-/Unterhitze-Funktion mit Umluft (Normales Garen mit Umluft) Geeignet zum Garen eines Backblechs Unterhitze-Funktion mit Umluft (Normales Garen mit Umluft) Pizza... - Seite 25 Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten. Grill Funktion Beim Grillen muss die Backraumtür geschlossen bleiben und die Temperatur auf 190° eingestellt werden. Oberhitze- / Grill Funktion Beim Grillen muss die Backraumtür geschlossen bleiben und die Temperatur auf 190°...
-
Seite 26: Backzeiten
Backzeiten... -
Seite 27: Reinigung Und Wartung
Reinigung und Wartung Backofen Vor Beginn der Reinigung schalten Sie unbedingt das Gerät aus. Achtung! Backofen abkühlen lassen. Keine aggressiven Reinigungs- bzw. Scheuermittel, Backofenspray oder Stahlschwämme verwenden! Keine Hochdruck- oder Dampfreiniger verwenden. Das beste Ergebnis für die Innenreinigung des Backofens erzielen Sie, wenn der Herd lauwarm ist. -
Seite 28: Gehäuse-Oberflächen Reinigen
Der Grund der Abfärbung ist nicht auf das Material zurückzuführen, eventuell wurden verbrannte Reste auf der Fläche gereinigt, die Oberfläche der verwendeten Töpfe ist abgenutzt oder es wurden keine geeigneten Reinigungsmittel verwendet. Der Reinigungsschaber soll stets vor den chemischen Reinigungsmitteln verwendet werden. Mit diesem Schaber können Sie auch den geringsten Schmutz auf der Oberfläche reinigen. -
Seite 29: Kundendienst Und Transport
Fehlersuche, Kundendienst, Transport Kundendienst und Transport Fehlersuche Der Herd ist nicht betriebsbereit: Möglicherweise sitzt der Stecker nicht richtig in der Steckdose oder die Sicherung funktioniert nicht. Der Herd heizt nicht: Möglicherweise wurde die Wärmeeinstellung mit dem Thermostat nicht eingestellt. Die Innenbeleuchtung funktioniert nicht: Kontrollieren Sie bitte, ob ein Stromausfall vorliegt oder die Lampe defekt ist. -
Seite 30: Recycling
Recycling Unsere Verpackungen werden aus umweltfreu ndlichen, wiederverwertbaren Mate rialien hergestellt: – Außenverpackung aus Pappe – Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) – Folien und Beutel aus Polyäthylen (PE) – Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren.
