- Seite 1 Handbuch (1.4 DE)
-
Seite 2: Inhaltsverzeichnis
Hinweise zum Gebrauch der Lautsprecher..........3 Q10 ..................4 Anschlüsse......................4 Betrieb mit D6 oder D12.................5 Betrieb mit E-PAC....................5 Abstrahlverhalten....................6 Technische Daten....................7 Drehen des Q10 Hochtonhorns..............7 Arrays aus Q10 Lautsprechern..............8 Herstellererklärungen............9 EG-Konformität der Lautsprecher (CE-Zeichen)........9 WEEE-Erklärung (Entsorgung)...............9 Allgemeine Informationen Q10 Handbuch Version 1.4 DE, 03/2008, D2043.D.01 Copyright ©... -
Seite 3: Sicherheitshinweise
Als Abstand zu magnetischen Datenträgern (Disketten, Ton- und Videobänder, Scheckkarten, etc.) ist im Allgemeinen 0.5 m aus- reichend; zu Computer- und Video-Monitoren kann ein Abstand von mehr als 1 m nötig sein. Q10 Handbuch (1.4 DE) Sicherheitshinweise - 1... -
Seite 4: Q10

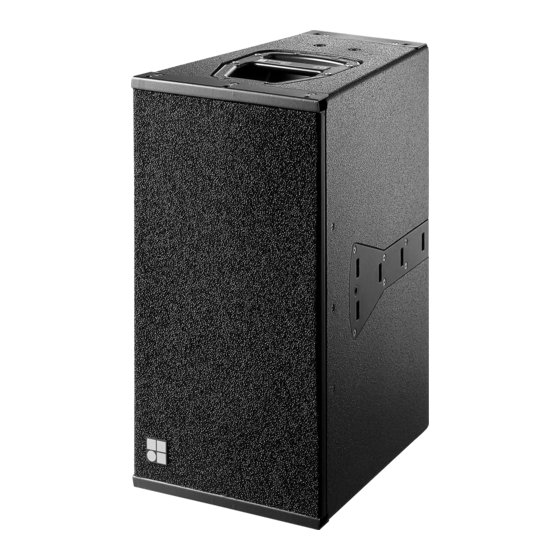

Der Q10 ist ein passiver 2-Wege-Lautsprecher, bestückt mit zwei 10”- Tieftonlautsprechern und einem 1.3”-Hochtontreiber an einem dreh- baren CD-Horn (110° x 40°) und einer passiven Frequenzweiche. Der Frequenzbereich erstreckt sich von 60 Hz bis über 17 kHz. Die zwei 10”-Neodym-Lautsprecher Dipol-Anordnung ermöglichen... -
Seite 5: Betrieb Mit D6 Oder D12
Wählen Sie das Controller-Setup Q10. Mit dem E-PAC kann ein Q10 Lautsprecher betrieben werden. Der LO IMP Mode konfiguriert den E-PAC für den Betrieb von bis zu zwei Q10 Lautsprechern, mit um 6 dB reduziertem Pegel. Zusätzlich stehen die Funktionen CUT und CPL zur Verfügung. Die Eigenschaften sind unter "Betrieb mit D6 oder D12 - Controller-... -
Seite 6: Abstrahlverhalten
HINWEIS: horizontalen Abstrahlwinkel von 110°, bis ca. 800 Hz hinab auf (siehe Fig. 5). Dieses Verhalten ändert sich deutlich, wenn der Q10 Lautsprecher in horizontaler Anordnung und gedrehtem Horn betrieben wird. Bedingt durch die Dipol-Anordnung der LF-Treiber fällt die horizontale Abstrahlung unterhalb 1 kHz deutlich enger aus als im HF-Bereich (siehe Fig. -
Seite 7: Technische Daten
580 [22.83"] Fig. 10: Q10 Gehäuseabmessungen in mm [Zoll] Drehen des Q10 Hochtonhorns Das quadratische Hochtonhorn des Q10 Lautsprechers erlaubt die Rotation des Horns um 90°. Durch eine Aussparung im Frontgitter ist das Horn direkt zugänglich. Das Horn ist intern über ein Stahlseil gegen Herausfallen gesichert. -
Seite 8: Arrays Aus Q10 Lautsprechern
Pegel und Raum wird mit 75° erreicht. Vertikale Arrays aus Q10 Lautsprechern Der vertikale Winkel zwischen benachbarten Q10 Lautsprechern kann zwischen 20° und 40° liegen. Die gleichmäßigste Abstrahlung in Pegel und Raum wird mit 35° erreicht. Kleinere vertikale Winkel zwischen den Lautsprechern ergeben eine engere Abstrahlung, führen aber zu... -
Seite 9: Herstellererklärungen
Herstellererklärungen EG-Konformität der Lautsprecher (CE-Zeichen) Diese Erklärung gilt für: - Q10 Lautsprecher Z0508 Eingeschlossen sind alle Produktionsexemplare dieses Typs, sofern sie der originalen technischen Ausführung entsprechen und keine nach- träglichen baulichen oder elektromechanischen Modifikationen erfahren haben. Hiermit wird bestätigt, dass die genannten Produkte den Schutz- anforderungen der geltenden EG-Richtlinien, einschließlich aller zu-... - Seite 10 d&b audiotechnik GmbH, Eugen-Adolff-Str. 134, D-71522 Backnang, Germany, Phone +49-7191-9669-0, Fax +49-7191-95 00 00...
