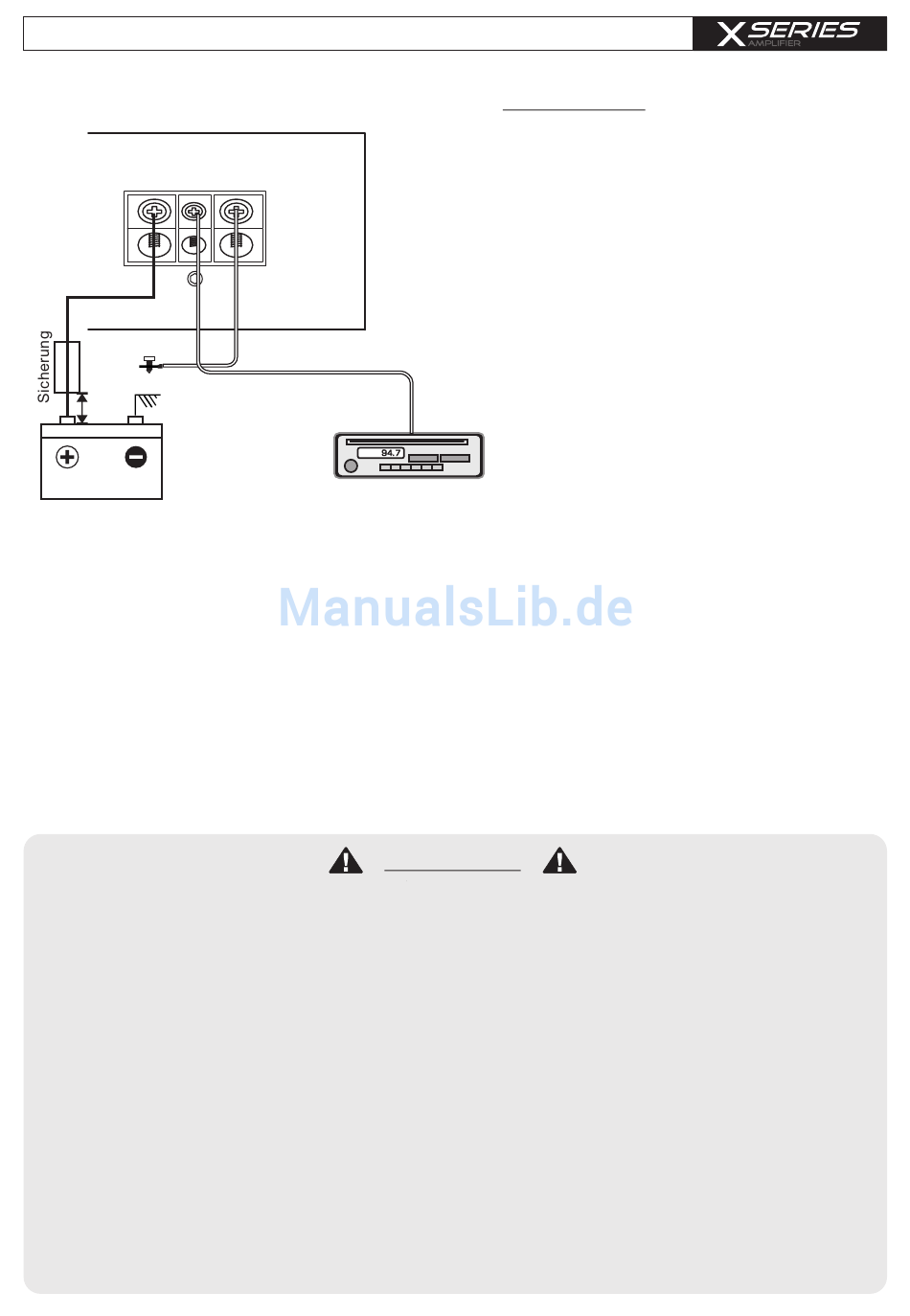

Stromanschlüsse
X 120.2 D / X 75.4 D
+12V
REM
MASSE
Max.
30 cm
BATTERIE
3. +12 V Stromanschluss
Der +12 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung direkt
an die Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungs-
halter zur Autobatterie maximal 30 cm betragen darf. Voraussetzung für ein einwandfreies
Funktionieren der Endstufe ist ein qualitativ hochwertiger Sicherungshalter sowie
ausreichende Kabelquerschnitte (10 - 16 mm ). Diese Sicherung schützt das Gerät und das
Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung
für Verstärker oder automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 -
1,5 mm² Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine
elektrischen Kabel, Benzintank, hydraulische Bremsleitungen oder andere
Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie
die Montage in zu kleinen abgeschlossenen Gehäusen oder in der Nähe von
wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie
vor weiteren äußeren Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeugen mit einer 12 V Versorgungsspannung
einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln des KFZ,
Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden müssen, die Signalkabel (Cinchkabel)
sowie die Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-,
oder Bruchgefahr besteht.
.
GND
Remote Anschluss
Steuergerät (Radio)
Achtung
ACHTUNG:
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die
Stromversorgung des Fahrzeuges ab.
Dies geschieht am Besten, indem das
Massekabel von der Batterie entfernt
wird.
2. Masseanschluss
Verbinden Sie den GND (Ground)
Anschluss der Endstufe mit der Fahr-
zeugkarosserie. Halten Sie dieses Kabel
so kurz wie möglich (Ideal bis 50 cm) und
verwenden Sie einen ausreichenden
Querschnitt (10 - 16 mm ). Stellen Sie
sicher, dass die Verbindung mit der
Karosserie farb-, schmutz- und staubfrei
ist.
2
3
2
