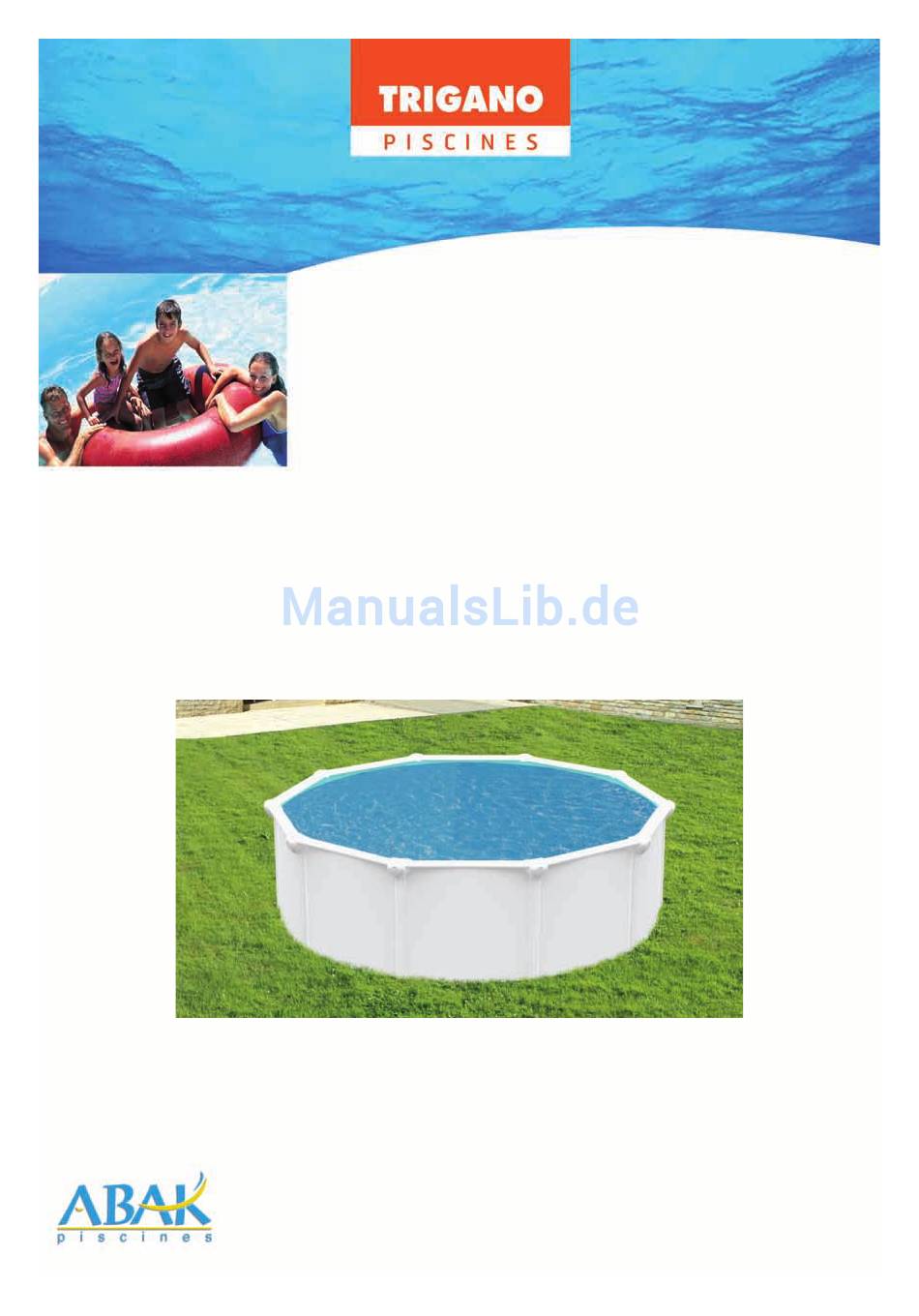

1 Notice N°880101 Rev A
N°880 101
D ..................................... P2
Montage und Installationsanleitung
Assembly instructions and user guide - Montage und installationsanleitung
Montagehandleiding en gebruiksaanwijzing - Istruzioni di montaggio e asta all'uso
Instruccione de montaje y guia de utilización - Instruções de montagem e guia de utilização
OSMOSE
RUNDE POOL
TRIGANO Jardin
Le Boulay
41170 Cormenon
France
www.triganojardin.com
sav.abak@trigano.fr
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Trigano Jardin OSMOSE WHITE
Inhaltszusammenfassung für Trigano Jardin OSMOSE WHITE
- Seite 1 Assembly instructions and user guide - Montage und installationsanleitung Montagehandleiding en gebruiksaanwijzing - Istruzioni di montaggio e asta all’uso Instruccione de montaje y guia de utilización - Instruções de montagem e guia de utilização OSMOSE RUNDE POOL TRIGANO Jardin Le Boulay 41170 Cormenon France www.triganojardin.com...
- Seite 2 2 Notice N°880101 Rev A Vor Beginn der Motange Ihres Pools, ist es wichtig, diese Anleitung vollständig zu lesen. Bewahren ACHTUNG Sie sie zum späteren Nachschlagen auf. Trotz der Sorgfalt bei der Verpackung, ist es wichtig, eine qualitative und quantitative Bestandsaufnahme aller Komponenten. Im falle eines Versäumnisses informieren Sie uns, dann verp ichten wir uns so schnell wie möglich die fehlende Teile zu senden.
-
Seite 3: Einige Vorschriften
Die Abbildungen sind keine vertragliche Elemente (in Bezug auf die Formen, Farben und Aspekte). Aus Gründen der Verbesserung seiner Produkte, TRIGANO JARDIN behält das Recht vor, jederzeit und ohne Vorankündigung die Spezifikationen, technische Details, Ausstattungen und Optionen ihrer Produkte zu modifizieren. -
Seite 4: Inhaltsverzeichnis
4 Notice N°880101 Rev A ZUSAMMENFASSUNG 1 - Zusammensetzung des Beckens ................2 - Vorbereitung der Baugrund ..................Schritt 1 - Nivellierung ....................Schritt 2 – Maßbilder und Abmessungen der Beckens........3 - 3 – Montage des Schwimmbeckens ................ Schritt 1 – Montage der untere Schienen ..............Schritt 2 –... -
Seite 5: Zusammensetzung Des Beckens
Überprüfen Sie ganz genau,daß alle Teile, die in den Spezi kationen Ihres Pools enthalten in Ihrem ACHTUNG Besitz ist. Es kann sein, dass Sie überschüssiges Schrauben. Überprüfen Sie, daß eine Tasche mit Schrauben für der Wand im Paket ist. OSMOSE WHITE OSMOSE BOIS AA Einfassung LG 910 weiß 810 007... - Seite 6 6 Notice N°880101 Rev A 1 - Zusammensetzung des Beckens (Folge) OSMOSE WHITE OSMOSE BOIS JJ Wand Schrauben 6x10 121 000 Schraubenmutter M6 121 510 Runde Scheibe M6 121 610 NN Liner OO Leiter PP Filtration QQ Komplet Skimmer...
-
Seite 7: Vorbereitung Der Baugrund
7 Notice N°880101 Rev A 2 - Vorbereitung der Baugrund Schritt 1: Nivellierung Der Untergrund muss in jedem Fall eben, fest und waagerecht sein. Der Höhenunterschied WICHTIG zwischen einem Ende des Schwimmbeckens und dem anderen darf 2 cm nicht überschreiten. Entfernen Sie Erde und Gras Festem Boden Pool... -
Seite 8: Montage Des Schwimmbeckens
8 Notice N°880101 Rev A 3 - Montage des Schwimmbeckens Schritt 1 : Montage der unteren Schienen Bevor die Montage der unteren Schienen des Beckens (EE), stellen Sie die Wand (JJ), Sand und Schrauben (KK LL, MM) innerhalb der Umrandung. Falls das Schwimmbecken nicht auf einer Betonplatte liegt, stellen Sie eine Platte von ca. 30 x 30 x 5 cm an jedem Verbindungspunkt der unteren Schienen. -
Seite 9: Schritt 3 : Legung Des Bodenteppiches
9 Notice N°880101 Rev A 820 121 121 305 Legen Sie die oberen Verbindungsplatten (820.121) auf die Wand entgegengesetzten der Pfosten (DD). Im unteren Teil, befestigen Sie die Pfosten (DD) auf ihre Verbindungsplatte (820.121) mit 3 Schrauben. Im oberen Teil, befestigen Sie die Pfosten (DD) auf ihre Verbindungsplatte (820.121) mit 1 nicht festgezogene Schraube. -
Seite 10: Schritt 6 : Installation Der Düse Und Skimmer
10 Notice N°880101 Rev A Den Liner nicht zu stark spannen. Dazu müssen Ihre Füße den Boden des Liners mit der Basis der Wand in Kontakt versetzen. Verfahren Sie gleiches auf der anderen Seite. So können Sie feststellen, ob der Liner richtig zentriert ist. Es sollte keine Falten sein. Zum Befüllen Ihres Pools, verwenden Sie ausschließlich Leitungswasser (kein Brunnen- oder Flusswasser). -
Seite 11: Schritt 7 : Installation Der Handläufe Und Abdeckungen
11 Notice N°880101 Rev A Abbildung 4 Von innen, die Gummidichtung und Rücklaufdüse anzubringen (Abbildung 4) und von außen der Druckring festschrauben. Schrauben Sie die Gewindestutzen mit Te on. Verschluß Installieren Sie den Ringrohr und die Klemmschele. Verbinden Sie den Ringrohr mit dem Verschluß (Schwimmbecken Klemmschele Rücklauf ) Sandreiniger... -
Seite 12: Schritt 8 - Ltration
12 Notice N°880101 Rev A Schritt 8 : Die Filtration Ihr Schwimmbecken ist mit einem physischen Filtersystem verwendet (Sand lter, Kartusche lter...), der um Verunreinigungen (wie Insekten, Haare, Blätter ..) zu entfernen. Die Füllhöhe des Sandes in dem Behälter des Sand lters darf 2/3 der Behälterhöhe nicht überstreichen. In die Kanalisation Rücklaufdüse Fließrichtung des Wassers... - Seite 13 13 Notice N°880101 Rev A Chemische Behandlung Chemische Behandlung ist eine zusätzliche der physikalische Behandlung und für die ordnungsgemäße Instandhaltung von Wasser in Ihrem Pool erforderlich. Für die Wasserbehandlung sind 3 Arbeitsgänge notwendig : Einstellung des pH-Werts des Wassers mittels eines Analysegeräts und einem pH-Wert-Korrektor. pH-Wert zeigt ob und wie das Wasser sauer oder alkalish sein kann.
-
Seite 14: Überwinterungsempfehlungen
Händlers und das Kaufdatum behalten, sowie der Qualitätskontrolle Zettel. Es ist notwendig, in ACHTUNG kürzester Zeit alle verschlechterte Elemente zu ändern. Verwenden Sie nur zugelassene Teile von TRIGANO JARDIN. Um Ihre Garantie zu nutzen, deklarieren Sie die direkt auf unserer website...
