Scott GENIUS 700 Handbuch Seite 13

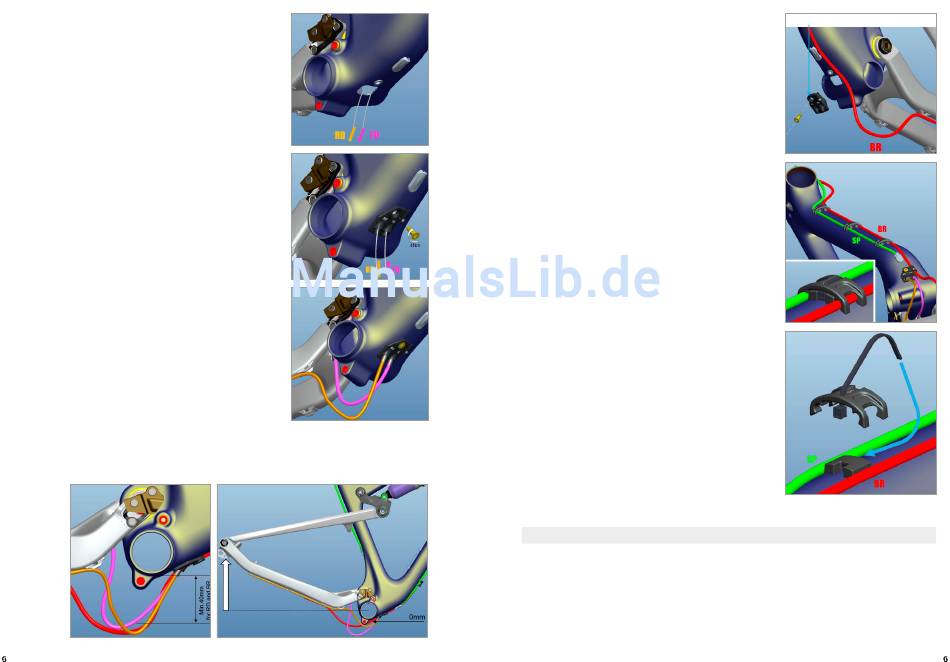

Bitte beachten Sie, dass die Kabel sich im inneren des
Rahmens einmal kreuzen müssen bevor Sie sie durch den
Kabelführungsschlitz am unteren Ende des Unterrohres
herausziehen.
Schieben Sie die Kabel durch die Kabelführung wie
abgebildet und befestigen Sie die Kabelführung am
Unterrohr mit einem 3mm Inbusschlüssel und einem
Drehmoment von 4Nm/35in/lbf
Schieben Sie nun die Kabelhüllen über die Kabel in die
Kabelführung und beachten Sie hierbei die vorgegebene
Mindestlänge der Hüllen wie unten abgebildet!
Bitte vergewissern Sie sich, dass mindestens 40mm Abstand zwischen den Hüllen und dem
Tretlagergehäuse ist, um "ghost-shifting" und/oder Schäden am Rahmen oder den Schalt-/
Bremsleitungen zu vermeiden.
| 24 DEUTSCH
GENIUS | 2016 BIKE USER MANUAL
Bitte montieren Sie die Leitung der hinteren Bremse wie
folgend abgebildet:
Bitte beachten Sie auch hier den Mindestabstand von
40mm zwischen Bremsleitung und Tretlagergehäuse!
Bitte befestigen Sie die Bremsleitung und die Leitung
der fernbedienbaren Sattelstütze (falls verbaut) am
Rahmen unter Benutzung der Befestigungsklammern
wie folgend abgebildet:
Bitte befestigen Sie die Klammern mit Kabelbindern wie
folgend abgebildet:
Die Klammern können via die SCOTT Distribution mit folgender Nummer bestellt werden:
229723 BB Cable Guide Genius (f Carbon Frame)
2016 BIKE USER MANUAL | GENIUS
USE PLASTIC GUIDE TO FIX THE BRAKE CABLE
DEUTSCH 25 |
