Verhindern Des Umkippens Des Fernsehers - Panasonic TX-L32EM5E Bedienungsanleitung

Schraube (4)
M4 × 16 (TX-L32EM5E)
(TX-L39EM5E)
M5 × 16 (TX-L50EM5E)

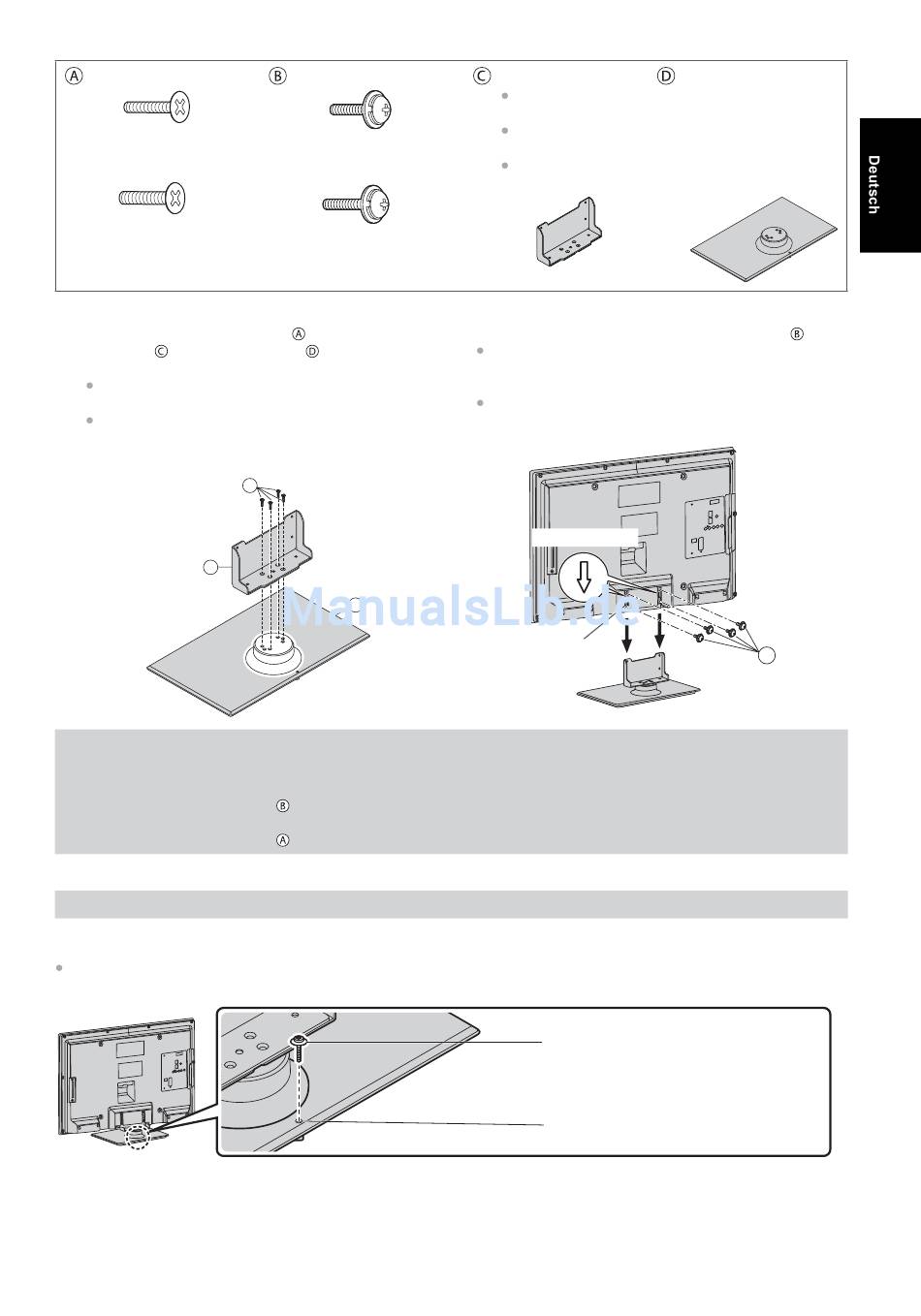

1 Zusammenbau des Standfußes
Verwenden Sie die Schrauben
Halterung sicher an der Platte
befestigen.
Achten Sie unbedingt darauf, alle Schrauben
fest anzuziehen.
Falls die Schrauben gewaltsam mit einer
falschen Ausrichtung eingeschraubt werden,
führt dies zu einem Ausreißen der Gewinde.
C
Vorderseite
Abnehmen des Standfußes vom Fernseher
Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den
Standfuß folgendermaßen:
1 Entfernen Sie die Schrauben
2 Ziehen Sie den Standfuß vom Fernseher ab.
3 Entfernen Sie die Schrauben

Verhindern des Umkippens des Fernsehers

Verwenden Sie das Umkippsicherungs-Schraubenloch und eine Schraube (im Handel erhältlich), um den Körper des
Standfußes sicher an der Aufstelloberfläche zu befestigen.
Die Stelle, wo der Standfuß befestigt wird, muss ausreichend dick sein und aus geeignetem Material bestehen.
Schraube (4)
M4 × 12 (TX-L32EM5E)
(TX-L39EM5E)
M4 × 15 (TX-L50EM5E)
, um die
zu
A
D
vom Fernseher.
aus der Halterung.
Halterung
TBL5ZA33121
(TX-L32EM5E)
TBL5ZA33131
(TX-L39EM5E)
TBL5ZA33201
(TX-L50EM5E)
2 Befestigen des Fernsehers
Verwenden Sie zum Befestigen die Schrauben
Ziehen Sie die vier Befestigungsschrauben zunächst
locker an und drehen Sie sie anschließend für eine
sichere Fixierung fest.
Führen Sie diese Arbeit auf einer waagerechten,
ebenen Unterlage aus.
Pfeilmarkierung
Loch für
Standfußbefestigung
Schraube (nicht mitgeliefert)
Durchmesser: 3 mm
Länge: 25–30 mm
Schraubenloch
Platte
‡
TBL5ZX04991
(TX-L32EM5E)
‡
TBL5ZX05021
(TX-L39EM5E)
‡
TBL5ZX05051
(TX-L50EM5E)
.
B
