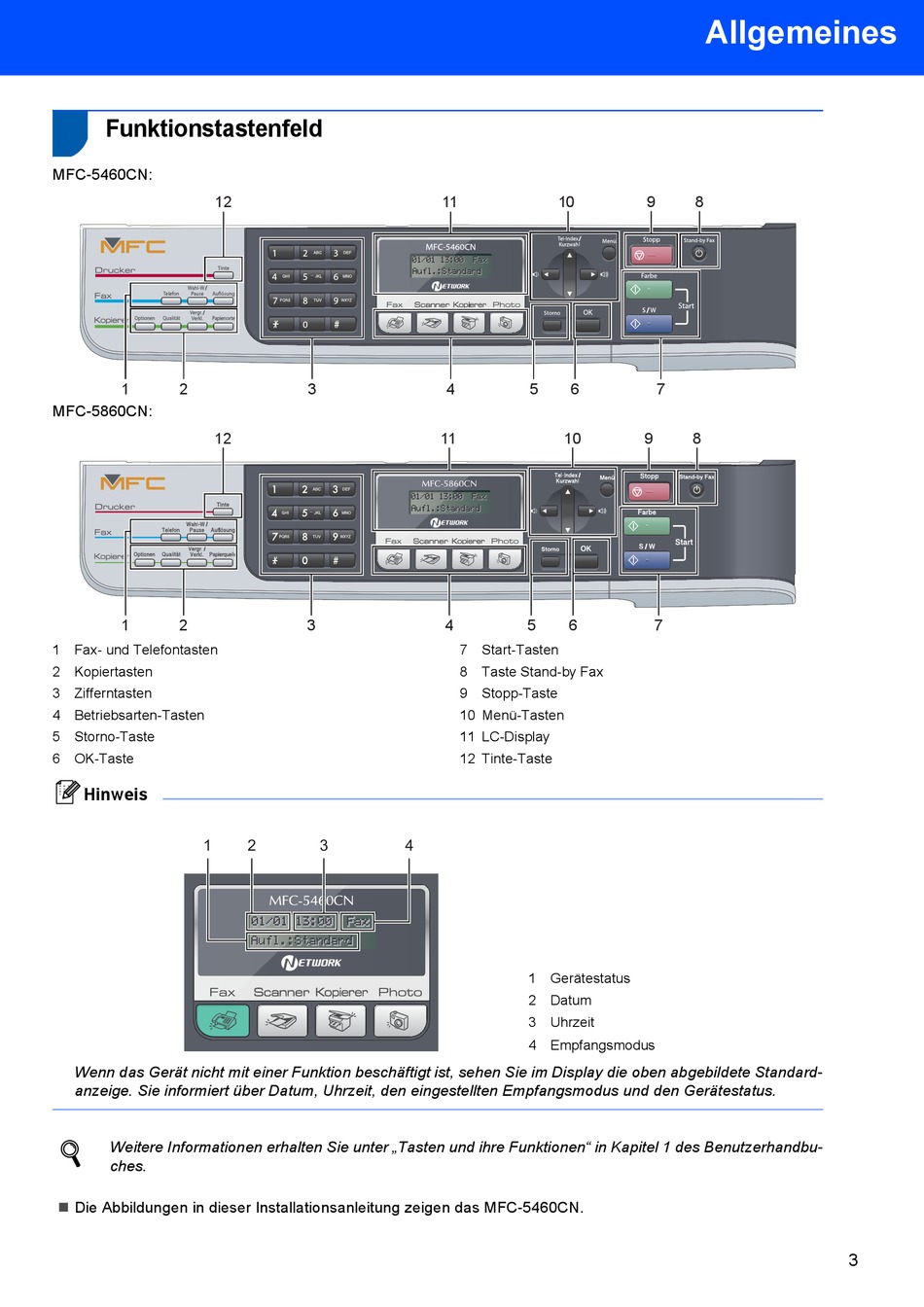

Funktionstastenfeld

2
MFC-5460CN:
12
1 2
MFC-5860CN:
12
1 2
1 Fax- und Telefontasten
2 Kopiertasten
3 Zifferntasten
4 Betriebsarten-Tasten
5 Storno-Taste
6 OK-Taste
Hinweis
1
Wenn das Gerät nicht mit einer Funktion beschäftigt ist, sehen Sie im Display die oben abgebildete Standard-
anzeige. Sie informiert über Datum, Uhrzeit, den eingestellten Empfangsmodus und den Gerätestatus.
Weitere Informationen erhalten Sie unter „Tasten und ihre Funktionen" in Kapitel 1 des Benutzerhandbu-
ches.
Die Abbildungen in dieser Installationsanleitung zeigen das MFC-5460CN.
01/01 13:00 Fax 01/01 13:00 Fax 01/01 13:00 Fax
Aufl.:Standard Aufl.:Standard Aufl.:Standard
3
01/01 13:00 Fax
01/01 13:00 Fax 01/01 13:00 Fax
Aufl.:Standard Aufl.:Standard Aufl.:Standard
3
2 3 4
Aufl.:Standard
11 10
4 5 6
11 10
4 5 6
7 Start-Tasten
8 Taste Stand-by Fax
9 Stopp-Taste
10 Menü-Tasten
11 LC-Display
12 Tinte-Taste
1 Gerätestatus
2 Datum
3 Uhrzeit
4 Empfangsmodus
Allgemeines
9 8
7
9 8
7
3
