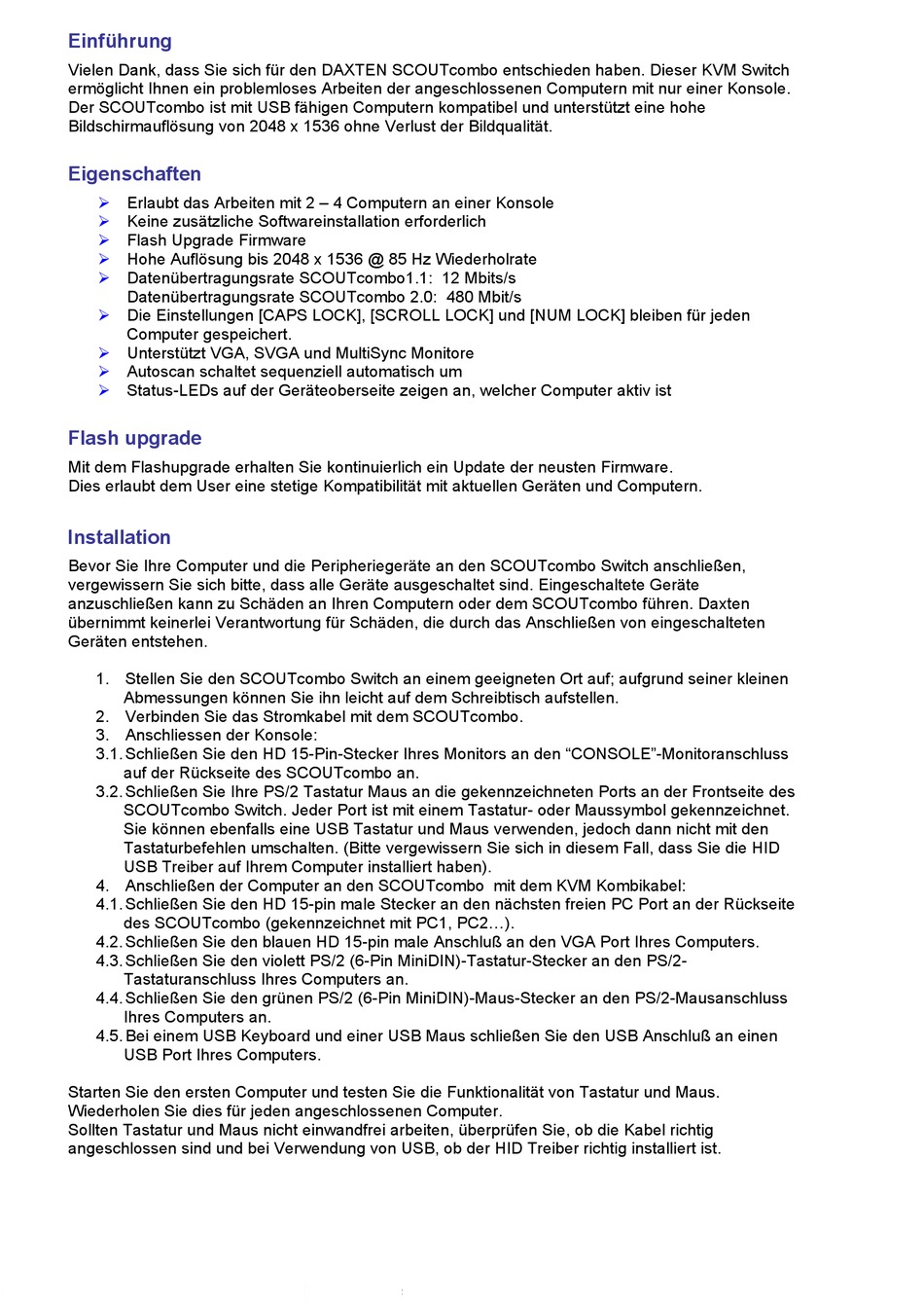

Einführung
Vielen Dank, dass Sie sich für den DAXTEN SCOUTcombo entschieden haben. Dieser KVM Switch
ermöglicht Ihnen ein problemloses Arbeiten der angeschlossenen Computern mit nur einer Konsole.
Der SCOUTcombo ist mit USB fähigen Computern kompatibel und unterstützt eine hohe
Bildschirmauflösung von 2048 x 1536 ohne Verlust der Bildqualität.
Eigenschaften
Erlaubt das Arbeiten mit 2 – 4 Computern an einer Konsole
!
! Keine zusätzliche Softwareinstallation erforderlich
! Flash Upgrade Firmware
! Hohe Auflösung bis 2048 x 1536 @ 85 Hz Wiederholrate
! Datenübertragungsrate SCOUTcombo1.1: 12 Mbits/s
Datenübertragungsrate SCOUTcombo 2.0: 480 Mbit/s
Die Einstellungen [CAPS LOCK], [SCROLL LOCK] und [NUM LOCK] bleiben für jeden
!
Computer gespeichert.
! Unterstützt VGA, SVGA und MultiSync Monitore
! Autoscan schaltet sequenziell automatisch um
! Status-LEDs auf der Geräteoberseite zeigen an, welcher Computer aktiv ist
Flash upgrade
Mit dem Flashupgrade erhalten Sie kontinuierlich ein Update der neusten Firmware.
Dies erlaubt dem User eine stetige Kompatibilität mit aktuellen Geräten und Computern.

Installation

Bevor Sie Ihre Computer und die Peripheriegeräte an den SCOUTcombo Switch anschließen,
vergewissern Sie sich bitte, dass alle Geräte ausgeschaltet sind. Eingeschaltete Geräte
anzuschließen kann zu Schäden an Ihren Computern oder dem SCOUTcombo führen. Daxten
übernimmt keinerlei Verantwortung für Schäden, die durch das Anschließen von eingeschalteten
Geräten entstehen.
1. Stellen Sie den SCOUTcombo Switch an einem geeigneten Ort auf; aufgrund seiner kleinen
Abmessungen können Sie ihn leicht auf dem Schreibtisch aufstellen.
2. Verbinden Sie das Stromkabel mit dem SCOUTcombo.
3. Anschliessen der Konsole:
3.1. Schließen Sie den HD 15-Pin-Stecker Ihres Monitors an den "CONSOLE"-Monitoranschluss
auf der Rückseite des SCOUTcombo an.
3.2. Schließen Sie Ihre PS/2 Tastatur Maus an die gekennzeichneten Ports an der Frontseite des
SCOUTcombo Switch. Jeder Port ist mit einem Tastatur- oder Maussymbol gekennzeichnet.
Sie können ebenfalls eine USB Tastatur und Maus verwenden, jedoch dann nicht mit den
Tastaturbefehlen umschalten. (Bitte vergewissern Sie sich in diesem Fall, dass Sie die HID
USB Treiber auf Ihrem Computer installiert haben).
4. Anschließen der Computer an den SCOUTcombo mit dem KVM Kombikabel:
4.1. Schließen Sie den HD 15-pin male Stecker an den nächsten freien PC Port an der Rückseite
des SCOUTcombo (gekennzeichnet mit PC1, PC2...).
4.2. Schließen Sie den blauen HD 15-pin male Anschluß an den VGA Port Ihres Computers.
4.3. Schließen Sie den violett PS/2 (6-Pin MiniDIN)-Tastatur-Stecker an den PS/2-
Tastaturanschluss Ihres Computers an.
4.4. Schließen Sie den grünen PS/2 (6-Pin MiniDIN)-Maus-Stecker an den PS/2-Mausanschluss
Ihres Computers an.
4.5. Bei einem USB Keyboard und einer USB Maus schließen Sie den USB Anschluß an einen
USB Port Ihres Computers.
Starten Sie den ersten Computer und testen Sie die Funktionalität von Tastatur und Maus.
Wiederholen Sie dies für jeden angeschlossenen Computer.
Sollten Tastatur und Maus nicht einwandfrei arbeiten, überprüfen Sie, ob die Kabel richtig
angeschlossen sind und bei Verwendung von USB, ob der HID Treiber richtig installiert ist.
