Bedienungsanleitung

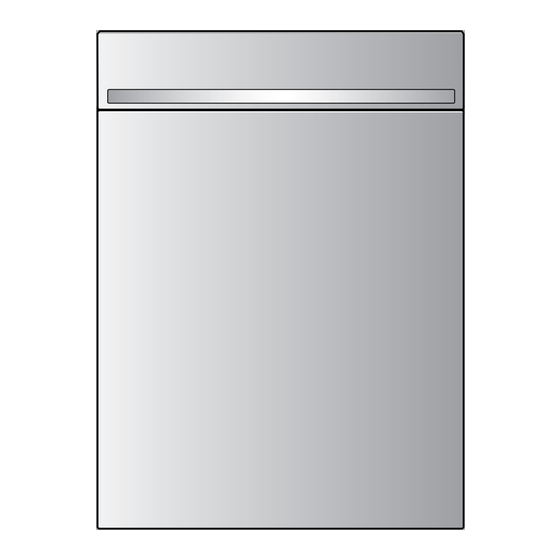

GSX 4966 G, GSX 6966 G

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bauknecht GSX 4966 G

  • Seite 1 Bedienungsanleitung GSX 4966 G, GSX 6966 G...
  • Seite 2 Liebe Bauknecht-Kundin, lieber Bauknecht-Kunde Wir danken Ihnen, dass Sie sich für ein Gerät von Bauknecht entschieden haben. Sie haben damit auf Qualität und Dauerhaftigkeit gesetzt. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem die Zeit, um diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ....5 Bestimmungsgemässe Verwendung ... 6 Bei Kindern im Haushalt ....7 Zum Gebrauch .
  • Seite 4 ... Inhalt Pflege und Wartung Wasserenthärter ..... . Regeneriersalz einfüllen ....Glanzmittel einfüllen .
  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch der sachgemässe Um- gang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Vor der ersten Inbetriebnahme •...
  • Seite 6: Bestimmungsgemässe Verwendung

    ... Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät ist ausschliesslich zum Spülen von haushaltüblichem Geschirr und Besteck mit Wasser und handelsüblichen, spülmaschinentauglichen Spülmit- teln geeignet. Gerät nur im Haushalt und für den angegebenen Zweck benut- zen. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für eventuelle Schäden übernommen werden.
  • Seite 7: Bei Kindern Im Haushalt

    ... Sicherheitshinweise Bei Kindern im Haushalt • Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein, Er- stickungsgefahr! Verpackungsteile von Kindern fernhalten. • Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.
  • Seite 8: Zum Gebrauch

    ... Sicherheitshinweise Zum Gebrauch • Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. • Nehmen Sie das Gerät nicht in Betrieb, wenn die Zuleitung beschädigt ist oder das Gerät sichtbare Beschädigungen aufweist. Wenden Sie sich an unseren Kundendienst, falls Sie Mängel feststellen.
  • Seite 9 ... Sicherheitshinweise • Füllen Sie nie Spülmittel in den Glanzmittelbehälter oder in den Regeneriersalz- behälter ein. Sollte dies trotzdem passiert sein, darf das Gerät keinesfalls in Betrieb genommen werden, da sonst kostspielige Schäden entstehen. Rufen Sie das Service-Center an (siehe «Kundendienst und Garantie» auf Seite 62). •...
  • Seite 10: Ihr Gerät

    Ihr Gerät Vor dem ersten Spülen A Den Salzbehälter des Wasserenthärters zuerst mit Wasser (ca. 1,5 l) und an- schliessend mit 1 kg Regeneriersalz auffüllen (siehe «Regeneriersalz einfüllen» auf Seite 42). Aus Hygienegründen empfiehlt sich der Einsatz von Regenerier- salz auch bei niedriger Wasserhärte. A Glanzmittel in den Glanzmittelbehälter einfüllen (siehe «Glanzmittel einfüllen»...
  • Seite 11: Geräteaufbau

    ... Ihr Gerät Geräteaufbau Türgriff (nicht im Lieferumfang enthalten) Bedienungs- und Anzeigeelemente Gerätetür Geschirrkörbe Salzbehälter Decksieb mit Grob-/Feinsieb und Fremdkörperfalle Glanzmittelbehälter Spülmittelbehälter Programmkurzanleitung 10 Besteckkorb 11 Sprüharme...
  • Seite 12: Bedienungs- Und Anzeigeelemente

    ... Ihr Gerät Bedienungs- und Anzeigeelemente Tasten 1 Programmwahl mit Kontrolllampe 2 Energiesparen mit Kontrolllampe 3 Nur-Oberkorb-Spülen mit Kontrolllampe 4 Startaufschub 5 Programmende mit Kontrolllampe Programm- und Hinweissymbole mit Kontrolllampen 6 Anzeige für: Alltag Intensiv Kurz/Glas Vorspülen Fondue/Raclette Norm/Standard Nachfüllanzeige Salz Nachfüllanzeige Glanzmittel Digitalanzeige 9 Anzeige für:...
  • Seite 13 ... Ihr Gerät Kontrolllampen Kontrolllampen blinken: Spülprogramme bzw. Funktionen können gewählt werden. Kontrolllampe der Taste «Programmende» blinkt: Das Spülprogramm ist beendet. Kontrolllampen leuchten: Spülprogramm bzw. Funktion ist aktiv. Kontrolllampen dunkel: Spülprogramm bzw. Funktion ist ausgeschaltet. Signalton Unterschiedliche Signaltöne sind hörbar bei Gerätestörungen und beim Program- mende (siehe «Signalton»...
  • Seite 14: Spülprogrammübersicht

    Spülprogrammübersicht Programm/Symbol Anwendungsbereich Alltag Normal verschmutztes Geschirr, kein angebrannter oder stark haftender, einge- trockneter Schmutz. Kurz/Glas Leicht verschmutztes Geschirr, insbesondere Glaswaren, Apéro- und Kaffeege- schirr (schonendes Kurzprogramm). Fondue/Raclette Angebrannter Schmutz und starke Verschmutzungen, insbesondere Käsean- schmutzungen (Fondue- und Raclettegeschirr), Gratinformen. Intensiv Stark verschmutztes Spülgut, eingetrocknete und angebrannte Speisereste in Töp- fen und Gratinformen.
  • Seite 15 ... Spülprogrammübersicht Programmablauf/Verbrauchsdaten Zwischen- Glanz- Trock- Vorspülen Reinigen Dauer Wasser Energie spülen spülen 55 °C 70 °C 1 Std. 10 Min. 14 l 1,25 kWh Nein 45 °C 65 °C 45 Min. 12 l 0,95 kWh 65 °C 65 °C 2 Std.
  • Seite 16: Zusatzfunktionen

    ... Spülprogrammübersicht Zusatzfunktionen Zu den Spülprogrammen können die beiden Zusatzfunktionen «Nur-Oberkorb- Spülen» und «Startaufschub» angewählt werden. Die Zusatzfunktion «Energiesparen» kann nur bei den Spülprogrammen «Alltag», «Kurz/Glas», «Intensiv» und «Norm/Standard» angewählt werden. Funktion/Symbol Funktionsbeschreibung Reduziert die Spültemperatur beim Programmschritt «Reinigen» um 5 °C. Energiesparen Dies spart ca.
  • Seite 17: Fondue/Raclette-Programm

    Fondue/Raclette-Programm Anwendungsbereiche • Entfernt starke Käseverschmutzungen, wie es bei Fondue- und Raclettegeschirr üblich ist. • Entfernt angebrannten Schmutz aus Gratinformen. • Alle sonst üblichen Geschirrsorten können gereinigt werden. Tipps für ein optimales Ergebnis • Emaillierte Metallcaquelons sowie Caquelons aus Steingut können problemlos im Geschirrspüler gereinigt werden.
  • Seite 18 ... Fondue/Raclette-Programm • Raclettepfännchen im Oberkorb gemäss Abbildung einordnen. • Verwenden Sie zur Schonung Ihres Caquelons und zur Vermeidung von ex- trem stark angebrannten Verschmutzungen eine Aluminium-Rondelle (Wärme- verteil-Platte), die zwischen Rechaud und Caquelon platziert wird. Stark verkohlte Verschmutzungen sind durch das Spülen im Gerät leider nicht vollständig entfernbar.
  • Seite 19: Benutzereinstellungen

    Benutzereinstellungen Alle Benutzereinstellungen werden bei offener Gerätetür durchgeführt, wenn kein Spülprogramm abläuft. Kindersicherung Die Kindersicherung soll ein zufälliges Starten oder Abbrechen eines Spülpro- gramms durch Kleinkinder verhindern. A Taste «Programmende» 5 während 5 Sekunden gedrückt halten. – In der Digitalanzeige erscheint A Taste «Programmende»...
  • Seite 20 ... Benutzereinstellungen Signalton A Taste «Programmende» 5 während 5 Sekunden gedrückt halten. – In der Digitalanzeige erscheint A Taste «Programmende» 5 loslassen. – Kontrolllampe blinkt. A Taste «Programmende» 5 zweimal antippen. – Kontrolllampen der Tasten 1 und 5 blinken. A Taste «Programmwahl» 1 antippen, um die verschiedenen Signaltoneinstellun- gen auszuwählen.
  • Seite 21 ... Benutzereinstellungen Wasserhärte Ihr Gerät ist mit einem automatischen Kalksensor ausgerüstet. Die Wasserhärtestu- fe muss deshalb nicht eingestellt werden. Das Gerät startet den Regeneriervor- gang zum richtigen Zeitpunkt automatisch. Es besteht jedoch weiterhin die Möglichkeit, Einstellungen gemäss Härtestufenta- belle (siehe «Wasserenthärter» auf Seite 41) vorzunehmen. A Taste «Programmende»...
  • Seite 22: Spülen

    Spülen Gerät vorbereiten A Gegebenenfalls Stromversorgung einschalten. A Gegebenenfalls Wasserhahn öffnen. A Falls nötig, Regeneriersalz und Glanzmittel einfüllen (siehe ab Seite 42 bis Seite 45). A Gerätetür öffnen. – Ein eventuell laufendes Spülprogramm wird dadurch automatisch unterbro- chen (siehe «Spülprogramm unterbrechen» auf Seite 28). Spülgut einfüllen Genaue Angaben zum optimalen Beladen der Geschirrkörbe finden Sie unter «Geschirrkörbe beladen»...
  • Seite 23 ... Spülen Spülmittel einfüllen A Spülmittelbehälter öffnen durch Druck auf den Verschluss in Pfeilrichtung. A Spülmittel in den Behälter geben. • Dosierung gemäss Angaben des Spülmittel-Herstellers. • Die Markierung «MIN/MAX» beachten! A Deckel schliessen. Tabs einfüllen A Tabs flach in das Dosierfach legen. Tabs...
  • Seite 24 ... Spülen Hinweise zur Wahl des Spülmittels • Nur Markenspülmittel verwenden. • Die auf der Packung aufgedruckten Dosiervorschriften müssen genau eingehal- ten werden. • Die Beratungsstellen der Spülmittel-Hersteller helfen bei Problemen (z.B. Spül- mitteldosierung) gerne weiter. • Auf keinen Fall Handspülmittel verwenden, da diese starken Schaum bilden und Funktionsstörungen bewirken.
  • Seite 25: Spülprogramm Wählen

    ... Spülen Spülprogramm wählen A Bei offener Gerätetür die Taste «Programmwahl» 1 so oft antippen, bis die Kontrolllampe über dem gewünschten Spülprogramm leuchtet, siehe «Spülpro- grammübersicht» auf Seite 14. – Die Kontrolllampe des gewählten Spülprogramms leuchtet. – Die Kontrolllampen der Tasten «Programmwahl» 1, der wählbaren Zusatz- funktionen 2 und 3 sowie «Programmende»...
  • Seite 26: Zusatzfunktionen Wählen

    ... Spülen Zusatzfunktionen wählen Nach der Wahl des gewünschten Spülprogrammes können, innerhalb von 15 Se- kunden, Zusatzfunktionen gewählt werden. Die Zusatzfunktion «Energiesparen» kann nicht mit den Spülprogrammen «Fon- due/Raclette» und «Vorspülen» kombiniert werden. «Energiesparen» und «Nur-Oberkorb-Spülen» A Taste der gewünschten Zusatzfunktion «Energiesparen» 2 oder «Nur- Oberkorb-Spülen»...
  • Seite 27 ... Spülen Startaufschub Der Startaufschub ermöglicht das Spülen in Randstunden (z.B. mit Nachtstrom). Sie können maximal 20 Stunden einstellen. Die letztmalig eingegebene Startauf- schubzeit wird als Vorschlag angezeigt. Einstellen A Spülprogramm und Zusatzfunktionen wählen. – Die jeweiligen Kontrolllampen leuchten. A Taste «Startaufschub» 4 so oft antippen, bis die gewünschte Startaufschubzeit angezeigt wird.
  • Seite 28: Spülprogramm Unterbrechen

    ... Spülen Spülprogramm unterbrechen Das Geschirr und das Wasser können heiss sein, Verbrühungsgefahr! A Gerätetür vorsichtig öffnen. – Der Spülbetrieb wird unterbrochen. – Die aktuellen Anzeigen blinken. Nach Schliessen der Gerätetür sind bis zu fünf Anlaufgeräusche mit an- schliessenden kurzen Pausen zu hören, falls die Wassertemperatur höher als 40 °C ist.
  • Seite 29: Programmende

    ... Spülen Programmende Nach Ablauf des Spülprogrammes ertönt kurz ein fünffacher Signalton (siehe «Si- gnalton» auf Seite 20). Entladen A Nach dem Programmende vorzugsweise ca. 30 Minuten warten, damit das Geschirr etwas abkühlen kann, anschliessend die Gerätetür öffnen. – Nach ca. 30 Minuten ertönt während ca. einer Minute ein Signalton. A Geschirr herausnehmen oder bis zum nächsten Gebrauch im Gerät lassen.
  • Seite 30: Bedienung Bei Aktiver Kindersicherung

    ... Spülen Bedienung bei aktiver Kindersicherung Bei aktiver Kindersicherung muss diese vor der Programmwahl zuerst durch gleichzeitiges Drücken zweier Tasten überwunden werden. Ist der «Programmein- stieg» erfolgt, können die weiteren Bedienschritte (wie in den vorangegangenen Abschnitten beschrieben) ausgeführt werden. Der Programmeinstieg erfolgt bei offener Gerätetür. Programmeinstieg A Gerätetür öffnen.
  • Seite 31 ... Spülen Startaufschubzeit löschen A Gerätetür öffnen. A Taste «Programmende» 5 gedrückt halten. Taste «Startaufschub» 4 so oft an- tippen, bis in der Digitalanzeige die Programmdauer angezeigt wird. – Gerätetür schliessen. – Das gewählte Spülprogramm startet. Programmabbruch Das Geschirr und das Wasser können heiss sein, Verbrühungsgefahr! A Gerätetür vorsichtig öffnen.
  • Seite 32: Geschirrkörbe Einrichten

    ... Spülen Geschirrkörbe einrichten Alle beweglichen Elemente der Geschirrkörbe sind anthrazitfarben. Damit Sie Ihr Gerät optimal nutzen können, finden Sie auf Seite 35 einige Beladetipps. Oberkorb Der Oberkorb kann in der Höhe beidseitig oder einseitig um ca. 4 cm verstellt werden.
  • Seite 33 ... Spülen Tablare Im Oberkorb befinden sich drei bewegliche Tablare 1. Ein Zwischenraster ermöglicht, die Tablare auch als Gläserstützen zu verwenden. Gläserhalter Der Gläserhalter 2 im Oberkorb kann in der Höhe zwischen zwei Anschlägen stu- fenweise verschoben werden. Zusätzlich kann der Bügel geschwenkt werden.
  • Seite 34: Aufrichten

    ... Spülen Unterkorb Die Rechen sind, je nach Bedarf, einzeln oder gemeinsam abklappbar. In dieser Position er- halten Sie eine grössere Auflagefläche. Bei- spielsweise für grosse Platten, Pfannen, Schüsseln oder viele Tassen und Gläser. Abklappen A Rechen 1 aus der Halterung 2 anheben und nach vorne abklappen.
  • Seite 35: Geschirrkörbe Beladen

    ... Spülen Geschirrkörbe beladen Nicht jedes Geschirr ist für eine maschinelle Reinigung geeig- net. Beachten Sie bitte die Hinweise unter «Tipps rund um das Spülen» ab Seite 51. Das Geschirr sollte von groben und festen Speiseresten und Fremdkörpern befreit sein. Insbesondere dürfen Zahnstocher nicht ins Gerät gelangen. Diese führen zur Verstopfung des Grob-/Feinsiebes (siehe «Pflege und Wartung»...
  • Seite 36 ... Spülen Unterkorb A Bis zum Anschlag herausziehen und füllen. • Grössere Geschirrteile wie Teller, Schüsseln, Platten und Töpfe platzieren. Schüsseln aus Kunststoff im Oberkorb platzieren. Im Unterkorb könnten diese durch den Wasserdruck abheben und mit dem drehenden Sprüharm in Kontakt kommen. Besteckkorb Um eine Verletzungsgefahr auszuschliessen, sind Messer und Besteckteile mit spitzen und scharfen Bereichen so in den Be-...
  • Seite 37: Pflege Und Wartung

    Pflege und Wartung Reinigung allgemein Der Innenraum des Gerätes reinigt sich bei richtiger Spülmitteldosierung selbst. Wir empfehlen, das Gerät zweimal jährlich mit einem Maschinenpfleger zu reini- gen (siehe «Zubehör» auf Seite 53). Die Gebrauchsanweisung des Maschinenpflegers ist unbedingt zu beach- ten.
  • Seite 38 ... Pflege und Wartung Siebe reinigen Das Siebsystem besteht aus Decksieb 1, Grob- sieb mit Fremdkörperfalle 2 und Feinsieb 3. Ein verstopftes Sieb behindert den Wasserab- lauf und löst die Störungsanzeige «A2» aus (siehe «Was tun, wenn ...» ab Seite 46). Daher sind die Siebe periodisch zu kontrollieren und nötigenfalls zu reinigen.
  • Seite 39: Oberer Sprüharm

    ... Pflege und Wartung Sprüharme reinigen Ist die Reinigung unbefriedigend oder wird das Spülmittel nicht vollständig ausge- waschen, können die Sprühdüsen der Sprüharme verstopft sein. Oberer Sprüharm A Oberkorb ganz herausziehen. A Mutter 1 nach links drehen und herausnehmen. A Sprüharm 2 von der Drehachse abziehen und unter fliessendem Wasser gut ausspülen.
  • Seite 40 ... Pflege und Wartung Filtersieb im Wasseranschluss reinigen Sollte nur von Fachleuten ausgeführt werden. Bei unsachge- mässer Ausführung besteht Überschwemmungsgefahr! Das eingebaute Filtersieb im Wasseranschluss kann durch Kalkablagerungen, Rost oder Fremdkörper verstopft werden. Dies kann die Störungsanzeige «A9» auslösen (siehe «Was tun, wenn ...» ab Seite 46). A Wasserhahn schliessen.
  • Seite 41 ... Pflege und Wartung Wasserenthärter Der eingebaute Wasserenthärter entzieht dem Wasser den Kalk und ermöglicht so eine einwandfreie Reinigung. Seine Wirksamkeit wird durch regelmässiges, automatisches Regenerieren gewährleistet. Die Häufigkeit des Regeneriervorgangs ist von der Wasserhärte abhängig, härte- res Wasser erfordert häufigeres Regenerieren. Der Regeneriervorgang startet während des Trocknens am Schluss des Spülpro- grammes.
  • Seite 42: Regeneriersalz Einfüllen

    ... Pflege und Wartung Einstellung bei hausinternem Ionenaustauscher (Wasserenthärtungsanlage) Die Härtestufe 5°H muss am Gerät eingestellt werden, wenn: • das Zulaufwasser vor dem hausinternen Ionenaustauscher eine Härte von 65 °fH oder mehr aufweist. Vergewissern Sie sich, dass das im Gerät verwendete Wasser durch den hausinternen Ionenaustauscher fliesst.
  • Seite 43 ... Pflege und Wartung A Gerätetür öffnen und Unterkorb herausziehen oder allenfalls herausnehmen. A Salzbehälterdeckel durch Anheben am Griff öffnen. A Deckel bis zum Anschlag aufrichten. Gleichzeitig erscheint ein Trichter, der das Einfüllen des Salzes erleichtert. A Bei der ersten Inbetriebnahme zuerst mit ca. 1,5 l Wasser auffüllen.
  • Seite 44: Glanzmittel Einfüllen

    ... Pflege und Wartung Glanzmittel einfüllen Niemals Spülmittel in den Glanzmittelbehälter einfüllen. Verschüttetes Glanzmittel aufwischen (Gefahr von Schaum- bildung und Störungsanzeige «A2», siehe «Was tun, wenn ...» ab Seite 46). Bitte beachten Sie die Sicherheits- und Warnhinweise der Hersteller von Glanzmitteln. Das Glanzmittel bewirkt, dass das letzte Spülwasser (Glanzspülen) tropfenfrei ab- fliesst.
  • Seite 45 ... Pflege und Wartung A Glanzmittel höchstens bis Markie- rung «max.» einfüllen (1,3 dl reichen max. 1,3 dl für etwa 35 Spülgänge bei mittlerer Dosierung «4»). A Deckel 2 wieder einsetzen und mit ei- ner Vierteldrehung im Uhrzeigersinn schliessen. A Verschüttetes Glanzmittel wegwischen.
  • Seite 46: Kleine Störungen Selbst Beheben

    Kleine Störungen selbst beheben Störungshinweis durch Signalton – Störungen werden vom Gerät durch einen zweifachen Signalton angezeigt. Dieser ertönt während einer Minute. – Detaillierte Informationen zur aktuellen Störung sind nach Öffnen der Geräte- tür in der Digitalanzeige ersichtlich. – Bei Benutzereinstellung ertönt kein Signalton.
  • Seite 47 ... Kleine Störungen selbst beheben ... in der Anzeige (Wasserablauf) steht und die Kontrolllampe der Taste blinkt Mögliche Ursache Behebung • Grob-/Feinsieb verstopft. A Störung beseitigen. • Ablaufschlauch geknickt. A Störungsanzeige durch Antippen der Taste • Ablaufpumpe oder Sifon quittieren. verstopft.
  • Seite 48 ... Kleine Störungen selbst beheben ... in der Anzeige z.B. steht und die Kontrolllampe der Taste blinkt Mögliche Ursache Behebung • Verschiedene Situationen A Störungsanzeige durch Antippen der Taste im Gerät können zu einer quittieren. «F»-Meldung führen. Bleibt die Fehleranzeige stehen, sind folgende Massnahmen durchzuführen.
  • Seite 49 ... Kleine Störungen selbst beheben ... das Gerät nicht startet A Gerätetür schliessen. A Netzstecker einstecken. A Sicherungen prüfen. A «Bedienung bei aktiver Kindersicherung» (siehe Seite 30) beachten..das Geschirr nicht sauber wird A Stärkeres Spülprogramm wählen. A Geschirrkörbe anders beladen, besonders Spritzschatten vermeiden. A Grob- und Feinsieb reinigen und richtig einsetzen.
  • Seite 50: Stromunterbruch, Betriebsunterbruch

    ... Kleine Störungen selbst beheben ... am Spülgut Rostflecken sichtbar sind A Nach dem Ein- oder Nachfüllen von Regeneriersalz das Programm «Vorspü- len» ohne Geschirr starten. A Fremdrost von Besteck, Töpfen, aus der Wasserleitung etc. (Gerät besteht aus rostfreiem Stahl)..
  • Seite 51: Tipps Rund Um Das Spülen

    Tipps rund um das Spülen Geschirr Nicht jedes Geschirr ist für eine maschinelle Reinigung geeignet: • Laugen- und wärmeempfindliche Teile aus Holz oder Kunststoff wie auch kunst- gewerbliche Gegenstände sind manuell zu reinigen. • Überglasdekors sind nicht widerstandsfähig und werden mit der Zeit abgelöst. •...
  • Seite 52: Technische Daten

    Technische Daten Abmessungen SMS 55 EURO 60 Grossraum Grossraum Höhe: 82,5/86,5 cm 82,5/86,5 cm Breite: 54,6 cm 59,6 cm Tiefe: 57,1 cm 57,1 cm Gewicht: 42,0 kg 42,0 kg Wasseranschluss/Ablauf Kalt- oder Warmwasser bis 70 °C: G¾“ Erlaubter Druck Wasserzuleitung: 1–6 bar Max.
  • Seite 53: Zubehör Und Ersatzteile

    ... Technische Daten Zubehör und Ersatzteile Zubehör Besteckkorb «kleines Element» Tasseneinsatz Sprühkopf für Kuchenbleche Besteckauflage Tablar Maschinenpfleger Ersatzteile 1 Filtersieb mit Dichtung 2 Fasit Dichtung 3 Grobsieb 4 Feinsieb...
  • Seite 54: Unterkorb

    ... Technische Daten Hinweise für Prüfinstitute Fassungsvermögen: 12 Massgedecke Einordnung: siehe nachfolgende Skizzen Reinigermenge: 5 g Referenzreiniger in den Spülraum geben (Vorspülen) 25 g Referenzreiniger in den Spülmittelbehälter geben (Reinigen) Dosiervorrichtung Glanzmittel: Einstellung «6» Deklarationsprogramm: Norm/Standard Oberkorb Dessertteller 1 unter der grossen Schüssel Korb ganz absenken.
  • Seite 55 ... Technische Daten Besteckkorb SLF = Suppenlöffel TLF = Teelöffel DLF = Dessertlöffel M = Messer = Gabel = Servierlöffel (2 Stück) = Serviergabel (1 Stück) = Saucenlöffel (1 Stück) Besteck senkrecht ohne gegenseitigen Kontakt einordnen. A, B und C müssen jeweils schräg in den Besteckkorb eingesetzt werden.
  • Seite 56 ... Technische Daten Geräuschmessung Die Messung ist gemäss der Norm EN 60704-2-3 Pkt. 6.1.3 durchzuführen. Die am Gerät befindliche Installationsanleitung ist zu beachten. A Das Gerät ist gemäss beiliegender Installationsanleitung zu montieren. Insbe- sondere ist das Gleitblech bei den entsprechenden Geräten am Boden festzu- schrauben.
  • Seite 57: Entsorgung

    Entsorgung Verpackung • Die Verpackung (Karton, Kunststofffolie PE und Styropor EPS) sind gekenn- zeichnet und sollen wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Gerät vom Stromnetz trennen. Bei fest installierten Geräten ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •...
  • Seite 58 Notizen...
  • Seite 59 ... Notizen...
  • Seite 60 Stichwortverzeichnis Ablauf 52 Garantie 63 Abmessungen 52 Gerät vorbereiten 22 Anwendungsbereich 14 Geräteaufbau 11 Gerätebeschreibung 10 Geräuschmessung 56 Bedienungs- und Geschirrkörbe beladen Anzeigeelemente 12 Besteckkorb 36 Benutzereinstellungen 19 Oberkorb 35 Betriebsunterbruch 50 Unterkorb 36 Geschirrkörbe einrichten Gläserhalter 33 Deinstallation 57 Oberkorb 32 Digitalanzeige 12 Tablare 33...
  • Seite 61 ... Stichwortverzeichnis Pflege 37 Technische Daten 52 Programmablauf 15 Tipps rund um das Spülen 51 Programmende 29 Überschwemmungsschutz 52 Regeneriersalz einfüllen 42 Reinigerprodukte, kombinierte (Tabs/Pulver) 24 Verbrauchsdaten 15 Reinigung Verpackung 57 Allgemein 37 Aussen 37 Filtersieb im Wasseranschluss 40 Wartung 37 Siebe 38 Wasseranschluss 9, 52 Sprüharme 39...
  • Seite 62: Kundendienst Und Garantie

    Gerätetür von vorne sichtbar. 3. Ihre vollständige Anschrift. 4. Ihre Telefonnummer mit Vorwahl. 5. Den Kundendienst erreichen Sie gemäss nachfolgenden Adressen. Kundendienst-Adressen Für die deutsche Schweiz Bauknecht AG Telefon Zentrale 062 / 888 31 31 Industriestrasse 36 Reperaturservice 0848 801 001...
  • Seite 63 ... Kundendienst und Garantie Liebe Kundin, lieber Kunde Kennen Sie schon unser Serviceabonnement? Für eine bescheidene Jahresgebühr können Sie sich während vielen Jahren gegen allfällige Reparaturkosten versichern. Das Abonnement deckt sämtliche Reise-, Ar- beits- und Ersatzteilkosten ab. Gerne geben wir Ihnen über folgende Telefonnummer weitere Auskünfte: 0848 801 001 Garantie...
  • Seite 64: Bauknecht Ag, Industriestrasse 36, 5600 Lenzburg

    4 Spülprogramm wählen 5 Eventuell Zusatzfunktion wählen 6 Gerätetür schliessen 7 Gerät startet sofort 8 Wenn Signalton ertönt, Gerätetür öffnen und Geschirr entnehmen Lesen Sie bitte zuerst die Sicherheitshinweise ab Seite 5 in dieser Bedienungsanleitung! Bauknecht AG, Industriestrasse 36, 5600 Lenzburg J517.40-0...
