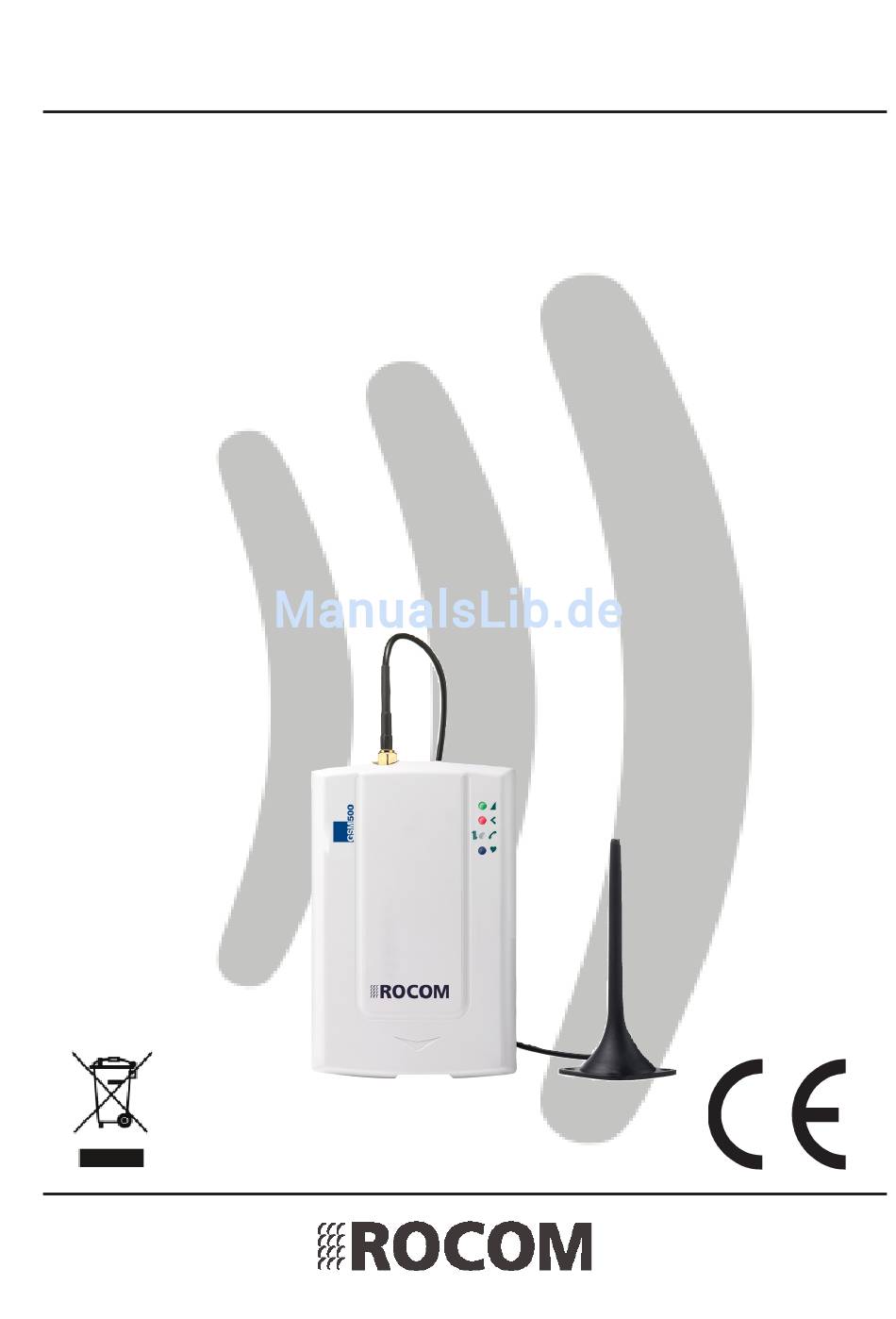

- Seite 1 Bedienungsanleitung GSM500.GC Ausgabe 2.01 BEDIENUNGSANLEITUNG GSM500.GC GSM500.GC.R GSM500.GC.NP Adapter für den Anschluß von a/b Endgeräte an das GSM Netz Seite 1...
- Seite 2 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Seite 2...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Inhaltsverzeichnis Allgemeines ..........................3 Beschreibung ..........................3 Verpackungsinhalt ........................3 Leistungsmerkmale ........................3 Übersicht ............................5 Installationsort ..........................6 Sicherheitshinweise ........................6 Installation ........................... 7 Installation der SIM Karte ......................7 GSM Antenne ..........................8 Anschluss des Telefonendgerätes ....................8 Anschluss der Stromversorgung .................... -
Seite 4: Allgemeines

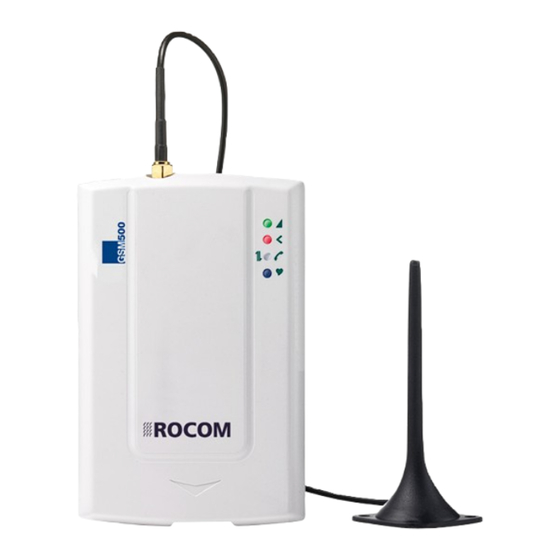

GSM500.GC Ausgabe 2.01 Allgemeines Das GSM500.GC Gateway ist ein Adapter der es ermöglicht vorhandene oder neu zu installierende analoge Telefonieendgeräte, wie. z.B. Notrufsysteme, Türstationen mit a/b Schnittstelle oder analoge TK-Anlagen, über das GSM Netz zu betreiben. Es ermöglicht den Anschluss von analogen Telefonendeinrichtung gemäß TBR 21. Ein Anschluss an das öffentliche Netz ist nicht möglich. - Seite 5 Bedienungsanleitung GSM500.GC Ausgabe 2.01 - Anzeige der Anruferkennung - Verwaltung Roaming-Dienst - Einstellbare Sende- und Empfangspegel - LED-Anzeige GSM Netzpegel - LED-Anzeige Gerätezustand - LED-Anzeige für Leitungszustand - LED-Anzeige Versorgungszustand - Automatisches Reset bei GSM Signalverlust über längere Zeit - Automatische SIM Karte Sperre mit zufallsgenerierter PIN Nummer - Einstellbare Wartezeit für Wahlenderkennung...
-
Seite 6: Übersicht
Dose für externer 230 Vac Steckernetzteil Schraubklemme für den Anschluss eine analogen Endgerätes oder Amtsleitung einer TK-Anlage (parallel zur RJ11 Dose) Schraubklemme für externe 12 Vdc Stromversorgung (alternativ zum Steckernetzteil) Ausgang Relaissteuerkontakt (nur bei GSM500.GC.R) Anschluß für NiMH Akkupack Seite 6... -
Seite 7: Installationsort
Schalten Sie das GSM500.GC in der Nähe von elektromedizinischen Apparaturen aus. Besonders können sich Störungen bei kardiologischen und akustischen Einrichtun- gen ergeben. Da das GSM500.GC kein Mobiltelefon ist, ist ein Betrieb im Kontakt mit dem menschlichen Körper nicht vorgesehen. Der Betrieb des Gerätes innerhalb eines Krankenhauses oder anderen Sanitätseinrichtungen ist nur mit der höchsten Beach-... -
Seite 8: Installation
Für die Wandbefestigung der Einheit sollten die mitgelie- ferten Schrauben oder ähnliche Befestigungsmitteln benutzt werden. Es ist sehr wichtig das die GSM500.GC Einheit jederzeit das beste GSM Funksignal erhält um mögliche Betriebsstörungen zu vermeiden. Hierfür ist es unbedingt not- wendig vor der endgültigen Befestigung der Einheit die beste Installationsposition... -
Seite 9: Gsm Antenne
Bauart das Problem lösen. Fragen Sie uns nach weiteren Möglichkeiten. GSM500.VND Richtige Antennenposition BITTE BEACHTEN! Niemals das GSM500.GC OHNE angeschlossene Antenne einschalten, an son- sten könnten Sie das GSM Sendemodul beschädigen. Anschluss des Telefonendgerätes Das analoge Telefonendgerät (Telefonapparat, TK-Anlage, Notrufsystem, usw.) wird an die RJ11 Anschlussbuchse angeschlossen (F siehe Seite 4). -
Seite 10: Inbetriebnahme
Programmieren Sie mit Hilfe eines Handys den PIN Code "0000" auf die zu benutzen- de SIM Karte. Stecken Sie die SIM Karte in das GSM500.GC ein. Jetzt wird der programmierte PIN Code automatisch mit einem Zufallsgenerierten neune PIN Code ersetzt, um eine möglichen Missbrauch vorzubeugen. -
Seite 11: Programmierung
BITTE BEACHTEN! Die Kapazität einer Batterie ist stark von der Umgebungstemperatur abhängig. Sollte das GSM500.GC Gerät in Lokalitäten installiert werden wo voraussicht- lich Temperaturen von unter -5° C zu erwarten sind sollte der Schwellenwert reduziert werden da sonst unnötigerweise Batteriealarme ausgelöst werden können. -
Seite 12: Einstellbare Wartezeit Für Wahlendeerkennung
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Leerlaufspannung der Telefonleitung Mit dieser Programmierung kann die Leerlaufpannung an der Klemme TEL und an der RJ11 Dose geändert werden. Einige Geräte (Telefone, TK-Anlagen, usw.) benöti- gen für einen einwandfreien Betrieb eine höhere Leitungsspannung. Ab Werk ist der Wert 52 Vdc eingestellt. -
Seite 13: Landeseinstellungen (Internationale Vorwahl Und Länderkennung)
Beispiel SMS (Österreich) RO-IG5*0#09*43# Einstellung Roamingdienst Diese Programmierung ermöglicht es, den Roamingdienst im GSM500.GC zu aktivieren oder zu deaktivieren. Wenn der Roamingdienst deaktiviert wird, ist es nicht möglich Anrufe zu tätigen oder zu empfangen, wenn das GSM500.GC einen Seite 13... - Seite 14 Bedienungsanleitung GSM500.GC Ausgabe 2.01 anderen als den eigenen Betreiber verwendet. Dieser Zustand wird durch folgenden Sonderwählton signalisiert: Ab Werk ist der Roamingdienst aktiviert. Um diesen Wert zu ändern: **5*0* <XXX><YYY> RO-IG5*<Password (ab Werk "0")>#5*0*<XXX><YYY># Wobei <XXX> der MCC (Mobile Country Code) und <YYY> der MNC (Mobile Net- work Code) des gewünschten Betreiber ist.
-
Seite 15: Rufnummer Für Sms Benachrichtigungen
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Rufnummer für SMS Benachrichtigungen Diese Programmierung ermöglicht es, die Telefonnummer einzugeben, an die die SMS versendet werden sollen (die Antworten als SMS zu der Akkustandsabfrage, bzw. die Info SMS für Aukkausfall, Akku leer oder Netzausfall). Ab Werk ist keine Rufnummer programmiert. -
Seite 16: Passwort Programmierung
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Um die Telefonnummer wieder zu löschen: **18# RO-IG5*<Password (ab Werk "0")>#18# Passwort Programmierung Diese Programmierung ermöglicht die Änderung des Passwortes. Ab Werk ist das Passwort "0" programmiert. Um diesen Wert zu ändern: **19* <XXX> <XXX> RO-IG5*<Password (ab Werk "0")>#19*<XXX>*<XXX># Wobei <XXX>... -
Seite 17: Einstellung Des Empfangpegels
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Um diese Funktion wieder einzuschalten: **50# RO-IG5*<Password (ab Werk "0")>#50# Eine weitere Einstellung ist die gewünschte maxiamle Stand-By Überbrückungszeit die der Akku gewährleisten muss. Sollte beim Dauertest diese garantierte Überbrük- kungszeit nicht der Restkapazität des Akkus entsprechen wird ein "Batterie defekt"... -
Seite 18: Einstellung Des Sendepegels
Bedarf geändert werden. Reliasfunktionen (nur für GSM500.GC.R) Bei dem GSM500.GC in der Variante .R ist ein zusätzliches Relais eingebaut. Dieser kann für Steuerfunktionen (z.B. Rücksetzten eine Steuerung) oder zu Signalisierung von Alarmzustände benutze werden. Ab Werk ist der Steuerbetrieb eingestellt. - Seite 19 Bedienungsanleitung GSM500.GC Ausgabe 2.01 - Akku ist leergelaufen Um diese Funktion zu aktivieren: **94* <X> RO-IG5*<Password (ab Werk "0")>#94* <X># Wobei <X> folgende Werte erhalten kann: Relais kann für Steuerfunktionen benuzt werden. Relais schaltet sich bei Stromnetzausfall aus. Relais schaltet sich bei GSM Netzausfall aus.
- Seite 20 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Relais ist bistabil (Ein-/Ausschaltung) Relais ist monostabil mit 01 bis 99 Sekunden Aktivierungszeit Bitte beachten! Das Relais kann Lasten mit max. 24V und 1A steuern. Um das Relais zu steuern: **92* <X> RO-IG5*<Password (ab Werk "0")>#92* <X># Wobei <X>...
- Seite 21 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Beispiel. Es wurden folgende Kurzwahlkinnziffern und Ersatzrufnummern program- miert: Position Kennzifer Ersatzrufnummer 017112345678 017187654321 017112345678 017187654321 017112345678 Wird nun die Kennziffer 300 gewählt, wählt das GSM500 die Rufnummer 017112345678. Wird nun die Kennziffer 200 gewählt, wählt das GSM500 die Rufnummer 017187654321.
-
Seite 22: Rücksetzen Auf Werkeinstellungen
Bedienungsanleitung GSM500.GC Ausgabe 2.01 **26* <PW> RO-IG5*<Password (ab Werk "0")>#26* <PW>*# Wobei <PW> das aktuelle Password ist (ab Werk "0") ist. Um die Kennziffer zu programmieren: **25* <PW> <P> <KN> <KN> RO-IG5*<Password (ab Werk "0")>#25* <PW>* <P> * <KN> * <KN> # Wobei <PW>... -
Seite 23: Reset
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Die Werkseinstellung kann jederzeit durch Eingabe des folgenden Codes wieder hergestellt werden: **99# RO-IG5*<Password (ab Werk "0")>#99# Reset Es ist jederzeit möglich, das Modul GSM500 mit folgendem Code zurückzusetzen, ohne die Stromversorgung zu unterbrechen: **98# RO-IG5*<Password (ab Werk "0")>#98# GSM-Signalstärke auslesen... -
Seite 24: Batteriezustand Auslesen
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Sie erahlten die folgende Rückmeldung als SMS: RO?IG5*<Password (ab Werk "0")>#30 <X> # Wobei <X> folgende Werte erhalten kann: Kein GSM Signal Schwaches Signal (25%) Durchschnittliches Signal (50%) Gutes Signal (75%) Sehr gutes Signal (100%) Batteriezustand auslesen Während dem Notstrombetriebes ist jmöglich, den Zustand des im GSM500 Gerät... -
Seite 25: Optische Anzeigen
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Optische Anzeigen Grüne LED für die GSM Signalstärke Kein GSM Signal Schwaches Signal (25%) Durchschnittliches Signal (50%) Gutes Signal (75%) Sehr gutes Signal (100%) Rote LED für den Gerätezustand Gerät versucht sich ins GSM Netz zu registrieren Gerät im GSM Netz registriert und... - Seite 26 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Netz OK, Akku 25% Netz OK, Akku defekt Netzausfall Akku 100% Netzausfall Akku 75% Netzausfall Akku 50% Netzausfall Akku 25% Seite 26...
-
Seite 27: Gehender Anruf
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Gehender Anruf 1) Belegen Sie die Leitung indem Sie den Hörer abnehmen, oder die Amtsleitung der angeschlossenen TK-Anlage belegen. 2) Der GSM500 Gateway sendet einen Amtswählton, bzw. einen Besetztton sollte der Akku defekt sein. 3) Bei dem Empfang eines Wähltones kann nun eine Rufnummer gewählt werden. -
Seite 28: Hörtöne
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Hörtöne Amtswählton Besetztton oder Akkuausfall Warnton Bestätigungston (bei Programmierung) Fehlerton (bei Programmierung) Roamington Fehlersuche GSM500 Gateway wird nicht initialisiert, rote LED blinkt ständig schnell Prüfen Sie bitte folgendes: 1. Ist die SIM Karte eingesteckt? 2. Ist die SIM Karte in Ordnung? 3. -
Seite 29: Technische Daten
Bedienungsanleitung GSM500.GC Ausgabe 2.01 Technische Daten Stromversorgung: 10 bis 17 Vdc, 230 Vac mit gelieferten Netzteil Stromverbrauch: 40 mA (10 V) bis 60 mA (12 V) im Ruhezustand 90 mA (17 V) bis 105 mA (12 V) im Gesprächzus tand... - Seite 30 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Seite 30...
- Seite 31 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Seite 31...
- Seite 32 Bedienungsanleitung GSM500.GC Ausgabe 2.01 Ihr Händler: Energie- und Kommunikationssysteme GmbH Lessing Str. 20, 63110 Rodgau, Deutschland Tel. +49- (0) 6106 - 6600-0 Fax +49-(0) 6106 - 6600-66 E-Mail: info@rocom-gmbh.de http://www.rocom-gmbh.de Seite 32...
