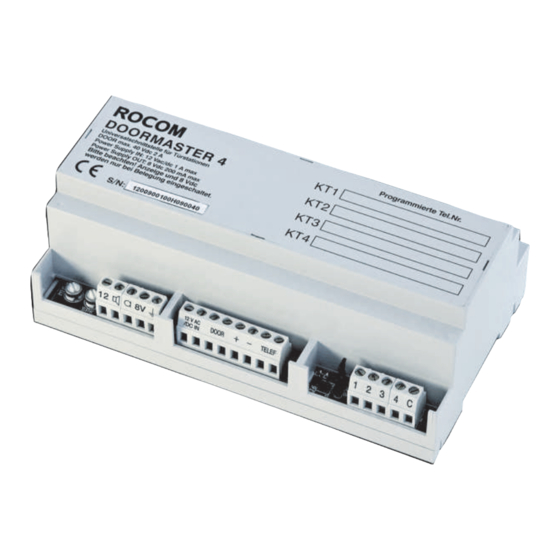

- Seite 1 Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 BEDIENUNGSANLEITUNG DOORMASTER 4 Universal Türstationen Adapter mit A/B Schnittstelle für den Anschluß an TK-Anlagen Seite 1...
- Seite 2 Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Seite 2...
-
Seite 3: Inhaltsverzeichnis
Ausgabe 3.00 Inhaltsverzeichnis Beschreibung ..................4 Leistungsmerkmale ................6 Schaltplan .................... 6 Ansicht DOORMASTER 4 Universaladapter für Türstationen ....7 Ansicht DOORMASTER 4 Universaladapter für Türstationen. Interne Brückeneinstellungen................8 Installation ................... 9 Anschalteplan Türstation FARFISA ............11 Anschalteplan Türstation SIEDLE ............11 Anschalteplan Türstation RITTO ............ -
Seite 4: Beschreibung
Brückenstecker kann das Gerät für den Betrieb mit potentialfreien Kontakte eingestellt werden. Zur TK Anlage wird der DOORMASTER 4 Adapter zweiadrig an einer analogen A/B Schnittstelle angeschlossen. Nach dem Anlegen auf einen der Klingeleingänge einer 12 Vac Rufspannung, bzw. Schließung eines potentialfreien Kontaktes, wird die Leitung... - Seite 5 Anrufbeantwortung. Diese Einstellungen erfolgen mit Brückenstecker auf der Hauptplatine. Bei Bedarf kann der DOORMASTER 4 Adapter auch angerufen werden. Bei der Erkennung des ersten Rufsignals wird die Verbindung aufgebaut. Nach der Anrufbeantwortung sendet das Gerät einen kurzen Bestätigungston. Der Betrieb kann auch nur über Anruf des Adpater erfolgen (z.B.
-
Seite 6: Leistungsmerkmale
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Leistungsmerkmale - Bis zu vier Klingeltasten (12 Vac Rufspannung oder potentialfrei) anschließbar. Für jede Klingeltaste kann eine 1- bis 5-stellige Rufnummer (0-9,*,#) programmiert werden - Programmierung über MFV Nachwahl - Programmierbare Türöffnungszeit (0 bis 9 Sekunden) -
Seite 7: Ansicht Doormaster 4 Universaladapter Für Türstationen
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Ansicht DOORMASTER 4 Universaladapter für Türstatio- Seite 7... -
Seite 8: Ansicht Doormaster 4 Universaladapter Für Türstationen. Interne Brückeneinstellungen
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Ansicht DOORMASTER 4 Universaladapter für Türstatio- nen. Interne Brückeneinstellungen. Seite 8... -
Seite 9: Installation
Das DOORMASTER 4 ist nun betriebsbereit. Bauen Sie eine Verbindung auf zwischen einem Telefon und der Türstation. Eine Einstellung der Lautstärken könnte notwendig sein. Benutzen Sie hierzu die Regler auf dem DOORMASTER 4, als auch auf der Türfreisprecheinrichtung selbst, um eine optimale Klangqualität zu erreichen. Beachten Sie bitte hierbei sehr "feinfühlig"... - Seite 10 Sie mit unserem Kundendienst in Verbindung zu setzten. Beachten Sie bitte folgendes bei der Verbindung mit einer TK-Anlage: - Der DOORMASTER 4 Adapter ist eine Festinstallation und wird darum ohne TAE Stecker ausgeliefert. - Der DOORMASTER 4 Adapter hat keine deutsche Zulassung und kann dadurch nur in Verbindung mit einer ISDN Anlage, oder analogen Anlage mit elektronischem Koppelfeld, im Zusammenhang mit Amtsverkehr eingesetzt werden.
-
Seite 11: Anschalteplan Türstation Farfisa
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Anschalteplan Türstation FARFISA Anschalteplan Türstation SIEDLE Seite 11... -
Seite 12: Anschalteplan Türstation Ritto
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Anschalteplan Türstation RITTO Anschalteplan Türstation GROTHE Seite 12... -
Seite 13: Anschalteplan Türstation Seko Terraneo
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Anschalteplan Türstation SEKO BTICINO Anschalteplan Türstation URMET Seite 13... -
Seite 14: Programmierung Der Zielwahltasten
Telefonapparat die Neben- stellennummer des angeschlossenen stellennummer des angeschlossenen DOORMASTER 4 Türstationenadapter DOORMASTER 4 Türstationenadapter 2) Der DOORMASTER 4 Türstationadapter 2) Der DOORMASTER 4 Türstationadapter antwortet automatisch und sendet drei antwortet automatisch und sendet drei kurze Bestätigungstöne kurze Bestätigungstöne 3) Wählen Sie nun die Kennziffer * # 1... -
Seite 15: Aktivierungszeit Für Steuerrelais 1 Und 2
Telefonapparat die Neben- stellennummer des angeschlossenen stellennummer des angeschlossenen DOORMASTER 4 Türstationenadapter DOORMASTER 4 Türstationenadapter 2) Der DOORMASTER 4 Türstationadapter 2) Der DOORMASTER 4 Türstationadapter antwortet automatisch und sendet drei antwortet automatisch und sendet drei kurze Bestätigungstöne kurze Bestätigungstöne 3) Wählen Sie nun die Kennziffer * # 2... -
Seite 16: Manueller/Automatischer Betrieb Steuerkontakt 2
Telefonapparat die Neben- stellennummer des angeschlossenen stellennummer des angeschlossenen DOORMASTER 4 Türstationenadapter DOORMASTER 4 Türstationenadapter 2) Der DOORMASTER 4 Türstationadapter 2) Der DOORMASTER 4 Türstationadapter antwortet automatisch und sendet drei antwortet automatisch und sendet drei kurze Bestätigungstöne kurze Bestätigungstöne 3) Wählen Sie nun die Kennziffer * # 4... -
Seite 17: Bedienung
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Bedienung Anruf von Außen Anruf von Innen - Der Besucher betätig eine Klingeltaste - Sie möchten eine Verbindung zu Türsta- - Die Leitung wird belegt, und die einge- tion aufbauen. stellte Rufnummer wird gewählt - Handapparat abnehmen und Rufnummer der Türstation wählen. -
Seite 18: Technische Daten
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Technische Daten Über Telefonleitung Stromversorgung Min. 24 Vdc, Max. 60 Vdc Betriebsspannung Telefonleitung 10 V +/- 5% bei 25 mA Spannungabfall auf a/b Betrieb: mindestens 18 mA Stromverbrauch Stand-By: 2 µA 600 Ohm Impedanz auf Telefonleitung Eingang: 12 Vac bis Max. -
Seite 19: Kurzbedienungsanleitung Programmierung
Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Kurzbedienungsanleitung Programmierung Seite 19... - Seite 20 Bedienungsanleitung DOORMASTER 4 Ausgabe 3.00 Ihr Händler: Hergestellt von: Energie- und Kommunikationssysteme GmbH Lessing Str. 20, 63110 Rodgau, Deutschland Tel. +49-6106-66000 Fax +49-6106-660066 E-Mail: info@rocom-gmbh.de http://www.rocom-gmbh.de Seite 20...
