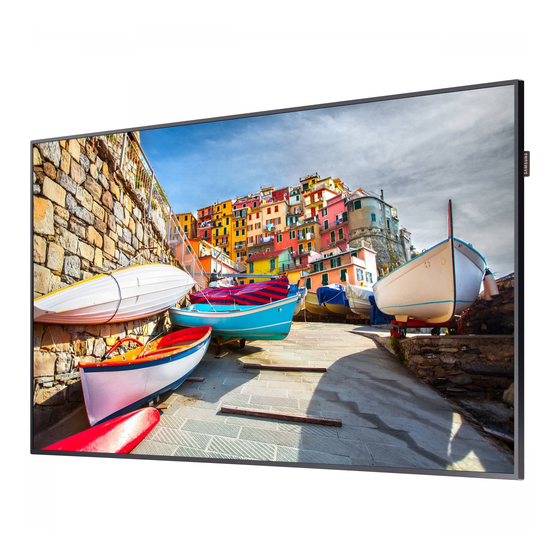

- Seite 1 Benutzerhandbuch PM43H / PM49H / PM55H Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 01. Sicherheit 03. PC-Software (Multiple Display PC-Verbindungskabel Control) Videowand Sicherheitshinweise Videowand Elektrizität und Sicherheit Installieren/Deinstallieren Netzwerkstatus Installation Installieren Bildmodus Funktion Deinstallieren Automatisch Ein/Aus Aufbewahrung Anschluss Autom. Ein Reinigung Mit dem RS232C-Kabel Autom. Aus Sicherheitshinweise für den Transport des Bildschirms Mit dem Ethernet-Kabel Ticker Genehmigen eines angeschlossenen Geräts auf dem... - Seite 3 Inhaltsverzeichnis Unterstützung 06. Fehlerbehebung Bevor Sie mit uns in Verbindung treten Diagnose Bildschirmauflösung Kontrollpunkte Häufig gestellte Fragen 07. Anhang Technische Daten Allgemein Tabelle der Standardsignalmodi Kostenpflichtige Inanspruchnahme von Serviceleistungen (Kosten für die Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Optimale Bildqualität und Vermeidung des...
-
Seite 4: Informationen Zu Diesem Handbuch
Schwere oder tödliche Verletzungen können verursacht werden, wenn Sie die © 2015 Samsung Electronics Anweisungen nicht befolgen. Samsung Electronics besitzt das Urheberrecht an diesem Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne VORSICHT die Genehmigung von Samsung Electronics ist untersagt. -
Seite 5: Sicherheit
Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird. Elektrizität und Sicherheit • Das Gerät könnte durch eine Überspannung beschädigt werden. Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie WARNUNG das Netzkabel nicht mit anderen Geräten. -
Seite 6: Installation
(Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf. seine Leistung erheblich beeinträchtigen. • Andernfalls könnte dies einen Brand oder Stromschlag verursachen. • Wenden Sie sich unbedingt an das Kundendienstcenter von Samsung, bevor Sie das Gerät an einem solchen Ort aufstellen. -
Seite 7: Funktion
Wenn das Gerät seltsame Geräusche, Brandgeruch oder Rauch von sich gibt, ziehen Sie kommen. sofort das Netzkabel ab und wenden sich an das Kundendienstcenter von Samsung. Verwenden Sie in der Nähe des Geräts keine brennbaren Sprays oder Substanzen, und • Dies kann zu einem elektrischen Schlag oder Brand führen. - Seite 8 Fremdstoffe in das Gerät eingedrungen sind. • Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden. Wenden Sie sich dann an das Kundendienstcenter von Samsung. • Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.
-
Seite 9: Aufbewahrung
Kapitel 1. Sicherheit Aufbewahrung Reinigung Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV- Seien Sie vorsichtig bei der Reinigung, weil die Anzeige und die Verkleidung anfällig für Luftbefeuchters in der Nähe weißliche Flecken auf dem Gerät entstehen. Kratzer sind. -
Seite 10: Aufstellen Des Geräts
Kapitel 2. Aufstellen des Geräts Aufstellen des Geräts Installation Lieferumfang • Der Lieferumfang kann sich je nach Standort unterscheiden. • Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. • Das Aussehen der Komponenten kann von den Darstellungen abweichen. •... -
Seite 11: Bauteile
Kapitel 2. Aufstellen des Geräts Bauteile Farbe und Form von Teilen können von diesen Darstellungen abweichen. • Um die Steuerungstaste zu verwenden, müssen Sie sicherstellen, dass der Schieberegler nicht unten am Gerät hervorsteht. • Um den Fernbedienungs-/Öko-Sensor zu verwenden, müssen Sie sicherstellen, dass der Schieberegler unten am Gerät hervorsteht. -
Seite 12: Rückseite
Kapitel 2. Aufstellen des Geräts Rückseite WARNUNG Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Farbe und Form der Teile können von den hier enthaltenen Abbildungen abweichen. • Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zur gleichen Zeit. USB1 (1.0A) •... -
Seite 13: Schloss Für Den Diebstahlschutz
Kapitel 2. Aufstellen des Geräts Schloss für den Diebstahlschutz Anschluss Beschreibung Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen USB1 (1.0A) Anschließen eines USB-Speichergeräts. Bereich sicher verwenden. USB2 (0.5A) Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. RS232C IN Zum Anschließen an MDC mit Hilfe eines RS232C-Adapters. - Seite 14 Kapitel 2. Aufstellen des Geräts • Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich. Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden. • Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
-
Seite 15: Fernbedienung
Kapitel 2. Aufstellen des Geräts Fernbedienung • Wenn Sie im Wirkungsbereich der Fernbedienung für dieses Gerät andere Anzeigegeräte verwenden, kann es passieren, dass versehentlich auch die anderen Anzeigegeräte bedient werden. • Wenn eine Taste in der Abbildung unten ohne Beschreibung ist, wird sie vom Gerät nicht unterstützt. Die Funktionen der Fernbedienungstasten können sich je nach Gerät unterscheiden. - Seite 16 Kapitel 2. Aufstellen des Geräts Anzeigen von Informationen zur aktuellen Eingangsquelle. TOOLS INFO Hiermit können Sie häufig verwendete Funktionen schnell auswählen. Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen des aktuellen Menüs. RETURN EXIT Hiermit kehren Sie zum vorherigen Menü...
-
Seite 17: Angeleitete Installation
Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienstcenter. installiert. Anderenfalls könnte das Gerät herunterfallen und Verletzungen verursachen. • Vergewissern Sie sich, dass Sie nur die spezifizierte Wandhalterung installieren. • Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienstcenter. Lüftung Seitenansicht Montage an einer senkrechten Wand... -
Seite 18: Montieren Der Wandhalterung
WARNUNG entsprechen, hängt die Länge der Schrauben von den Spezifikationen der Wandhalterung • Samsung Electronics haftet nicht für Schäden an Geräten, Gegenständen oder Personen, wenn die Montage der Wandhalterung vom Kunden selbst durchgeführt • Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. - Seite 19 PM55H WARNUNG • Ziehen Sie die Schrauben nicht zu fest an. Dadurch kann das Gerät beschädigt werden oder herunterfallen und so Verletzungen verursachen. Samsung haftet nicht bei derartigen Unfällen. • Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Montageanleitung für das Gerät nicht...
-
Seite 20: Externe Anschlüsse
Kapitel 2. Aufstellen des Geräts Externe Anschlüsse Stiftbelegung 1 2 3 4 5 Problembeschreibungen • Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten sind modellabhängig. • Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot. •... - Seite 21 Kapitel 2. Aufstellen des Geräts Direktes LAN-Kabel (PC zu HUB) -P1- -P1- -P2- -P2- • Anschluss: RJ45 Steckertyp STEREO Stecker — (3,5 ø) LAN-Kabel Stiftbelegung RJ45 MDC RJ45 1 2 3 4 5 6 7 8 Signal Signal ...
-
Seite 22: Anschluss
Kapitel 2. Aufstellen des Geräts Anschluss Verbindung 3 • Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN- oder OUT- Anschlüsse am Gerät anschließen. Verbindung 1 RJ45 RS232C RS232C RS232C RS232C RS232C RS232C RS232C RS232C Steuercodes Anzeigen des Steuerstatus (Befehl: Get control) Verbindung 2 Vorspann... -
Seite 23: Netzsteuerung
Kapitel 2. Aufstellen des Geräts Befehl Z. B.: Einschalten & ID=0 Befehlstyp Befehl Wertebereich Vorspann Befehl Datenlänge Daten 1 Prüfsumme Steuerung – Stromversorgung 0x11 0 - 1 0xAA 0x11 „Power“ Steuerung – Lautstärke 0x12 0 - 100 Vorspann Befehl Datenlänge Daten 1 Steuerung –... -
Seite 24: Lautstärkeregelung
Kapitel 2. Aufstellen des Geräts Ack (Bestätigung) Ack (Bestätigung) Vorspann Befehl Datenlänge Ack / r-CMD Wert1 Prüfsumme Vorspann Befehl Datenlänge Ack / r-CMD Wert1 Prüfsumme 0xAA 0xFF ‚A‘ 0x11 „Power“ 0xAA 0xFF ‚A‘ 0x12 „Volume“ „Power“: Der Netzparameter, der an einem Gerät eingestellt werden soll. „Volume“: Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. -
Seite 25: Steuerung - Bildschirmmodus
Kapitel 2. Aufstellen des Geräts Einstellen der Signalquelle (Set Input Source) Ack (Bestätigung) Vorspann Befehl Datenlänge Daten Prüfsumme Vorspann Befehl Datenlänge Ack / r-CMD Wert1 Prüfsumme 0xAA 0x14 „Input Source“ 0xAA 0xFF ‚A‘ 0x14 „Input Source“ „Input Source“: Der Parameter für die Eingangsquelle wird am Gerät eingestellt. „Input Source“: Der Parameter für die Eingangsquelle wird am Gerät eingestellt. -
Seite 26: Steuerung Der Bildgröße
Kapitel 2. Aufstellen des Geräts Ack (Bestätigung) 0x01 16: 9 Vorspann Befehl Datenlänge Ack / r-CMD Wert1 Prüfsumme 0x04 Zoom 0x31 Breitenzoom 0xAA 0xFF ‚A‘ 0x19 „Screen 0x0B 4: 3 Size“ Ack (Bestätigung) „Screen Size“: Bildschirmgröße des Geräts (Bereich: 0 – 255, Einheit: Zoll) Vorspann Befehl Datenlänge... -
Seite 27: Steuerung - Automatische Einstellung (Nur Pc Und Bnc)
Kapitel 2. Aufstellen des Geräts Aktivieren/Deaktivieren des PIP-Modus (Set PIP ON/OFF) Einstellen der automatischen Einstellung (Set Auto Adjustment) Vorspann Befehl Datenlänge Daten Prüfsumme Vorspann Befehl Datenlänge Daten Prüfsumme 0xAA 0x3C „PIP“ 0xAA 0x3D „Auto Adjustment“ „PIP“: Ein Code zum Aktivieren/Deaktivieren des PIP-Modus für das Gerät. •... - Seite 28 Kapitel 2. Aufstellen des Geräts Einstellen der Videowand (Set Video Wall Mode) Sicherheitssperre Funktion Vorspann Befehl Datenlänge Daten Prüfsumme • Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet 0xAA 0x5C „Video Wall Mode“ werden. „Video Wall Mode“: Ein Parameter zum Aktivieren des Videowandmodus auf dem Gerät. •...
-
Seite 29: Videowand-Benutzersteuerung
Kapitel 2. Aufstellen des Geräts Videowand EIN Videowand-Benutzersteuerung Funktion Funktion • Aktivieren bzw. deaktivieren Sie die Videowand über Ihren PC. • Der PC schaltet die Videowand ein bzw. aus. Videowand-Einschaltstatus abrufen Videowandstatus abrufen Vorspann Befehl Datenlänge Prüfsumme Vorspann Befehl Datenlänge Prüfsumme 0xAA 0x84... - Seite 30 Kapitel 2. Aufstellen des Geräts 0xD1 0xD2 0xD3 0xD4 0xD5 0xD6 0xD7 k.A. k.A. k.A. k.A. k.A. k.A. k.A. k.A. 0xE1 0xE2 0xE3 0xE4 0xE5 0xE6 0xE7 k.A. k.A. k.A. k.A. k.A. k.A. k.A. k.A. 0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 k.A.
-
Seite 31: Pc-Anschluss
Kapitel 2. Aufstellen des Geräts PC-Anschluss Sie können den DVI-Anschluss am Gerät mit einem DVI/HDMI-Adapter als HDMI- Anschluss verwenden. • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. •... -
Seite 32: Anschließen Mit Einem Hdmi-Dvi-Kabel
Kapitel 2. Aufstellen des Geräts Anschließen mit einem HDMI/DVI-Kabel Sie können den DVI-Anschluss am Gerät mit einen D-SUB/DVI-Adapter als D-SUB- Anschluss verwenden. Das Aussehen kann sich je nach Gerät unterscheiden. Nachdem Sie einen Computer mit einem HDMI/DVI-Kabel an das Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um die Ausgabe von Bild und Ton des Computers zu ermöglichen: •... -
Seite 33: Anschließen Mit Einem Hdmi-Kabel
VESA-Normen. Bei Verwendung eines DP-Kabels, das nicht die VESA-Normen erfüllt, Das Aussehen kann sich je nach Gerät unterscheiden. funktioniert das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält. -
Seite 34: Av-Anschluss
Kapitel 2. Aufstellen des Geräts AV-Anschluss • Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p. • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. •... -
Seite 35: Anschließen Mit Einem Hdmi-Kabel (Bis 1080P)
Kapitel 2. Aufstellen des Geräts Anschließen mit einem HDMI-Kabel (bis 1080p) Anschluss des Audiosystems Das Aussehen kann sich je nach Gerät unterscheiden. • Das Aussehen kann sich je nach Gerät unterscheiden. • Die Anschlussteile können sich je nach Gerät unterscheiden. •... -
Seite 36: Lan-Anschluss
Kapitel 2. Aufstellen des Geräts LAN-Anschluss Bearbeiten → Quelle → → Bearbeiten → SOURCE • Das Aussehen kann sich je nach Gerät unterscheiden. • Die Anschlussteile können sich je nach Gerät unterscheiden. Sie können den Namen und Gerätetyp eines angeschlossenen externen Geräts ändern. •... -
Seite 37: Pc-Software (Multiple Display Control)
Kapitel 3. PC-Software (Multiple Display Control) PC-Software (Multiple Display Control) Mit der Anwendung MDC (Multiple Display Control) können Sie problemlos mehrere ‒ Wählen Sie „Launch MDC Unified“ aus, und klicken Sie auf „Finish“, um MDC sofort Anzeigegeräte gleichzeitig über einen PC ansteuern. auszuführen. -
Seite 38: Anschluss
Kapitel 3. PC-Software (Multiple Display Control) Anschluss Mit dem Ethernet-Kabel Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden. Mit dem RS232C-Kabel Verbinden über ein direktes LAN-Kabel Das Aussehen kann sich je nach Gerät unterscheiden. -
Seite 39: Verbinden Über Ein Gekreuztes Lan-Kabel
Kapitel 3. PC-Software (Multiple Display Control) Verbinden über ein gekreuztes LAN-Kabel Das Aussehen kann sich je nach Gerät unterscheiden. Mehrere Geräte können am RS232C IN/OUT-Anschluss des Geräts angeschlossen werden. RS232C IN Monitor 1 RS232C OUT RJ45 RS232C OUT RS232C IN Monitor 2 Computer... -
Seite 40: Startfenster
Kapitel 4. Startfenster Startfenster Beschreibung Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder. Wdg.-Ger. • In der Bildschirmansicht Wdg.-Ger. können Sie sehen, ob die Verbindung zum Server hergestellt (genehmigt) ist. Um zu überprüfen, ob eine Verbindung zum Server besteht, während gerade ein →... -
Seite 41: Wenn Inhalte Ausgeführt Werden
Kapitel 4. Startfenster Wenn Inhalte ausgeführt werden Menü Beschreibung Wiederholen Einstellung des Wiederholmodus. Tasten der Fernbedienung Hintergrundmusik Einstellung der Hintergrundmusik, die bei der Wiedergabe Sie können die Tasten auf der Fernbedienung verwenden, um Inhalte wiederzugeben, die von Inhalten gespielt werden soll. Wiedergabe anzuhalten oder zwischen den Inhalten der Wiedergabeliste zu wechseln. -
Seite 42: Einschränkungen Bei Der Tonausgabe
Kapitel 4. Startfenster • Bei Offic-Dateien (PowerPoint- und Word-Dateien) und bei PDF-Dateien wird jeweils nur ein Dateityp gleichzeitig unterstützt. • LFD-Dateien (.lfd) werden nicht unterstützt. Einschränkungen bei der Tonausgabe • Es kann nur eine Tonausgabe verwendet werden. • Wiedergabepriorität: Netzwerk-Hintergrundmusik > lokale Hintergrundmusik > Videodatei in dem vom Benutzer ausgewählten Hauptrahmen ‒... - Seite 43 Kapitel 4. Startfenster Inhalt Dateinamenserweiterung Container Video-Codec Auflösung Framerate (f/s) Bitrate (Mbit/s) Audio-Codec *.avi H.264 BP/MP/HP 4096x2160 4096X2160: 24 *.mkv 3840X2160: 30 LPCM *.asf ADPCM(IMA, MS) HEVC (H.265 - Main, *.wmv Main10, Main4:2:2 10) *.mp4 HE-AAC Motion JPEG *.mov 1920x1080 *.3gp *.vro DivX 3.11 / DivX 4 /...
- Seite 44 Kapitel 4. Startfenster Video Audio • 3 D-Video wird nicht unterstützt. • Audioinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben • Inhalte mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte Auflösung aufgeführte Rate ist, können zu digitalen Störungen bei der Audiowiedergabe führen.
-
Seite 45: Vorlagendateien
Kapitel 4. Startfenster WORD • Nicht unterstützte Funktionen ‒ Animationseffekt • Kompatible Textdateiformate: ‒ 3 D-Formen (werden in 2D dargestellt) ‒ Erweiterung: .doc, .docx ‒ Kopf- und Fußzeilen (einige Unterfunktionen werden nicht unterstützt) ‒ Version: Office 97 ~ Office 2007 ‒... -
Seite 46: Programmierung
Kapitel 4. Startfenster Programmierung URL Startprogramm → Programmierung → → URL Startprogramm → HOME HOME Sie können den Zeitplan für die Wiedergabe von Inhalten auf dem Server, nach dem Import Das angezeigte Bild kann sich je nach Modell unterscheiden. von einem externen Speicher oder auf einem mobilen Gerät überprüfen. Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei... -
Seite 47: Wenn Auf Dem Externen Speichermedium Keine
Kapitel 4. Startfenster ID-Einstellungen Wenn auf dem externen Speichermedium keine Dateikopie gefunden wird → ID-Einstellungen → HOME Schließen Sie das externe Speichergerät an und führen Sie die Funktion Produkt klonen Weisen Sie dem Einstellungssatz eine ID zu. aus. Die Nachricht Auf dem externen Speichergerät wurde keine Klondatei gefunden. -
Seite 48: Videowand
Kapitel 4. Startfenster Videowand Durch die Auswahl von Bildschirmposition wird die Videowandmatrix angezeigt. Jede darin enthaltene Nummer ist einem der Geräte zugeordnet, die die Videowand bilden. Um Geräte neu anzuordnen, bewegen Sie ein Gerät mit den Richtungstasten auf der → Videowand →... -
Seite 49: Bildmodus
Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe und Gamma mit dem Farbkalibrierungsprogramm I nhalt ist nur verfügbar, wenn Intern/USB als Quelle eingestellt ist. Samsung Color Expert konfigurieren. ‒ Sie können das Programm Samsung Color Expert über www.samsung.com/ displaysolutions herunterladen. -
Seite 50: Autom. Aus
Kapitel 4. Startfenster Ticker • Jedem verwendeten USB-Gerät wird ein eigener Ordner zugewiesen. • Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird keine Diashow → Ticker → HOME gestartet. Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und •... -
Seite 51: Genehmigen Eines Angeschlossenen Geräts Auf Dem Server
Kapitel 4. Startfenster Genehmigen eines angeschlossenen Geräts auf dem Server Bevor Sie ein Gerät genehmigen, konfigurieren Sie die Servernetzwerkeinstellungen. Wählen Sie aus den Untermenüs Unapproved aus. Wählen Sie das Gerät aus der Liste aus und klicken Sie auf die Schaltfläche Approve. Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben. -
Seite 52: Einstellen Der Aktuellen Uhrzeit
Kapitel 4. Startfenster Einstellen der aktuellen Uhrzeit ‒ Wenn Sie die Taste auf der Fernbedienung drücken, während ein INFO Netzwerkprogramm ausgeführt wird, werden die Details des Zeitplans angezeigt. Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit Prüfen Sie, ob das richtige Gerät ausgewählt ist, indem Sie die Geräte-ID in den von der aktuellen Uhrzeit des Servers unterscheidet. -
Seite 53: Menü
Computers. • Kalibriert In diesem Modus werden die mit dem Farbkalibrierungsprogramm Samsung Color Expert angepassten Einstellungen für Helligkeit, Farbe und Gamma angewendet. ‒ Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe und Gamma mit dem Farbkalibrierungsprogramm Samsung Color Expert konfigurieren. - Seite 54 Gamma deaktiviert. Kalibrierungswert Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Samsung Color Expert angepassten Einstellungen für Helligkeit, Farbe und Gamma auf die Modi Information und Werbung angewendet werden sollen. • Sie können das Programm Samsung Color Expert von www.samsung.com/displaysolutions herunterladen.
-
Seite 55: Zurücksetzen
Kapitel 5. Menü Bild ▼ Beschreibung Digital Clean View Wenn das vom Gerät empfangene Sendesignal schwach ist, können Sie die Funktion Digital Clean View aktivieren, um das Auftreten von statischen Bildern und Geisterbildern auf dem Bildschirm zu reduzieren. • Die Empfangssignalstärke ist am höchsten, wenn der Balken grün ist. •... - Seite 56 Kapitel 5. Menü Bild ▼ Beschreibung PC-Bildschirmanpassung G rob / Fein Entfernt oder reduziert Bildrauschen. Wenn das Rauschen nicht allein durch Feinabstimmung beseitigt werden kann, verwenden Sie die Funktion Grob, um die Frequenz optimal anzupassen (Grob). Führen Sie dann die Feinabstimmung erneut durch. Wenn das Rauschen reduziert ist, stellen Sie das Bild erneut ein, sodass es an der Mitte des Bildschirms ausgerichtet ist.
-
Seite 57: Anpassung Der Bildschirmanzeige
Kapitel 5. Menü Anpassung der Bildschirmanzeige Bildschirmanzeige ▼ Beschreibung Anzeigeausrichtung Ausrichtung des Bildschirmmenüs Ausrichtung des Menübildschirms festlegen. Ausrichtung der Quellinhalte Sie können die Ausrichtung für die Anzeige von Inhalten von am Gerät angeschlossenen externen Geräten festlegen. Seitenverhältnis Sie können festlegen, ob der gedrehte Bildschirm als Vollbild oder mit dem ursprünglichen Seitenverhältnis angezeigt wird. - Seite 58 Kapitel 5. Menü Bildschirmanzeige ▼ Beschreibung Sprache Hiermit können Sie die Menüsprache festlegen. • Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. Bildschirmanzeige zurücksetzen Mit dieser Option werden die aktuellen Einstellungen für Bildschirmanzeige auf die Werkseinstellungen zurückgesetzt.
-
Seite 59: Anpassen Des Tons
Kapitel 5. Menü Anpassen des Tons Ton ▼ Beschreibung Tonmodus Wählen Sie einen Tonmodus aus, der Ihrem persönlichen Geschmack entspricht. • Wenn Tonausgabe Extern eingestellt ist, ist Tonmodus deaktiviert. Balance Stellen Sie die Regler für die Lautstärke ein, um einen möglichst ausgeglichenen Ton zu erreichen. •... -
Seite 60: Netzwerk
Kapitel 5. Menü Netzwerk Netzwerk ▼ Beschreibung Netzwerkstatus Sie können den aktuellen Netzwerk- und Internetverbindungsstatus überprüfen. Netzwerkeinstellungen öffnen Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart-Hub-Funktionen wie z. B. Internetsuche, Inhaltsfreigabe in einem Heimnetzwerk und Funktionsupdates. Servernetzwerkeinstellungen Mit Server verbinden Stellen Sie zur Ausführung von Wdg.-Ger. -
Seite 61: Zugangsbenachrichtigung
Kapitel 5. Menü Netzwerk ▼ Beschreibung Wi-Fi Direct Stellen Sie diese Option ein, um das Gerät mit drahtlosen Mobilgeräten zu verbinden. Mit dieser Funktion können Sie drahtlose Mobilgeräte direkt ohne Router mit Ihrem Gerät verbinden. • Um diese Funktion nutzen zu können, muss Ihr Mobilgerät von Wi-Fi Direct unterstützt werden. Befolgen Sie diese Schritte, um Ihr Mobilgerät über Wi-Fi Direct mit Ihrem Gerät zu verbinden: Wechseln Sie zum Wi-Fi... -
Seite 62: Netzwerkeinstellungen (Kabelgebunden)
Kapitel 5. Menü Netzwerkeinstellungen (kabelgebunden) • Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN- Verbinden mit einem kabelgebundenen Netzwerk (LAN) Kabels direkt mit einer Netzwerkdose verbinden (siehe Abbildung unten). -
Seite 63: Automatisch Netzwerkeinstellungen (Kabelgebunden)
Kapitel 5. Menü Automatisch Netzwerkeinstellungen (kabelgebunden) ‒ Der Bildschirm Netzwerktest wird angezeigt und die Überprüfung beginnt. Wählen Sie Stopp aus. Die Prüfung wird beendet. Zur Verbindung mit dem Netzwerk über ein LAN-Kabel. Wählen Sie IP-Einstellungen aus. Der IP-Einstellungen-Bildschirm wird angezeigt. Zunächst muss ein LAN-Kabel angeschlossen werden. -
Seite 64: Netzwerkeinstellungen (Drahtlos)
Einrichtung eingeben. LAN-Kabel So konfigurieren Sie das Gerät automatisch Samsung empfiehlt die Verwendung von IEEE 802.11n. Wenn Sie ein Video über Drücken Sie die Taste auf der Fernbedienung. eine Netzwerkverbindung wiedergeben, wird es möglicherweise nicht einwandfrei MENU Wählen Sie... -
Seite 65: Manuelle Netzwerkeinrichtung (Drahtlos)
Kapitel 5. Menü Wenn die Verbindung überprüft ist, wählen Sie OK. Wenn die Verbindung überprüft ist, wählen Sie OK. Manuelle Netzwerkeinrichtung (drahtlos) WPS(PBC) Unternehmen verwenden möglicherweise statische IP-Adressen. So konfigurieren Sie das Gerät mit WPS(PBC) Fragen Sie in diesem Fall den Netzwerkadministrator nach IP-Adresse, Teilnetzmaske, Gateway und DNS-Serveradresse. -
Seite 66: System
Kapitel 5. Menü System System ▼ Beschreibung Barrierefreiheit Voice Guide Schalten Sie Voice Guide an oder aus und konfigurieren Sie Lautstärke, Geschwindigkeit und Tonhöhe der Stimme. Die Sprache für den Voice Guide stimmt mit der überein, die unter Sprache eingestellt wurde. Menütransparenz Passen Sie die Transparenz des Menüs an. - Seite 67 Kapitel 5. Menü System ▼ Beschreibung Wechsel der Wenn Sie den Bildschirm mit Wechsel der automatischen Quelle einschalten und die vorherige Auswahl der Videoquelle automatischen Quelle nicht aktiv ist, werden automatisch die verschiedenen Video-Eingangsquellen nach einem aktiven Videosignal durchsucht. Wechsel der automatischen Wenn Wechsel der automatischen Quelle gestellt ist, wird die Videoquelle des Bildschirms automatisch nach...
- Seite 68 Kapitel 5. Menü System ▼ Beschreibung Max. Energiesparen Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war. • Nur die Modi DVI, HDMI DisplayPort sind verfügbar. Standby-Steuerung Sie können einstellen, dass der Bildschirm in den Standby-Modus wechselt, sobald ein Eingangssignal ansteht. •...
- Seite 69 Kapitel 5. Menü System ▼ Beschreibung Temperatursteuerung Diese Funktion ermittelt die Temperatur im Innern des Geräts. Sie können den zulässigen Temperaturbereich festlegen. Die Standardtemperatur beträgt 77 °C. Die empfohlene Betriebstemperatur des Geräts beträgt 75 bis 80 °C (ausgehend von einer Umgebungstemperatur von 40 °C).
- Seite 70 Kapitel 5. Menü System ▼ Beschreibung Automatische Wiedergabe von Wählen Sie, ob auf einem USB-Gerät gespeicherte MagicInfo-Inhalte automatisch abgespielt werden sollen. USB sperren • Nach dem Anschließen eines USB-Geräts mit MagicInfo-Inhalten wird für fünf Sekunden „Automatische Wiedergabe von USB sperren Ein.“...
-
Seite 71: System Zurücksetzen
Logodatei herunterladen ‒ Sie können das benutzerdef. Logo von einem externen USB-Gerät auf das Produkt herunterladen. ‒ Der Dateiname des benutzerdef. Logos, das Sie herunterladen möchten, muss als „samsung“, ausschließlich in Kleinbuchstaben, gespeichert werden. ‒ Wenn mehrere externe USB-Verbindungen bestehen, wird das Produkt versuchen, das benutzerdef. Logo von dem letzten Gerät herunterzuladen, das mit dem Produkt verbunden wurde. -
Seite 72: Anynet+ (Hdmi-Cec)
Anynet+ (HDMI-CEC) Anynet+ funktioniert • Prüfen Sie, ob das Gerät ein Anynet+-Gerät ist. Das A nynet+ ist eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte mit Anynet+- nicht. Anynet+-System unterstützt nur Anynet+-Geräte. Unterstützung über Ihre Samsung-Gerätefernbedienung steuern können. Das Anynet+- •... -
Seite 73: Mögliche Lösung
Kapitel 5. Menü Problem Mögliche Lösung Auf dem Bildschirm • Sie können die Fernbedienung nicht zum Konfigurieren wird die Meldung von Anynet+ oder zum Umschalten auf einen „Trennen der Anynet+- Ansichtsmodus nicht verwenden. Geräteverbindung …“ • Verwenden Sie die Fernbedienung nach Abschluss der angezeigt. -
Seite 74: Unterstützung
Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn Sie die Software aktualisieren möchten. Hier finden Sie Informationen zu unseren Callcentern sowie zum Herunterladen von Produkten und Software. • Kontaktieren Sie Samsung, um Modellcode Softwareversion des Produkts herauszufinden. -
Seite 75: Fehlerbehebung
Kapitel 6. Fehlerbehebung Fehlerbehebung Bevor Sie mit uns in Verbindung treten Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung- Kundendienstcenter. Diagnose Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden. -
Seite 76: Kontrollpunkte
Kapitel 6. Fehlerbehebung Kontrollpunkte Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und ausgeschaltet. Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC. Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen. und den PC angeschlossen ist, sehen Sie an allen vier Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. - Seite 77 Kapitel 6. Fehlerbehebung Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann bei Bedarf die Bildschirmeinstellungen. Schlagen Sie dazu im Gerätemenü unter Auf dem Bildschirm bleiben Schatten oder Nachbilder „Zusätzliche Informationen“...
- Seite 78 Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. angezeigt. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben. Die Anzeige ist instabil und friert dann ein. Der Bildschirm kann einfrieren, wenn eine andere als die empfohlene Auflösung verwendet wird oder das Signal nicht stabil ist.
-
Seite 79: Probleme Mit Der Fernbedienung
Kapitel 6. Fehlerbehebung Aus den Lautsprechern kommen statische Geräusche. Überprüfen Sie die Kabelanschlüsse. Stellen Sie sicher, dass an einem Audioeingang kein Videokabel angeschlossen ist. Überprüfen Sie nach dem Anschluss eines Kabels die Signalstärke. Eine geringe Signalstärke kann verfälschte Töne verursachen. Man hört noch etwas, wenn die Lautstärke stumm Wenn Tonausgabe... -
Seite 80: Andere Probleme
Kapitel 6. Fehlerbehebung Andere Probleme Das Gerät riecht nach Kunststoff. Der Kunststoffgeruch ist normal und verschwindet im Laufe der Zeit. Der Monitor scheint schräg zu stehen. Entfernen Sie den Standfuß, und befestigen Sie ihn wieder am Gerät. Audio oder Video fällt immer wieder aus. Überprüfen Sie die Kabelverbindungen. -
Seite 81: Häufig Gestellte Fragen
Kapitel 6. Fehlerbehebung Wenn im Energiesparmodus als Eingangsquelle DisplayPort Wechseln Sie zu System → Netzsteuerung und ändern Sie Max. Energiesparen in Aus. Alternativ können Sie die PC- verwendet wird, können die PC-Bildschirmeinstellungen Anzeigeausgabeeinstellungen erneut konfigurieren. Stellen Sie sicher, dass das Gerät eingeschaltet ist. nicht gespeichert werden. - Seite 82 Kapitel 6. Fehlerbehebung Frage Antwort Wie stelle ich den Energiesparmodus ein? • Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Anpassung → Anpassung → Bildschirmschoner → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein. • Windows 8: Stellen Sie den Energiesparmodus unter Einstellungen →...
-
Seite 83: Anhang
Kapitel 7. Anhang Anhang Technische Daten Allgemein Modellname P M43H PM49H PM55H Display Größe 43er-Klasse (107,9 cm) 49er-Klasse (123,2 Zoll) 55er-Klasse (138,7 cm) Anzeigebereich 940,89 mm (H) x 529,25 mm (V) 1073,78 mm (H) x 604,00 mm (V) 1209,6 mm (H) x 680,4 mm (V) Audioausgang 10 W + 10 W 10 W + 10 W... - Seite 84 Empfehlung - Nur EU • Hiermit erklärt Samsung Electronics, dass dieses Monitor zu allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EC konform ist. • Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com/displaysolutions. Wechseln Sie zu Support > Produktsupport suchen und geben Sie die Modellbezeichnung ein.
-
Seite 85: Tabelle Der Standardsignalmodi
Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60 Hz ein, bevor Sie das LCD-Gerät anschließen. Modellname PM43H / PM49H / PM55H Synchronisierung Horizontalfrequenz 30 –... - Seite 86 Kapitel 7. Anhang Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität VESA, 640 x 480 37,861 72,809 31,500 − − VESA, 640 x 480 37,500 75,000 31,500 − − VESA, 800 x 600 35,156 56,250 36,000 VESA, 800 x 600 37,879 60,317 40,000...
-
Seite 87: Kostenpflichtige Inanspruchnahme Von Serviceleistungen (Kosten Für Die Kunden)
Servicetechnikers trotz bestehender Gewährleistung in folgenden Fällen möglicherweise • Einwirkung von außen oder fallen lassen in Rechnung. • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Produktdefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens Reinigung, Anpassung, Erklärung, Neuinstallation o. -
Seite 88: Optimale Bildqualität Und Vermeidung Des
Kapitel 7. Anhang Optimale Bildqualität und Vermeidung des Wenn ein LCD-Bildschirm normal betrieben wird, sollten sich keine Nachbilder Einbrennens von Nachbildern einbrennen können. Black Matrix Farbfilter Gemeinsame Elektrode (ITO) Optimale Bildqualität • Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. -
Seite 89: Einbrennen Von Nachbildern Verhindern
Kapitel 7. Anhang Einbrennen von Nachbildern verhindern FLIGHT TIME FLIGHT TIME Wenn Sie das Gerät nicht verwenden, können Sie es optimal schützen, indem Sie es OZ348 20:30 OZ348 20:30 ausschalten oder den PC oder das System so einstellen, dass ein Bildschirmschoner verwendet wird. -
Seite 90: Lizenzen
5,912,976, 7,200,236, 7,492,907, 8,050,434, 7,720,240, 7,031,474, gehalten. 7,907,736 and 7,764,802. DTS, the Symbol, and DTS and the Symbol Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per together are registered trademarks & DTS Studio Sound is a E-Mail an oss.request@samsung.com.
