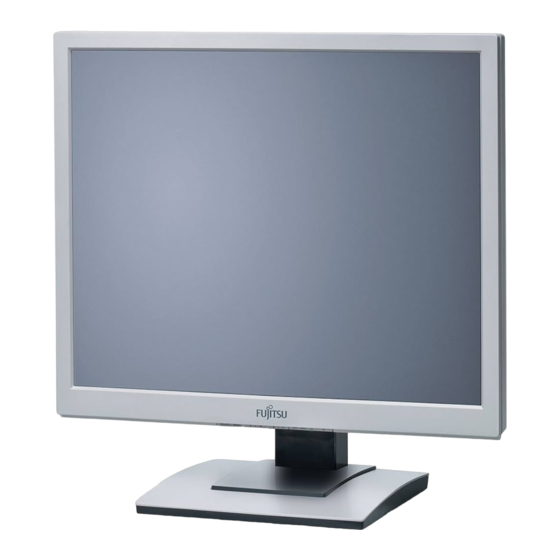

- Seite 1 Display B17-5 ECO/B19-5 ECO Betriebsanleitung Deutsch...
- Seite 2 Sie haben..technische Fragen oder Probleme? Wenden Sie sich bitte an: • unsere Hotline/Help Desk (siehe die mitgelieferte Help Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/" • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: "http://ts.fujitsu.com/support/"...
- Seite 4 Copyright © Fujitsu Technology Solutions 2009 2009/05 Published by Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany Contact http://ts.fujitsu.com/support All rights reserved, including intellectual property rights. Technical data subject to modifi cations and delivery subject to availability. Any liability that the data and illustrations are complete, actual or correct is excluded.
-
Seite 5: Inhaltsverzeichnis
FUJITSU B17-5 ECO / B19-5 ECO Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Fehlerbehebung Erläuterungen zur Norm DIN EN ISO 13406-2 Technische Daten... - Seite 6 VESA, DDC und DPMS sind eingetragene Warenzeichen der Video Electronics Standards Association. Copyright © Fujitsu Technology Solutions GmbH 2009 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zuwiderhandlungen verpflichten zu Schadenersatz.
- Seite 7 Inhalt Inhalt Ihr LCD-Bildschirm ..............Zielgruppe .
- Seite 8 Inhalt A26361-K1317-Z220-1-19, Ausgabe 2...
-
Seite 9: Ihr Lcd-Bildschirm
Ihr LCD-Bildschirm ... Ihr LCD-Bildschirm ... verfügt über zahlreiche nützliche Eigenschaften und Funktionen, z. B.: • TFT-Display (Thin Film Transistor, Aktiv-Matrix) geringer Platzbedarf wegen geringer Gehäusetiefe • • optimale ergonomische Eigenschaften (absolute Verzerrungsfreiheit, exzellente Schärfe und Farbreinheit bis in die Ecken) •... -
Seite 10: Weitere Informationen
Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" • Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://ts.fujitsu.com" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit"... -
Seite 11: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Wichtige Hinweise Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die Sie beim Umgang mit Ihrem Gerät unbedingt beachten müssen. Sicherheitshinweise Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik, einschließlich elektrischer Büromaschinen für den Einsatz in Büroumgebung. Falls Sie Fragen haben, ob Sie das Gerät in der vorgesehenen Umgebung aufstellen können, wenden Sie sich an Ihre Verkaufsstelle oder an unseren Help Desk. -
Seite 12: Netzleitung
Wichtige Hinweise • Stellen Sie nur die Bildschirmauflösungen und Bildwiederholfrequenzen ein, die im Kapitel "Technische Daten", Seite 27 angegeben sind. Wenn Sie andere Werte einstellen, kann das Gerät beschädigt werden. Wenden Sie sich im Zweifelsfall an Ihre Verkaufsstelle oder an unseren Help Desk. •... -
Seite 13: Gerät Reinigen
US-Dollar elektrische Energie eingespart werden. Dadurch würden auch 20 Millionen Tonnen Kohlendioxid weniger in die Atmosphäre emittiert - dies entspricht dem Ausstoß von 5 Millionen Autos. Als Energy Star-Partner hat die Fujitsu Technology Solutions GmbH festgestellt, dass dieses Produkt den Energy Star-Richtlinien zum Energiesparen entspricht. -
Seite 14: Entsorgung Und Recycling
Taiwan: Environmental Fujitsu America, Inc. Protection Administration 1250E. Arques Avenue Executive Yuan R.O.C. Sunnyvale, CA 94085 U.S.A. "http://recycle.epa.gov.tw" Contact: Henning, Bernd Phone No.: (408) 329-6737 Fax No.: (408) 746-8299 Sie finden Informationen dazu auch im Internet unter "http://ts.fujitsu.com/recycling". A26361-K1317-Z220-1-19, Ausgabe 2... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Lieferinhalt auspacken und überprüfen Die Display-Oberfläche des Gerätes ist druck- und kratzempfindlich. Fassen Sie das Gerät deshalb nur am Gehäuse an. Zur vollständigen Lieferung des Geräts gehören: • ein Bildschirm • eine Datenleitung (D-SUB) • eine Datenleitung (DVI-D) •... -
Seite 16: Einrichten Eines Ergonomischen Bildschirmarbeitsplatzes
Inbetriebnahme Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. ► Platzieren Sie die Tastatur im optimalen Greifbereich (1). A26361-K1317-Z220-1-19, Ausgabe 2... - Seite 17 Inbetriebnahme ► Platzieren Sie den Bildschirm so, dass der Augenabstand zum Bildschirm (1) etwa 50 cm beträgt. 50 cm ► Platzieren Sie den Bildschirm im bevorzugten Sehraum (1). Der Bildschirm sollte aus dem zulässigen Sehraum (2) auf keinen Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder einer Wandhalterung (VESA FPMPMI) anbieten, die im Fachhandel erhältlich sind.
-
Seite 18: Höhe Einstellen
Inbetriebnahme Höhe einstellen Der Bildschirm kann im Bereich von etwa 120 mm in seiner Höhe verstellt werden. ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn auf- oder abwärts. Neigung einstellen ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn in die gewünschte Neigung. -
Seite 19: Bildschirmfuß Demontieren
Inbetriebnahme Bildschirmfuß demontieren Bevor Sie einen Schwenkarm oder eine Wandbefestigung verwenden können, müssen Sie den Bildschirmfuß demontieren. Die Bildschirmoberfläche ist kratzempfindlich! ► Schalten Sie den Bildschirm aus und lösen Sie den Netzstecker. ► Legen Sie den Bildschirm mit der Vorderseite auf eine weiche Unterlage. ►... -
Seite 20: Anschließen Des Geräts
Inbetriebnahme Anschließen des Geräts Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise", Seite CE-Konformität sowie eine optimale Bildqualität werden nur mit den mitgelieferten Datenleitungen gewährleistet. ► Schalten Sie den Bildschirm und den Computer aus. ► Lösen Sie den Netzstecker des Computers. Leitungen an den Bildschirm anschließen Die mitgelieferten Datenleitungen haben zwei 15-polige D-SUB-Stecker oder zwei 24-polige DVI-Stecker für den Anschluss am Bildschirm und am Computer. - Seite 21 Inbetriebnahme ECO / BASIC 1 = Green Standby Mode Schalter 4 = DVI-D-Anschlussbuchse (DVI) 2 = Netzanschlussbuchse 5 = D-SUB-Anschlussbuchse (VGA) 3 = AUDIO-IN-Anschlussbuchse ► Stecken Sie einen Stecker der Datenleitung an die D-SUB-Anschlussbuchse bzw. DVI-D-Anschlussbuchse des Bildschirms und sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben.
-
Seite 22: Leitungen An Den Computer Anschließen
Inbetriebnahme Leitungen an den Computer anschließen Informationen über die Anschlüsse und Schnittstellen des Computers finden Sie in der Betriebsanleitung Ihres Computers. ► Stecken Sie die Datenleitung an den (aktiven) Bildschirmanschluss des Computers und sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben. ►... -
Seite 23: Bedienung
Bedienung Bedienung Gerät ein-/ausschalten 1 = Netzanzeige 2 = Ein-/Ausschalter Die Tasten sind von unten nach oben zu drücken. Die Farbe der LED-Anzeige verändert sich folgendermaßen: LED-Anzeige Status blau Bildschirm und Computer sind eingeschaltet (Normal Mode). grün Bildschirm und Computer sind eingeschaltet (ECO Mode). orange Bildschirm erhält kein Videosignal oder befindet sich im Energiesparmodus. -
Seite 24: Hinweise Zum Power-Management
Bedienung Vorderseite Rückseite 1 = Netzanzeige 3 = Green Standby Mode Schalter 2 = Ein-/Ausschalter In der Schalterstellung "0" (ECO) ist der Green Standby Mode aktiviert, in dem der Monitor ≤ 0,1 W aufnimmt. Läßt sich der Monitor nicht einschalten und bleibt dunkel, muss der Schalter auf "-"... -
Seite 25: Bildschirmeinstellungen Ändern
Bedienung Bildschirmeinstellungen ändern Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die Bildschirmanzeige optimal an die verwendete Grafikkarte anpassen. Bildschirmeinstellungen mit den Tasten des Bedienfeldes ändern Die Tasten des Bedienfeldes sind doppelt belegt. Bei nicht aktiviertem OSD-Menü können Sie folgende Einstellungen vornehmen. -
Seite 26: Eco Betriebsart Aktivieren/Deaktivieren
Bedienung ECO Betriebsart aktivieren/deaktivieren Durch Reduzierung der Bildhelligkeit kann die Leistungsaufnahme des Geräts reduziert werden. ► Drücken Sie die Taste Vor / ECO, um die ECO Betriebsart aus- oder einzuschalten. Die Meldung erscheint, ECO on / off. Wird die ECO Betriebsart aktiviert, werden folgende OSD- Einstellungen geändert: Farbtemperatur 6500K Brightness... - Seite 27 Bedienung Das OSD-Menü gibt es in verschiedenen Sprachen. In der folgenden Beschreibung werden die englischen Menübezeichnungen verwendet (Standardeinstellung). Mit der OSD-Funktion Language im Menü OSD Setup können Sie eine andere Sprache auswählen. ► Drücken Sie die Taste SELECT / MENU um das OSD-Menü...
-
Seite 28: Funktionen Des Osd-Menüs
Bedienung Wenn Sie andere Einstellungen ändern wollen, wählen Sie die entsprechende Funktion aus dem OSD-Hauptmenü. Alle Einstellmöglichkeiten des Hauptmenüs werden im Folgenden beschrieben. Funktionen des OSD-Menüs Im Folgenden wird das OSD-Menü für den analogen Betrieb des Bildschirms beschrieben. Beim digitalen Betrieb sind einige der Funktionen nicht vorhanden, da sie auf Grund der digitalen Übertragungstechnik nicht erforderlich sind. -
Seite 29: Lautstärke Einstellen
Bedienung Bildgröße und Bildposition einstellen Einstellfenster Image adjust aufrufen H-position Horizontale Bildposition einstellen Mit dieser Funktion verschieben Sie das Bild nach links oder nach rechts. V-position Vertikale Bildposition einstellen Mit dieser Funktion verschieben Sie das Bild nach oben oder nach unten. Clock Synchronisation einstellen Mit dieser Funktion justieren Sie die Bildbreite, um vertikale Bildstörungen... -
Seite 30: Darstellung Des Osd-Menüs Einstellen
Bedienung Darstellung des OSD-Menüs einstellen Einstellfenster OSD Setup aufrufen Language Sprache für das OSD-Menü einstellen Mit dieser Funktion wählen Sie zwischen Englisch (Standardeinstellung), Französisch, Deutsch, Italienisch und Spanisch als Sprache für das OSD-Menü. Horizontale Position des OSD-Menüs einstellen H-position Mit dieser Funktion verschieben Sie das OSD-Menü nach links oder rechts. Vertikale Position des OSD-Menüs einstellen V-position Mit dieser Funktion verschieben Sie das OSD-Menü... -
Seite 31: Informationen Anzeigen
Bedienung Informationen anzeigen Einstellfenster Information aufrufen Mit dieser Funktion werden Modellbezeichnung, Seriennummer, Auflösung, H/V-Frequenz, Eingangssignal und Polarität des Synchronisationssignals angezeigt. A26361-K1317-Z220-1-19, Ausgabe 2... -
Seite 32: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Bei Auftreten eines Fehlers prüfen Sie zunächst die im Folgenden genannten Punkte. Falls das Fehlerbild dadurch nicht beseitigt wurde, sollte der Bildschirm nach Möglichkeit an einem anderen Computer geprüft werden. Wenn Sie das Problem nicht lösen können, verständigen Sie bitte unseren Help Desk. Haben Sie dieses Problem? Überprüfen Sie die genannten Punkte: Keine Bildschirmanzeige... - Seite 33 Fehlerbehebung Haben Sie dieses Problem? Überprüfen Sie die genannten Punkte: Bildposition nicht korrekt Der Bildschirm erkennt eine noch nicht eingestellte Betriebsart (siehe Kapitel "Technische Daten", Seite ► Drücken Sie die Taste EXIT / AUTO um die Selbstjustage des Bildschirms durchzuführen. Bild zittert ►...
-
Seite 34: Erläuterungen Zur Norm Din En Iso 13406
Erläuterungen zur Norm DIN EN ISO 13406-2 Erläuterungen zur Norm DIN EN ISO 13406-2 Helle oder dunkle Bildpunkte Nach dem heutigen Stand der Produktionstechnik kann eine absolut fehlerfreie Bildschirmanzeige nicht garantiert werden. Es können einige wenige konstant helle oder dunkle Pixel (Bildelemente) vorhanden sein. -
Seite 35: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. B17-5 ECO B19-5 ECO Abmessungen und Gewicht Sichtbare Diagonale 43 cm 48 cm Punktabstand 0,264 mm 0,294 mm Bildgröße Breite 337,9 mm 376,3 mm Höhe 270,3 mm 301 mm Maximale Auflösung... -
Seite 36: Vesa-Ddc-Kompatible Vga-Schnittstelle
Technische Daten Umgebungsbedingungen Klimaklasse 3K2, DIN IEC 721 Nennbetriebsbereich 15 °C ..35 °C Luftfeuchtigkeit 20 % ..85 % Grenzbetriebsbereich 5 °C ..35 °C Luftfeuchtigkeit 20 % ..85 % VESA-DDC-kompatible VGA-Schnittstelle Der Bildschirm ist mit einer VESA-DDC-kompatiblen VGA-Schnittstelle ausgestattet. VESA-DDC (Video Electronics Standard Association, Display Data Channel) dient als Kommunikationsschnittstelle zwischen Bildschirm und Computer. -
Seite 37: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt A26361-K1317-Z220-1-19, Ausgabe 2... -
Seite 38: Anschluss Dvi-D
Technische Daten Anschluss DVI-D Stift Bedeutung TMDS Data2– TMDS Data2+ TMDS Data 2/4 Shield Not connected Not connected DDC Clock DDC Data Analogue Vertical Sync TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0–...
