Inhaltszusammenfassung für Fujitsu B27T-7 LED

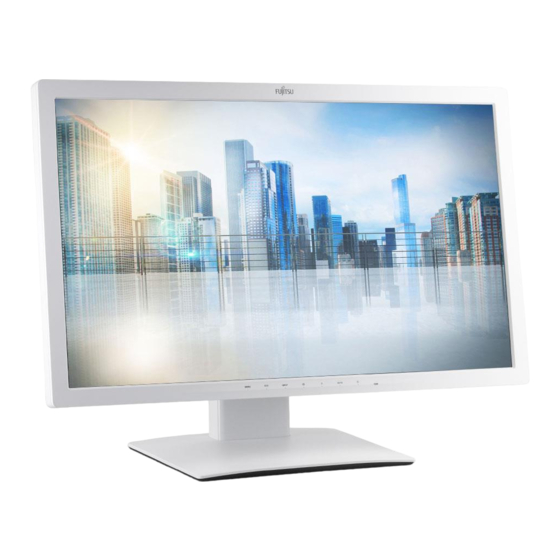

- Seite 1 Display Betriebsanleitung B27T-7 LED...
- Seite 2 "http://www.fujitsu.com/fts/" Treiber-Updates finden Sie unter: "http://support.ts.fujitsu.com/download" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://support.ts.fujitsu.com/contact/servicedesk") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Viel Freude mit Ihrem neuen Fujitsu-System!
- Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2013. Alle Rechte vorbehalten. Ausgabedatum 06/2013 Bestell-Nr.: A26361-K1478-Z320-1-19, Ausgabe 1...
-
Seite 5: Inhaltsverzeichnis
B27T-7 LED Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Hinweise zur ergonomischen Farbeinstellung Fehlerbehebung Erläuterungen zur Norm ISO 9241–307 Technische Daten... - Seite 6 Ankündigung vorbehalten. Fujitsu weist jegliche Verantwortung bezüglich technischer oder redaktioneller Fehler bzw. Auslassungen von sich. Warenzeichen Fujitsu und das Fujitsu-Logo sind eingetragene Warenzeichen von Fujitsu Limited oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. Microsoft und Windows sind Warenzeichen bzw. eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
- Seite 7 Anschluss DisplayPort ..............36 Fujitsu...
- Seite 8 Inhalt Fujitsu...
-
Seite 9: Ihr Lcd-Bildschirm
Zielgruppe Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber unbedingt die Sicherheitshinweise in der Betriebsanleitung des Computers und in diesem Handbuch. Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service Desk. Fujitsu... -
Seite 10: Weitere Informationen
Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" • Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://www.fujitsu.com/fts/" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit"... -
Seite 11: Wichtige Hinweise
Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, lösen Sie den Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk. • Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr). Fujitsu... -
Seite 12: Netzleitung
Netzleitungsausführungen SVT bzw. SJT zulässig. Bei Aufstellung auf dem Fußboden sind ausschließlich SJT-Netzleitungen zulässig. • Bei der Auswahl der Leitung ist der für das Gerät erforderliche Nennstrom zu beachten. • Falls notwendig, ersetzen Sie die ursprünglich mitgelieferte Netzleitung durch eine landesübliche 3-polige Netzleitung mit Schutzkontakt. Fujitsu... -
Seite 13: Gerät Transportieren
Verschmutzung können Sie ein feuchtes Tuch benutzen, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben. CE-Kennzeichnung Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit", 2006/95/EG "Niederspannungsrichtlinie", 2009/125/EG "Ökodesign Richtlinie" und 2011/65/EU "RoHS Richtlinie". Fujitsu... -
Seite 14: Entsorgung Und Recycling
Das Gerät muss nach den örtlichen Vorschriften über Beseitigung von Sondermüll entsorgt werden. Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich an Ihre Verkaufsstelle, an unseren Service Desk oder direkt an: Deutschland Belgien Schweiz Fujitsu Technology Solutions RECUPEL SWICO GmbH Boulevard Reyers, 80 Schweizerischer... -
Seite 15: Inbetriebnahme
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. ► Informieren Sie unverzüglich Ihre Verkaufsstelle, wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen. Wir empfehlen Ihnen, die Originalverpackung der Geräte nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu... -
Seite 16: Gerät Aufstellen
Halten Sie Zuluft- und Abluftöffnungen des Geräts frei, um eine ausreichende Belüftung zu gewährleisten. Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. Fujitsu... - Seite 17 Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder eines vergleichbaren Zubehörs (VESA FDMI) anbieten, die im Fachhandel erhältlich sind. Dazu muss der Bildschirmfuß vorher, wie im Kapitel "Bildschirmfuß demontieren", Seite 15 erläutert, demontiert werden. Fujitsu...
-
Seite 18: Höhe Einstellen
Der Bildschirm kann in seiner Neigung um –3° (nach vorn) und +35° (nach hinten) aus seiner senkrechten Stellung verstellt werden. ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn in die gewünschte Neigung. Fujitsu... -
Seite 19: Bildschirmfuß Demontieren
Sie können jetzt einen Schwenkarm oder vergleichbares Zubehör gemäß VESA FDMI mit 100 mm Lochabstand montieren (VESA MIS‑D, 100, C). Wie Sie den Schwenkarm bzw. vergleichbares Zubehör montieren, entnehmen Sie der Dokumentation des Schwenkarmes oder des vergleichbaren Zubehörs. Fujitsu... -
Seite 20: Anschließen Des Geräts
6 = D-SUB-Anschlussbuchse (VGA) 2 = Netzanschlussbuchse 7 = AUDIO-OUT-Anschlussbuchse 3 = AUDIO-IN-Anschlussbuchse 8 = USB IN (Upstream) 4 = DisplayPort-Anschlussbuchse 9 = USB OUT (Downstream) 5 = DVI-D-Anschlussbuchse (DVI) ► Wählen Sie die geeignete Datenleitung für Ihren Computer aus. Fujitsu... -
Seite 21: Leitungen An Den Computer Anschließen
► Stecken Sie den Netzstecker des Bildschirms in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. ► Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und separate Grafikkarte), so ist standardmäßig der Bildschirmanschluss der separaten Grafikkarte aktiv. Fujitsu... -
Seite 22: Bedienung
Bildschirm und Computer sind eingeschaltet (Normal Mode). grün Bildschirm und Computer sind eingeschaltet (ECO Mode). orange Bildschirm erhält kein Videosignal oder befindet sich im Energiesparmodus. leuchtet nicht Bildschirm ist ausgeschaltet. ► Schalten Sie das Gerät mit dem Berührungssensor für den Ein-/Ausschalter (1) ein. Fujitsu... -
Seite 23: Hinweise Zum Power-Management
Netzanzeige des Bildschirms ändert die Farbe, um die Statusänderung anzuzeigen. Im Auslieferzustand ist der Betrieb ECO voreingestellt. Nach einer Eingabe am Computer wird der Bildschirminhalt wiederhergestellt. Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie der Betriebsanleitung oder dem Technischen Handbuch Ihres Computers. Fujitsu... -
Seite 24: Bildschirmeinstellungen Ändern
Die Berührungssensoren des Bedienfelds sind doppelt belegt. Bei aktiviertem OSD-Menü (On-Screen Display) wird die aktuelle Bedeutung der Sensoren am Bildschirmrand direkt über den Berührungssensoren angezeigt. Je nach gewähltem Untermenü variiert die Anzeige über den Berührungssensoren. 1 = Berührungssensoren des Bedienfelds 2 = Aktuelle Sensor-Funktion Fujitsu... -
Seite 25: Bildschirmeinstellungen Mit Den Berührungssensoren Des Bedienfelds Ändern
, um die ECO-Betriebsart aus- oder einzuschalten. Die Meldung ECO Mode on bzw. ECO Mode off erscheint. Wird die ECO-Betriebsart aktiviert, werden folgende OSD-Einstellungen geändert: 6500 K Colour reduziert Brightness Nach dem Ausschalten der ECO-Betriebsart wird die vorher durch den Benutzer eingestellte Helligkeit wiederhergestellt. Fujitsu... -
Seite 26: Eingangssignal Auswählen (D-Sub/Dvi-D/Displayport)
Veränderungen an der Bildschirmeinstellung zu verhindern. ► Berühren Sie den Sensor und den Sensor gleichzeitig einige Sekunden lang. INPUT Die Meldung Power button locked / unlocked erscheint. Um den gesperrten Sensor für den Ein-/Ausschalter wieder freizugeben, verfahren Sie auf die gleiche Weise. Fujitsu... -
Seite 27: Osd-Menü Sperren
Untermenü zu markieren (z. B. Image adjust). ► Berühren Sie den Sensor MENU , um das markierte Untermenü auszuwählen. Das Einstellfenster wird angezeigt (z. B Image adjust ). Hier können weitere Einstellungen vorgenommen werden. ► Um ins Hauptmenü zurückzukehren, berühren Sei den Sensor AUTO Fujitsu... -
Seite 28: Einstellungen Ändern
Hauptmenüs werden im Folgenden beschrieben. Funktionen des OSD-Menüs Im Folgenden wird das OSD-Menü für den analogen Betrieb des Bildschirms beschrieben. Beim digitalen Betrieb sind einige der Funktionen nicht vorhanden, da sie auf Grund der digitalen Übertragungstechnik nicht erforderlich sind. Fujitsu... -
Seite 29: Helligkeit Und Kontrast Einstellen
Mit dieser Funktion verschieben Sie das Bild nach links oder nach rechts. Vertikale Bildposition einstellen V-position Mit dieser Funktion verschieben Sie das Bild nach oben oder nach unten. Bildgröße einstellen Expansion Full screen = Vollbild Keep aspect = Maximale Bildgröße ohne Verzerrung Fujitsu... -
Seite 30: Lautstärke Einstellen
OSD-Menü automatisch ausgeblendet. Mit dieser Funktion schalten Sie das OSD-Menü vom Hochformat ins OSD Rotation Breitformat und umgekehrt. On = Das OSD-Menü wird im Hochformat (Portrait-Modus) angezeigt. Off = Das OSD-Menü wird im Breitformat (Landscape-Modus) angezeigt. Fujitsu... -
Seite 31: Funktionen Im Menü Advanced Einstellen
Mit dieser Funktion werden alle Einstellungen ohne Nachfrage auf die Werkseinstellungen zurückgesetzt. Berühren Sie den Sensor , um die Funktion auszuführen. Es erscheint die Meldung Auto Processing. Informationen anzeigen Einstellfenster Information aufrufen Mit dieser Funktion werden Modellbezeichnung, Seriennummer, Auflösung, H/V-Frequenz und ECO-Mode angezeigt. Fujitsu... -
Seite 32: Hinweise Zur Ergonomischen Farbeinstellung
+ Farbkombination gut geeignet - Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden. Fujitsu... -
Seite 33: Fehlerbehebung
Auflösung ein (siehe Dokumentation des Computers oder der Grafikkarte). Bildposition nicht korrekt Der Bildschirm erkennt eine noch nicht eingestellte Betriebsart (siehe Kapitel "Technische Daten", Seite ► Berühren Sie den Sensor AUTO um die Selbstjustage des Bildschirms durchzuführen. Fujitsu... - Seite 34 ► Berühren Sie den Sensor AUTO um die Selbstjustage des Bildschirms durchzuführen. Bildschirmanzeige wird dunkler Die Lebensdauer der Hintergrundbeleuchtung ist begrenzt. Sollte Ihre Bildschirmanzeige zu dunkel werden, dann muss die Hintergrundbeleuchtung ausgetauscht werden. ► Wenden Sie sich an unseren Service Desk. Fujitsu...
-
Seite 35: Erläuterungen Zur Norm Iso 9241-307
(Bildelement), die die Bildelementfunktion erweitert. Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm ISO 9241‑307 festgelegt. Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen von 1680 x 1050 (1764000 Pixel) und höher die Klasse I nach der Norm ISO 9241‑3 ein. -
Seite 36: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. Prduktname B27T-7 LED Modellname B27T-7 Abmessungen und Gewicht Sichtbare Diagonale 68,5 cm Punktabstand 0,3114 mm Bildgröße Breite 597,9 mm Höhe 336,3 mm Maximale Auflösung 1920 x 1080 Abmessungen inkl. -
Seite 37: Vesa-Ddc-Kompatible Vga-Schnittstelle
67,6 kHz 60 Hz 1920 x 1080 80,0 kHz 75 Hz 1280 x 1024 Zusätzliche Betriebsarten Horizontalfrequenz Bildwiederholfrequenz Bildschirmauflösung 45,0 kHz 60 Hz 1280 x 720 47,7 kHz 60 Hz 1366 x 768 60,0 kHz 60 Hz 1600 x 900 Fujitsu... -
Seite 38: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt Fujitsu... -
Seite 39: Anschluss Dvi-D
Analogue Vertical Sync TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu... -
Seite 40: Anschluss Displayport
Lane 1 (negative) Ground Lane 1 (positive) Lane 0 (negative) Ground Lane 0 (positive) connected to Ground connected to Ground Auxiliary Channel (positive) Ground Auxiliary Channel (negative) Hot Plug Detect Return for Power Power for connector (3.3 V 500 mA) Fujitsu...
