Erste Schritte

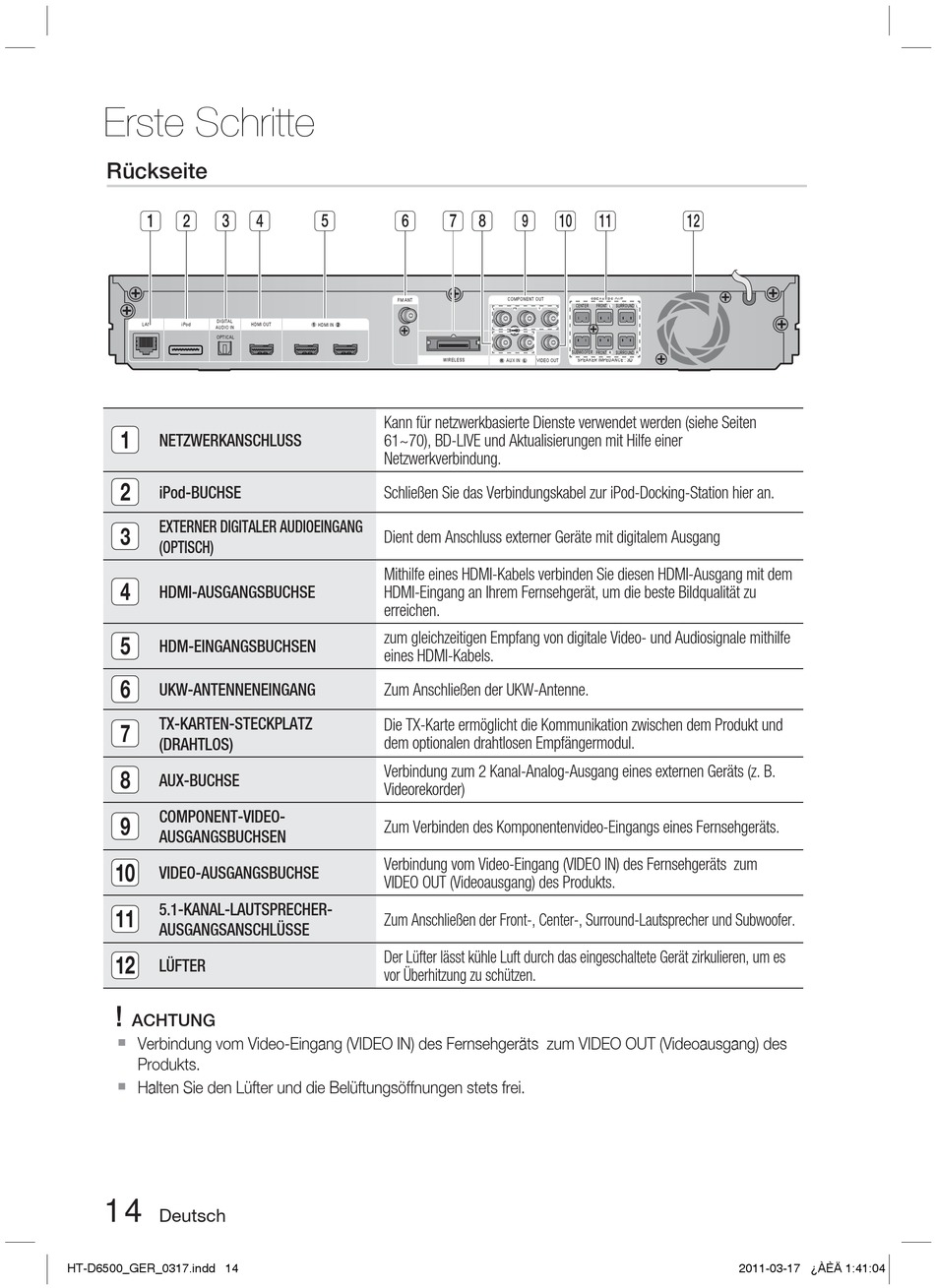

Rückseite
1 2 3
DIGITAL
LAN iPod
AUDIO IN
OPTICAL
1
NETZWERKANSCHLUSS
2
iPod-BUCHSE
EXTERNER DIGITALER AUDIOEINGANG
3
(OPTISCH)
4
HDMI-AUSGANGSBUCHSE
5
HDM-EINGANGSBUCHSEN
6
UKW-ANTENNENEINGANG
TX-KARTEN-STECKPLATZ
7
(DRAHTLOS)
8
AUX-BUCHSE
COMPONENT-VIDEO-
9
AUSGANGSBUCHSEN
10
VIDEO-AUSGANGSBUCHSE
5.1-KANAL-LAUTSPRECHER-
11
AUSGANGSANSCHLÜSSE
12
LÜFTER
!
ACHTUNG

Verbindung vom Video-Eingang (VIDEO IN) des Fernsehgeräts zum VIDEO OUT (Videoausgang) des
Produkts.

Halten Sie den Lüfter und die Belüftungsöffnungen stets frei.
14
Deutsch
HT-D6500_GER_0317.indd 14 HT-D6500_GER_0317.indd 14
4 5 6
FM ANT
HDMI OUT HDMI IN
Kann für netzwerkbasierte Dienste verwendet werden (siehe Seiten
61~70), BD-LIVE und Aktualisierungen mit Hilfe einer
Netzwerkverbindung.
Schließen Sie das Verbindungskabel zur iPod-Docking-Station hier an.
Dient dem Anschluss externer Geräte mit digitalem Ausgang
Mithilfe eines HDMI-Kabels verbinden Sie diesen HDMI-Ausgang mit dem
HDMI-Eingang an Ihrem Fernsehgerät, um die beste Bildqualität zu
erreichen.
zum gleichzeitigen Empfang von digitale Video- und Audiosignale mithilfe
eines HDMI-Kabels.
Zum Anschließen der UKW-Antenne.
Die TX-Karte ermöglicht die Kommunikation zwischen dem Produkt und
dem optionalen drahtlosen Empfängermodul.
Verbindung zum 2 Kanal-Analog-Ausgang eines externen Geräts (z. B.
Videorekorder)
Zum Verbinden des Komponentenvideo-Eingangs eines Fernsehgeräts.
Verbindung vom Video-Eingang (VIDEO IN) des Fernsehgeräts zum
VIDEO OUT (Videoausgang) des Produkts.
Zum Anschließen der Front-, Center-, Surround-Lautsprecher und Subwoofer.
Der Lüfter lässt kühle Luft durch das eingeschaltete Gerät zirkulieren, um es
vor Überhitzung zu schützen.
7 8 9 10 11
COMPONENT OUT SPEAKERS OUT
CENTER FRONT SURROUND
SUBWOOFER FRONT SURROUND
WIRELESS SPEAKER IMPEDANCE : 3
AUX IN VIDEO OUT
12
