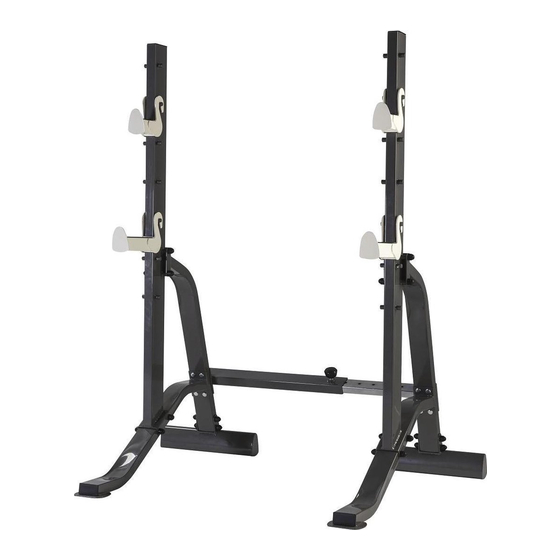

SQUAT RACK
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tunturi Pure SQUAT RACK
Inhaltszusammenfassung für Tunturi Pure SQUAT RACK

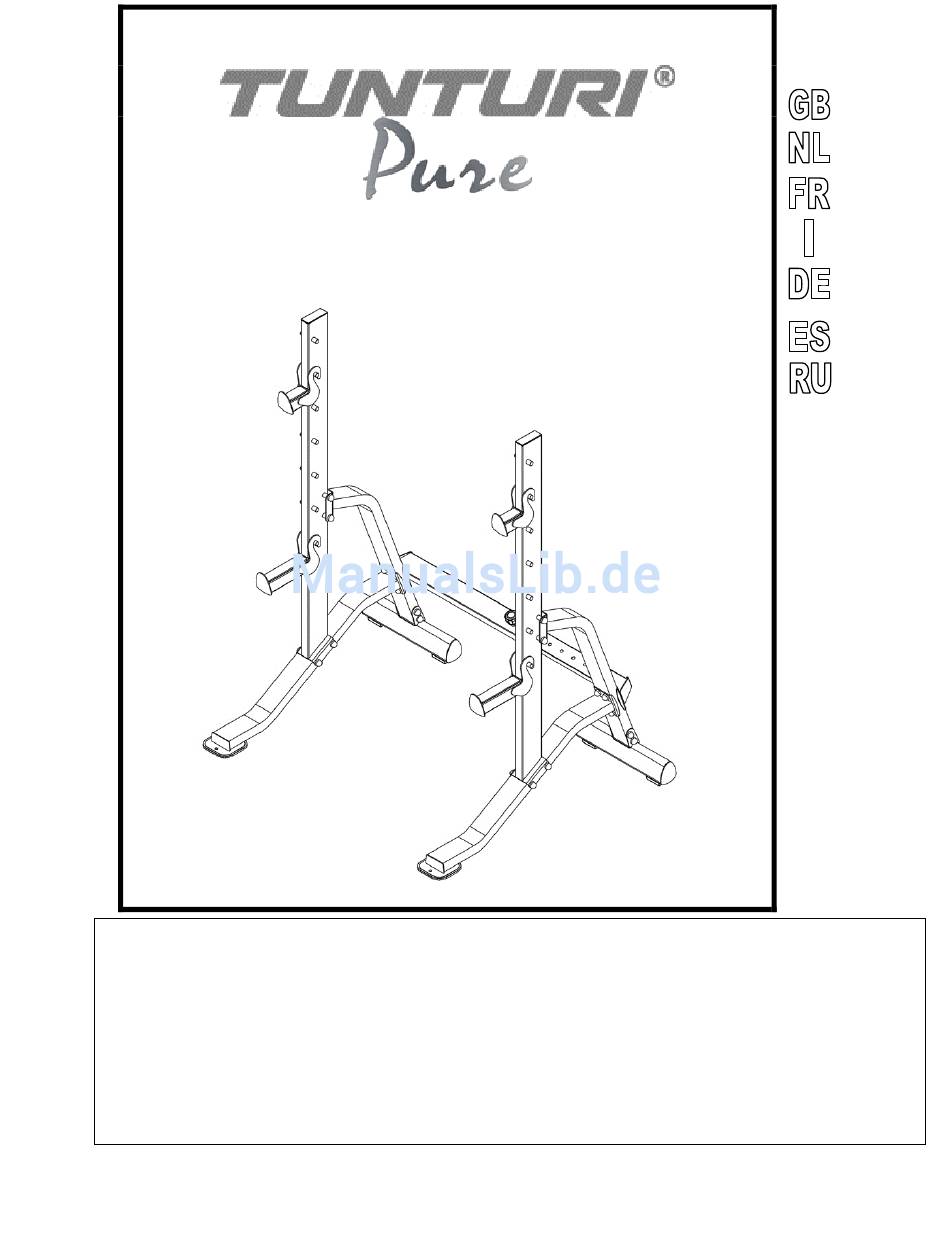

- Seite 1 SQUAT RACK 140414 IMPORTANT: Please read this manual before commencing assembly of this product. BELANGRIJK: Lees deze handleiding aandachtig door alvorens dit product te monteren. IMPORTANT :Veuillez lire attentivement les instructions avant l’assemblage du produit IMPORTANTE: leggere il presente manuale prima di iniziare a montare il prodotto. WICHTIG: Bitte lesen Sie dieses Handbuch, bevor Sie mit der Montage dieses Produkts beginnen IMPORTANTE: Lea este manual antes de comenzar a ensamblar el producto.
- Seite 2 Table of Contents / Inhoudsopgave / Tables des Matieres / Sommario / Inhalt / Índice / Содержание English Nederlands P 10 Français P 18 Italiano P 26 Deutsch P 34 Español P 42 Русский язык P 50 Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 3: Important Safety Precautions
OVER THE AGE OF 35 OR PERSONS WITH PRE-EXISTING HEALTH PROBLEMS. READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. TUNTURI NEW FITNESS B.V. ASSUMES NO RESPONSIBILITY FOR PERSONAL INJURY OR PROPERTY DAMAGE SUSTAINED BY OR THROUGH THE USE OF THIS PRODUCT. -
Seite 4: Important Assembly Information
NOTE: Do not over tighten any component with pivotal function. Make sure all pivotal components are able to move freely. Do not tighten all Nuts and Bolts in this step. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 5 WARNING LABEL PLACEMENT Warning label affix here. Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 6: Care And Maintenance
6. Failure to examine regularly may affect the safety level of the equipment. WEIGHT CAPACITY AND DIMENSION 1. Maximum weight capacity on Bar Catches: 140kg. 2. Assembled Dimension: 107cm x 153cm x168.5cm BAR CATCH HEIGHT ADJUSTMENT Height of Bar Catch could be adjusted from 61cm to 157 cm. Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 7: Width Adjustment
1. Loosen and pull up the Lock Knob (#17) on Adjustment Frame (#5). Slide the Sliding Frame to selected width, drop the Lock knob and firmly thread the Knob in position. 2. The width of Squat Rack could be adjusted from 71cm to 113 cm. Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 8: Parts List
Philips Self-tapping Screw ST2.9 x 9.5mm Lock Knob Cover Cap Base Support End Cap Hex Bolt M10 x 105mm Carriage Bolt M10 x 60mm Aircraft Nut Washer Ø 20mm x Ø 10.5mm Hex Bolt M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 9: Exploded Diagram
EXPLODED DIAGRAM Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 10: Limited Warranty
LIMITED WARRANTY Tunturi New Fitness B.V. warrants this product to be free from defects in workmanship and material, under normal use and service conditions, for a period of two years on the frame and one year on all other parts and components from the date of purchase. This warranty extends only to the original purchaser. -
Seite 11: Belangrijke Veiligheidsinstructies
PERSONEN OUDER PERSONEN BEPAALDE GEZONDHEIDSKLACHTEN. LEES ALLE INSTRUCTIES VOORDAT FITNESSAPPARATUUR GEBRUIKT. TUNTURI NEW FITNESS BV IS NIET AANSPRAKELIJK VOOR PERSOONLIJK LETSEL SCHADE EIGENDOMMEN VEROORZAAKT DOOR OF TEN GEVOLGE VAN HET GEBRUIK VAN DIT PRODUCT. BEWAAR DEZE INSTRUCTIES GOED. Tunturi Pure Strength... -
Seite 12: Belangrijke Montage-Informatie
Draai de bouten en moeren pas aan nadat alle componenten zijn gemonteerd. BELANGRIJK! Componenten die moeten kunnen scharnieren, mogen niet te strak worden aangedraaid. Alle scharnierende componenten moeten vrij kunnen bewegen Draai de bouten en moeren in deze stap niet aan. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 13 LOCATIE VAN HET WAARSCHUWINGSLABEL Plaats waarschuwingslabel hier. Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 14: Zorg En Onderhoud
MAXIMALE BELASTING EN AFMETINGEN 1. Maximum gewicht op stanghouders: 140kg. 2. Geassembleerde Afmeting (L x B x H): 107cm x 153cm x168.5cm AANPASSING HOOGTE STANGHOUDER Hoogte van de stanghouder kan aangepast worden van 61 cm tot 157 cm. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 15 1. Maak de vergrendelingsknop (#17) los enlos op het aanpasbaar frame (#5). Schuif het schuifbaar frame naar de gewenste breedte, plaats de vergrendelingsknop, duw de knop stevig in positie. 2. De breedte van het squat rek kan aangepast worden van 71 tot 113 cm. Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 16 Philips Self-tapping Screw ST2.9 x 9.5mm Lock Knob Cover Cap Base Support End Cap Hex Bolt M10 x 105mm Carriage Bolt M10 x 60mm Aircraft Nut Washer Ø 20mm x Ø 10.5mm Hex Bolt M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 17 OVERZICHTSSCHEMA Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 18: Beperkte Garantie
BEPERKTE GARANTIE Tunturi New Fitness garandeert dat dit product, bij normaal gebruik en onderhoud, vrij is van defecten in materiaal en fabricage voor een periode van twee jaar op het frame en één jaar op alle andere onderdelen en componenten na de datum van aankoop. -
Seite 19: Consignes De Sécurité
AGE(E) DE 35 ANS OU SI VOUS AVEZ DES ANTECEDENTS MEDICAUX PREEXISTENTS. LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER N’IMPORTE QUEL EQUIPMENT. TUNTURI NEW FITNESS BV DECLINE TOUTE RESPONSABILITE POUR DES BLESSURES PERSONELLES OU DEGATS DE MATERIELS CAUSES PAR L’UTILISATION DE CE PRODUIT. - Seite 20 étape ou les étapes précédentes sont assemblées. NB: Ne pas trop serrez les pièces qui doivent pivoter. Vérifiez que toutes les pièces a pivot puissent pivoter. Ne pas serrez les boulons pendant cette étape. Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 21: Entretien Et Maintenance
ETIQUETTE D’AVERTISSEMENT COLLER L’ETIQUETTE D’AVERTISSEMENT ICI ENTRETIEN ET MAINTENANCE Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 22: Charge Et Dimensions
1. Charge maximale sur les supports de barre : 140kg. 2. Dimensions assemblé : 107cm x 153cm x168.5cm RÉGLAGE EN HAUTEUR DES SUPPORTS DE BARRE La hauteur des supports de barre peut être réglée entre 61 cm et 157 cm. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 23 1. Desserrez et relevez le bouton de blocage (n° 17) sur le cadre de réglage (n° 5). Faites coulisser le cadre coulissant jusqu'à la largeur sélectionnée, abaissez le bouton de blocage et serrez-le fermement en place. 2. La largeur du squat rack peut être réglée entre 71 cm et 113 cm. Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 24 Bouton de blocage Capot Bouchon d'extrémité du support de la base Vis hexagonale M10 x 105mm Boulon à tête ronde M10 x 60mm Écrou à embase Rondelle Ø 20mm x Ø 10.5mm Vis hexagonale M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 25: Schéma Éclaté
SCHÉMA ÉCLATÉ Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 26: Garantie
GARANTIE Tunturi New Fitness BV garantie que ce produit est sans défaut de fabrication, pour toutes usage normal ce produit est garanti a partir du moment d’achat pour 2 ans sur le châssis et 1 an pour les pièces d’usage. Cette garantie s’entend uniquement à... -
Seite 27: Precauzioni Di Sicurezza Importanti
IN PARTICOLARE PER PERSONE DI ETÀ SUPERIORE A 35 ANNI O CON PROBLEMI DI SALUTE PREESISTENTI. LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE ATTREZZATURE PER IL FITNESS. TUNTURI NEW FITNESS BV NON SI ASSUME ALCUNA RESPONSABILITÀ PER EVENTUALI LESIONI PERSONALI O DANNI MATERIALI SOSTENUTI PER CAUSA O ATTRAVERSO L'USO DEL PRESENTE PRODOTTO. - Seite 28 NOTA: non serrare eccessivamente i componenti che fungono da cardine. Assicurarsi che tutti i componenti che fungono da cardine possano muoversi liberamente. Non serrare i dadi e i bulloni in questa fase. Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 29 POSIZIONE DELLE ETICHETTE DI AVVERTENZA APPLICARE QUI L'ETICHETTA DI AVVERTENZA Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 30: Cura E Manutenzione
CARICO E DIMENSIONI 1. Carico massimo su fermi barra: 140kg. 2. Dimensione montata: 107cm x 153cm x168.5cm REGOLAZIONE ALTEZZA FERMO BARRA L'altezza del fermo barra può essere regolata da 61 cm a 157 cm. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 31 1. Svitare e togliere il pomolo di bloccaggio (#17) sul telaio di regolazione (#5). Far scivolare il telaio scorrevole sulla larghezza selezionata, abbassare il pomolo di bloccaggio e serrare bene il pomolo in posizione. 2. La larghezza dello squat rack può essere regolata da 71cm a 113 cm. Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 32: Lista Parti Di Ricambio
ST2.9 x 9.5mm Pomolo di bloccaggio Coperchio copertura Coperchio terminale supporto base Bullone esagonale M10 x 105mm Bullone a testa tonda M10 x 60mm Dado aeronautico Rondella Ø 20mm x Ø 10.5mm Bullone esagonale M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 33: Vista Esplosa
VISTA ESPLOSA Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 34: Garanzia Limitata
GARANZIA LIMITATA Tunturi New Fitness BV garantisce che questo prodotto è esente da difetti di fabbricazione e del materiale, in normali condizioni di uso e servizio, per due anni sul telaio e un anno su tutte le altre parti e i componenti a partire dalla data di acquisto. -
Seite 35: Wichtige Sicherheitsvorkehrungen
TRAINING BEGINNEN. DAS IST BESONDERS WICHTIG FÜR PERSONEN ÜBER 35 UND PERSONEN MIT BESTEHENDEN GESUNDHEITSPROBLEMEN. LESEN ALLE ANWEISUNGEN, BEVOR TRAININGSGERÄTE BENUTZEN. TUNTURI FITNESS HAFTET NICHT FÜR PERSÖNLICHE VERLETZUNGEN ODER SACHSCHADEN, DIE DURCH VERWENDUNG DIESES PRODUKTS ENTSTEHEN. BEWAHREN SIE DIESE ANLEITUNGEN AUF. Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 36: Wichtige Montage-Informationen
Komponenten im laufenden und vorherigen Schritt montiert wurden. ANMERKUNG: Komponenten mit Drehfunktion dürfen nicht zu fest angezogen werden. Stellen Sie sicher, dass sich alle Drehkomponenten frei bewegen können. Muttern und Bolzen dürfen in diesem Schritt noch nicht festgezogen werden. Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 37: Platzieren Der Warnschilder
PLATZIEREN DER WARNSCHILDER WARNSCHILD HIER ANBRINGEN Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 38: Pflege Und Wartung
TRAGKRAFT UND ABMESSUNG 1. Maximale Tragkraft auf den Stangenbügeln: 140 kg 2. Abmessungen im montierten Zustand: 107 cm x 153 cm x 168,5 cm STANGENBÜGEL-HÖHENEINSTELLUNG Die Höhe des Stangenbügels kann von 61 cm bis 157 cm eingestellt werden. Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 39: Breiteneinstellung
1. Lösen Sie den Einrastknopf (Nr. 17) am Einstellrahmen (Nr. 5). Schieben Sie den Gleitrahmen auf die ausgewählte Breite, lassen Sie den Einrastknopf fallen und drehen Sie den Knopf fest. 2. Die Breite des Squat-Rack kann von 71 cm bis 113 cm eingestellt werden. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 40 Gleithülse 40mm x 80mm Rutschfestes Brett Vordere Basiskappe Selbstschneidende Kreuzschlitzschraube ST2.9 x 9.5mm Einrastknopf Abdeckkappe Abschlusskappe Basisstütze Sechskantschraube M10 x 105mm Schlossschraube M10 x 60mm Flugzeugmutter Beilagscheibe Ø 20mm x Ø 10.5mm Sechskantschraube M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 41: Explosionszeichnung
EXPLOSIONSZEICHNUNG Tunturi Pure Strength www.tunturi-fitness.com... -
Seite 42: Beschränkte Garantie
BESCHRÄNKTE GARANTIE Tunturi New Fitness BV garantiert für zwei Jahre ab Kaufdatum, dass dieser Rahmen unter normalen Einsatz- Servicebedingungen frei Verarbeitungs- und Materialfehlern ist, und gibt eine einjährige Garantie für alle anderen Teile und Komponenten. Diese Garantie gilt nur für den Originalkäufer. -
Seite 43: Medidas De Seguridad Importantes
QUIENES TENGAN MÁS DE 35 AÑOS O TENGAN PROBLEMAS DE SALUD PREEXISTENTES. LEA TODAS LAS INSTRUCCIONES ANTES DE USAR CUALQUIER EQUIPO DE EJERCICIO. TUNTURI NEW FITNESS BV NO ASUME RESPONSABILIDAD ALGUNA POR LESIONES PERSONALES O DAÑO A LA PROPIEDAD QUE PODRÍA PROVOCAR EL USO DE ESTE PRODUCTO. - Seite 44 NOTA: No ajuste en exceso ningún componente que haga movimientos giratorios. Asegúrese de que todos los componentes giratorios puedan moverse libremente No ajuste todos los pernos y tuercas en este paso. Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 45 UBICACIÓN DE LA ETIQUETA DE ADVERTENCIA COLOCAR AQUÍ LA ETIQUETA DE ADVERTENCIA Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 46: Cuidado Y Mantenimiento
1. Peso máximo admisible: 140kg. 2. Dimensiones del equipo ensamblado: 107cm x 153cm x 168.5cm AJUSTE DE LA ALTURA DEL ENGANCHE DE LA BARRA La altura del enganche de la barra se puede ajustar entre 61 cm y 157 cm. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 47 (n.º 5). Deslice el bastidor deslizante hasta la anchura deseada, deje caer el botón de bloqueo e insértelo firmemente en su posición. 2. La anchura del clasificador de pesas se puede ajustar entre 71 cm y 113 cm. Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 48: Lista De Piezas
Tapón de cubierta Tapón de extremo de soporte de base Tornillo de cabeza hexagonal M10 x 105mm Tornillo de transporte M10 x 60mm Tuerca aeronáutica Arandela Ø 20mm x Ø 10.5mm Tornillo de cabeza hexagonal M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com... - Seite 49 DIAGRAMA ESQUEMÁTICO Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 50: Garantía Limitada
GARANTÍA LIMITADA Tunturi New Fitness BV garantiza que este producto no posee defectos en la mano de obra y el material, bajo condiciones de uso y servicio normales, durante un período de dos años respecto del armazón y de un año respecto del resto de las piezas y los componentes, ambos períodos a ser contados desde la fecha de... -
Seite 51: Важные Меры Предосторожности
13. Данный тренажер является изделием категории H и предназначена только для домашнего использования. ВНИМАНИЕ: ВНИМАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ УПРАЖНЕНИЙ НА СКАМЬЕ СЛЕДУЕТ ПРОКОНСУЛЬТИРОВАТЬСЯ С ВРАЧЕМ. ЭТО ТРЕБОВАНИЕ ОСОБО ВАЖНО ДЛЯ ЛИЦ СТАРШЕ 35 ЛЕТ И ДЛЯ ЛИЦ, ИМЕВШИХ ПРОБЛЕМЫ СО ЗДОРОВЬЕМ. ПЕРЕД ИСПОЛЬЗОВАНИЕМ Tunturi Pure Strength www.tunturi-fitness.com... - Seite 52 ЛЮБОГО СПОРТИВНОГО ОБОРУДОВАНИЯ НУЖНО ВНИМАТЕЛЬНО ПРОЧИТАТЬ ВСЕ ПУНКТЫ ИНСТРУКЦИИ. КОМПАНИЯ TUNTURI NEW FITNESS BV НЕ НЕСЕТ НИКАКОЙ ОТВЕТСВЕННОСТИ ЗА ПОЛУЧЕННЫЕ ТРАВМЫ И ПОВРЕЖДЕНИЯ ИМУЩЕСТВА СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ. СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО. ВАЖНАЯ ИНФОРМАЦИЯ ПО СБОРКЕ Инструменты, необходимые для сборки тренажера: Два разводных...
- Seite 53 РАСПОЛОЖЕНИЕ ПРЕДУПРЕДИТЕЛЬНОЙ ЭТИКЕТКИ Предупреждающую надпись разместить здесь. Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 54: Обслуживание И Эксплуатация
осматривать тренажер. МАКСИМАЛЬНАЯ НАГРУЗКА И РАЗМЕРЫ 1. Максимальная нагрузка на держатели штанги: 140 кг 2. Габариты в собранном виде: 107 x 153 x168,5 см РЕГУЛИРОВКА ВЫСОТЫ ДЕРЖАТЕЛЯ ШТАНГИ Высота держателя штанги регулируется в диапазоне 61-157 см. Tunturi Pure Strength www.tunturi-fitness.com... - Seite 55 РЕГУЛИРОВКА ШИРИНЫ 1. Ослабьте и потяните вверх ручку (17) фиксатора на регулировочной раме (5). Отрегулируйте ширину скользящей рамы, отпустите ручку фиксатора и надежно закрутите ручку. 2. Ширина стойки для приседаний регулируется в диапазоне 71-113 см. Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 56 Крестообразный самонарезающий винт ST2.9 x 9.5mm Ручка фиксатора Колпачок Торцевая заглушка крепления основания Шестигранный болт M10 x 105mm Крепежный болт M10 x 60mm Авиационная гайка Шайба Ø 20mm x Ø 10.5mm Шестигранный болт M10 x 100mm Tunturi Pure Strength www.tunturi-fitness.com...
- Seite 57 РАЗНЕСЕННЫЙ ЧЕРТЕЖ Tunturi Pure Strength www.tunturi-fitness.com...
-
Seite 58: Ограниченная Гарантия
неестественного использования, самостоятельного ремонта и использования в рекламных и коммерческих целях. Компания Tunturi New Fitness BV признает лишь действие гарантии, описанной в данном документе. Компания Tunturi New Fitness BV не несёт ответственности за любые косвенные, особые или побочные убытки, возникающие из или в связи с использованием/исполнением... - Seite 59 Tunturi New Fitness B.V. P.O. Box 60001 1320 AA Almere The Netherlands www.tunturi-fitness.com service.international@tunturi-fitness.com Tunturi Pure Strength www.tunturi-fitness.com...
