es at the end the manual
Montage Garagentorantrieb
1
1. Montage des Steuerungsgehäuses
Das Steuerungsgehäuse des GTA kann wie folgt montiert werden:
A-Das Steuerungsgehäuse ist fest mit der Laufschiene verbunden ( siehe auch Abb. 2 )
B-Montage des Steuerungsgehäuses an der Decke neben der Laufschiene.
C-Montage des Steuerungsgehäuses an der Wand
Hinweis: Bei Montage des Steuerungsgehäuses nach Variante C muss zusätzlich das Wandbefestigungskit verwendet
werden ( nicht im Lieferumfang enthalten ).
2
2. Montage Steuerungsgehäuse direkt an der Laufschiene ( Variante A )
Bei Montageversion A wird das hintere Spannelement ( 1 ) mit 2 Schrauben ( 3 ) an der Rückseite des
Steuerungsgehäuses ( 2 ) befestigt.
Hinweis: Das hintere Spannelement erkennen Sie am Stromanschluss.
3
3. Montage Schiene und Kette
Verbinden Sie jetzt die C-Schienen ( 2 ) mittels der Überschub-C-Schienen ( 1 ) durch zusammenstecken.
Fügen Sie alle C-Schienen fest bis zum Anschlag zusammen.
Schieben Sie die Deckenabhängung ( 3 ) auf die hintere Schiene.
Stecken Sie das vordere und hintere Spannelement in die C-Schiene.
Verbinden Sie jetzt die Kette mit der vorderen und hinteren Spanneinheit ( 5 ).
Drehen Sie die Kette um 90° und stecken das jeweils letzte Halbglied in das Spannelement. Drehen Sie die Kette wieder um
90° zurück in die Ausgangslage. Die Kette ist jetzt im Spannelement fixiert.
Hinweis 1: Falls die Kette nicht in beide Spannelemente eingehangen werden kann, vorsichtig die Spannbolzen lösen bis
die Kette eingehangen werden kann.
Hinweis 2: Sollte der Kettenkanal das letzte Kettenglied verdecken muss der Kettenkanal abgezogen und neu aufgeclipst
werden.
4
4. Spannen der Kette
Spannen Sie mit einem 12-er Steckschlüssel ( 1 ) jeweils den Spannbolzen im vorderen und hinteren Spannelement ( 2 ) bis
zur Markierung ( 3 ).
Installationsanleitung GTA
Bevor Sie mit der Installation des Garagentorantriebes in der Garage beginnen, vergewissern Sie sich, dass Sie alle
Montagevoraussetzungen und die erforderlichen Sicherheitsanforderungen wie auf Seite 1 dieser Anleitung
beschrieben einhalten.
Prüfen Sie nochmals ob über dem Höchstlaufpunkt des Garagentores noch mind. 50 mm Baufreiheit vorhanden ist.
5
5. Montage Sturzbefestigung & Torblattbeschlag
Vorbereitende Arbeiten
Benutzen Sie für die weiteren Arbeiten unbedingt eine stabile und trittsichere Leiter!

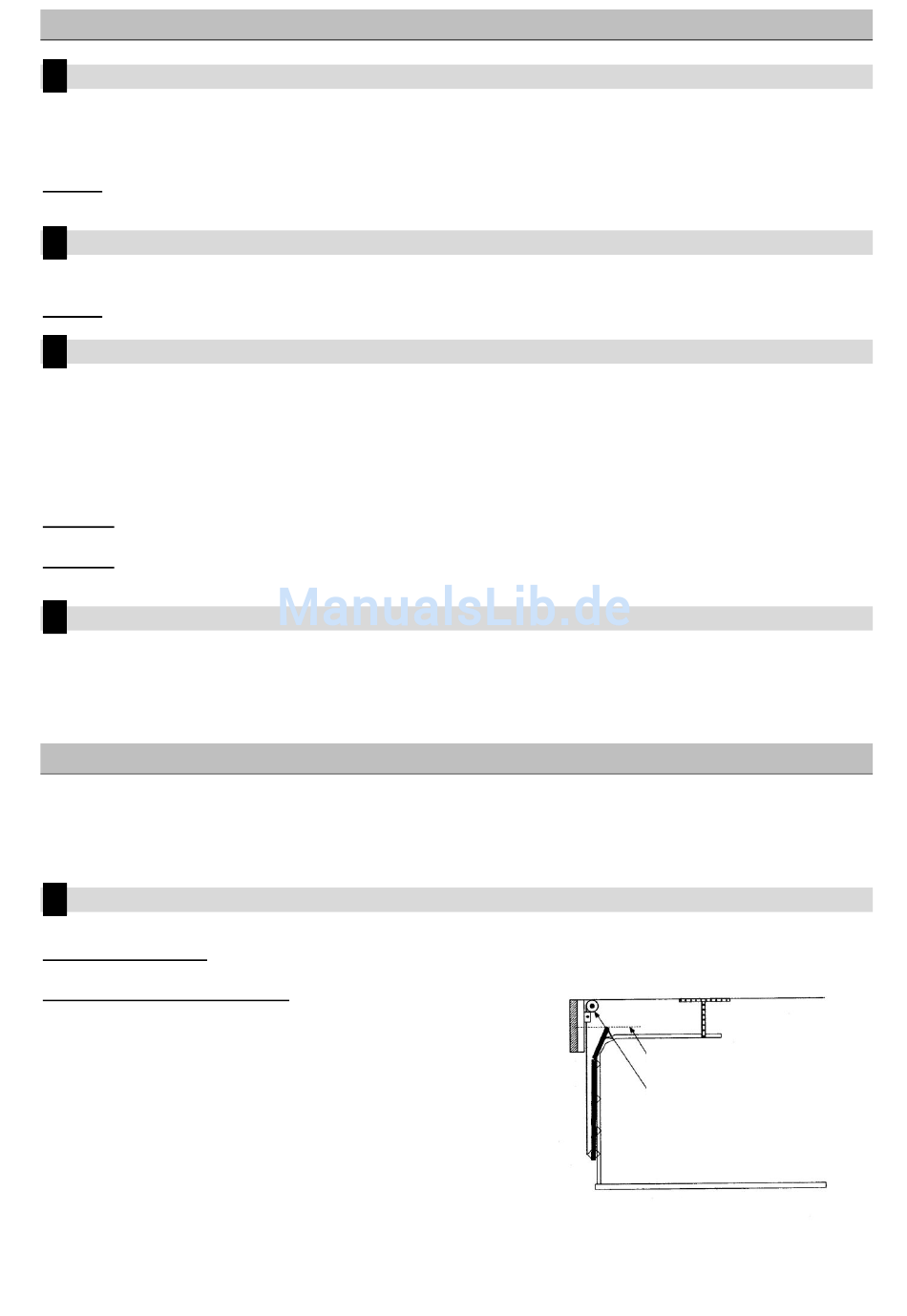

Ermitteln des Torhöchstlaufpunktes
Bewegen Sie das Garagentor bis zum höchsten Punkt des Torlaufes.
Messen Sie den Abstand zwischen Torhöchstlaufpunkt und Decke.
Markieren Sie den Torhöchstlaufpunkt mit einer Linie am Sturz.
50 mm über dieser Linie ziehen Sie eine weitere Horizontale Linie ( 1 ).
An diese 2. Linie wird später der Sturzbeschlag angelegt.
Markieren Sie jetzt die Tormitte mit einer senkrechten Linie ( 2 ) am Sturz
und an der Oberkante des Torblattes.
Legen Sie den Sturzbeschlag ( 3 ) mittig an die senkrechte Linie ( 2 ) und
mit der Unterkante an die 2. horizontale Linie an. Markieren Sie Bohrungen
und befestigen Sie den Beschlag. Verwenden Sie Dübel und zwei Schrauben
8mm x 50 mm.
Befestigen Sie den Torbeschlag ( 4 ) mittig zur senkrechten Linie ( 2 ) an der
Oberkante des Torblattes. Verwenden Sie 4 selbstschneidende Schrauben.
Version 02-2011
Der Garagentorantrieb ist jetzt zur Installation in der Garage bereit!
-4-
Torhöchstlaufpunkt
Federwelle
