Verwandte Anleitungen für Luxor KS 140 A++ Lux
Inhaltszusammenfassung für Luxor KS 140 A++ Lux
- Seite 1 TISCHKÜHLSCHRANK Bedienungsanleitung KS 140 A++ Lux...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ............2 SICHERHEIT ....................3 Begriffserklärung..................3 Sicherheitshinweise ..................3 Aufstellen und Anschließen des Gerätes .............5 LIEFERUMFANG ..................6 GERÄTEÜBERSICHT ................7 BEDIENUNG DES GERÄTES ..............8 Einstellung des Thermostates ..............8 Zubehör ....................... 9 Tür-offen-Anzeige ......................9 Eisschale ........................10 Kühlen von Nahrungsmitteln ..............10 Tipps für das Kühlen ....................10 REINIGUNG UND PFLEGE .............. -
Seite 3: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Gerät ist geeignet, um frische Lebensmittel zu kühlen. Das Gerät (Typbezeichnung hier einfügen; Anm. d. Prüfers) ist zusätzlich dazu geeignet, frische Lebensmittel und handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz bestimmt. -
Seite 4: Sicherheit
SICHERHEIT Begriffserklärung Folgende Signalbegriffe finden Sie in dieser Anleitung: Gefahr! Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen. Achtung! Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen. Wichtig! Geringes Risiko. Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten. - Seite 5 Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unseren Kundendienst (unbedingt Name, Adresse und Telefonnummer angeben; Anm. d. Prüfers). Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.
-
Seite 6: Aufstellen Und Anschließen Des Gerätes
Verletzungsgefahr! Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich. Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund. Verwenden Sie beschädigte Kühlakkus nicht. -
Seite 7: Lieferumfang
• Das Gerät darf nicht im Freien stehen. • Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden. •... -
Seite 8: Geräteübersicht

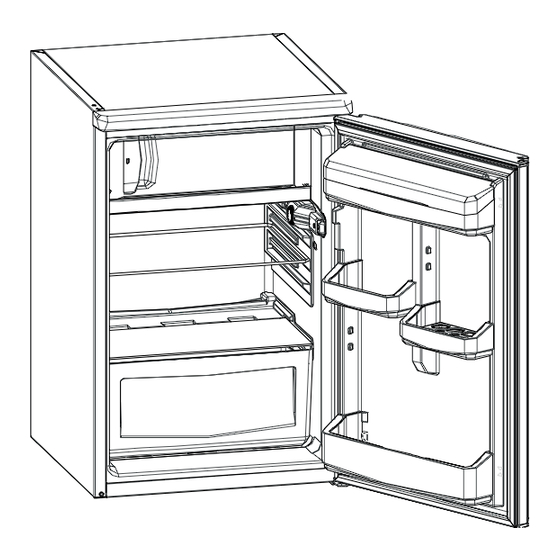

GERÄTEÜBERSICHT 1) Kühlschrank 8) Flaschen fach 2) Gefrierfach 9) Eier fach 3) Tür-offen-Anzeige 10) Eierablage 4) Glasablage 11) Butter käse fach 5) Glasregal 12) Butter käse deckel 6) Gemüsefach 13) Thermostat deckel 7) Verstellbare füße 14) Eisschale DE -7-... -
Seite 9: Bedienung Des Gerätes
BEDIENUNG DES GERÄTES Einstellung des Thermostates Die Temperatur im Kühlteil und Gefrierfach wird durch einen Thermostaten automatisch konstant gehalten. Die Regelung der Temperatur erfolgt durch einen Drehregler: Drehregler in der rechten Endposition 5 = größte Kühlleistung Drehregler in der linken Position 1 = geringste Kühlleistung Drehregler in der linken Endposition 0 = Gerät ausgeschaltet, keine Kühlung Sie können die Kühlleistung zwischen den Stufen 1 und 5 stufenlos regeln. -
Seite 10: Zubehör
• Der Kühlschrank verfügt über ein Gefrierfach mit einer Kühlleistung bis –12 • Der Kühlschrank verfügt über kein Gefrierfach, Sie können Ihre Lebensmittel im Kühlteil bei einer Temperatur von bis zu 4-6 C aufbewahren. Achtung! Beschädigungsgefahr! Um eine Beschädigung des Kompressors zu vermeiden, muss zwischen An- und Ausschalten des Gerätes eine Zeitspanne von mind. -
Seite 11: Eisschale
Eisschale • Eisschale nur zu Dreiviertel mit Wasser füllen und im Gefrierfach gefrieren lassen. • Die Eiswürfel lösen sich aus der Schale durch Verwinden (s.untere Abb.) oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird. • Eisschale nicht knicken, sie könnte brechen. Kühlen von Nahrungsmitteln Tipps für das Kühlen •... - Seite 12 Verletzungsgefahr! Die vereisten Wände des Innenraums (und auch Ihr Gefriergut oder Speiseeis) nie mit nassen Händen berühren. Verletzungsgefahr ist selbst bei trockener Haut gegeben. Ggf. ein trockenes Tuch zum Anfassen des Gefrierguts benutzen. Tipps zum Einfrieren Damit Geschmack und Nährwert Ihrer Tiefkühlkost erhalten bleiben, Ihr Gerät nicht zu viel Strom verbraucht und das Gefrierfach nicht unnötig oft abgetaut werden muss, beachten Sie folgende Punkte: •...
-
Seite 13: Reinigung Und Pflege
REINIGUNG UND PFLEGE Außenwände und Türen reinigen Stromschlaggefahr! Ziehen Sie vor dem Reinigen stets den Netzstecker aus der Steckdose. Achtung! Beschädigungsgefahr! Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel- oder -schwämme. Diese können die Oberflächen beschädigen. Reinigen Sie die Außenwände und Tür mit einem feuchten Tuch und etwas Allzweckreiniger, trocken nachwischen. -
Seite 14: Kühlschrank Abtauen
Kühlschrank abtauen Während das Gerät läuft, taut es sich automatisch ab. Das Tauwasser wird in der Verdunstungsschale gesammelt und verdampft automatisch. Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten spitzen Gegenstand. Sie können auch ein 1/2 Glas Wasser in das Ablaufloch gießen. -
Seite 15: Auswechseln Der Glühlampe
Türdichtungen kontrollieren und reinigen Türdichtungen regelmäßig kontrollieren, damit keine warme Luft in das Gerät eindringt. 1. Zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen einklemmen. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen. 2. Falls die Dichtung nicht überall gleichmäßig anliegt: Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fingern etwas herausziehen. -
Seite 16: Wechsel Des Türanschlags
Wechsel des Türanschlags Schritt-1: Legen Sie das Gerät auf die Schritt-2: Nehmen Sie beide Stellfüße ab. linke Seite. (Abb-1) (Abb-2) Abb. 1 Abb. 2 Schritt-3: Lösen Sie die Befestigungsschrauben des unteren Scharniers und nehmen Sie dieses ab. (Abb-3.1) Schrauben Sie den Zapfen des unteren Scharniers heraus und drehen Sie ihn in das nächste Loch ein. - Seite 17 Schritt-5: Schrauben Sie den rechten Zapfen des oberen Scharniers heraus. (Abb-5.1) Schrauben Sie den Zapfen in das linke Loch des oberen Scharniers ein. (Abb-5.2) Abb. 5.1 Abb. 5.2 Schritt-6: Ersetzen Sie die obere Buchse und die Buchsenkappe. (Abb-6) (Sie können die Buchsenkappe im Beutel mit der Bedienungsanleitung verwenden).
-
Seite 18: Wechsel Der Türoffnungsrichtung Des Gefrierteils
Wechsel der Türoffnungsrichtung des Gefrierteils Schritt-1: Entfernen Sie die Scharnierabdeckung der Gefrierteil-Tür. (Abb-1) Schrauben Sie die beiden Befestigungsschrauben des Scharniers der Gefrierteil-Tür ab und nehmen Sie diese ab (Abb-2). Abb. 1 Abb. 2 Schritt-2: Schrauben Sie die Schraube ab, die den Türhalter der Gefrierteil-Tür fixiert, und nehmen Sie sie heraus. -
Seite 19: Bevor Sie Den Kundendienst Rufen
BEVOR SIE DEN KUNDENDIENST RUFEN Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl. - Seite 20 Innentemperatur mit dem Falsche Temperatur Temperaturregler auf eine höhere gewählt. Kühlstufe einstellen. Tür nicht fest verschlossen Siehe „Türdichtungen kontrollieren oder Türdichtung liegt nicht und reinigen“. voll auf. Gerät steht in der Nähe Isolierplatte dazwischen stellen oder einer Wärmequelle. Standort wechseln. Gerät kühlt nicht Speisen wurden nicht Nur abgekühlte Speisen einlegen.
-
Seite 21: Datenblatt Für Kühlgeräte
Die Einsatzdauer des Gerätes (diese entspricht der Zeit, in der wir stets Ersatzteile für das Gerät bereithalten) beträgt 10 Jahre. DATENBLATT FÜR KÜHLGERÄTE LUXOR Hersteller Gerätetyp Kühlgerät Modell KS 140 A++ Lux Energieeffizienzklasse Energieverbrauch kWh / Jahr Bruttoinhalt Liter Nutzinhalt... -
Seite 22: Recycling
Recycling Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt: • Außenverpackung aus Pappe • Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) • Folien und Beutel aus Polyäthylen (PE) • Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. - Seite 24 52077503...
