Verwandte Anleitungen für TechniSat DigitRadio 210 BR Heimat Edition
Inhaltszusammenfassung für TechniSat DigitRadio 210 BR Heimat Edition

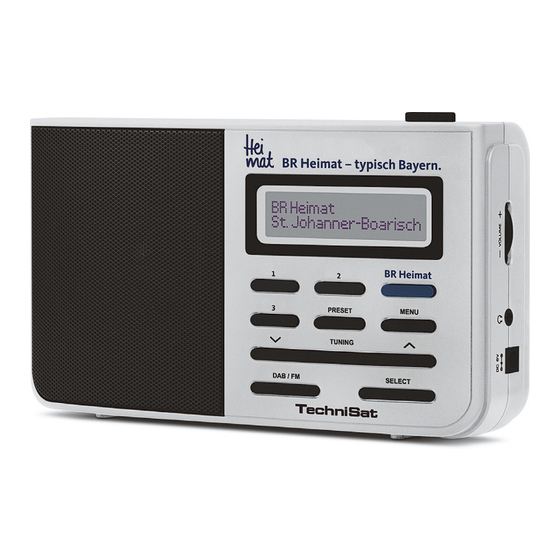

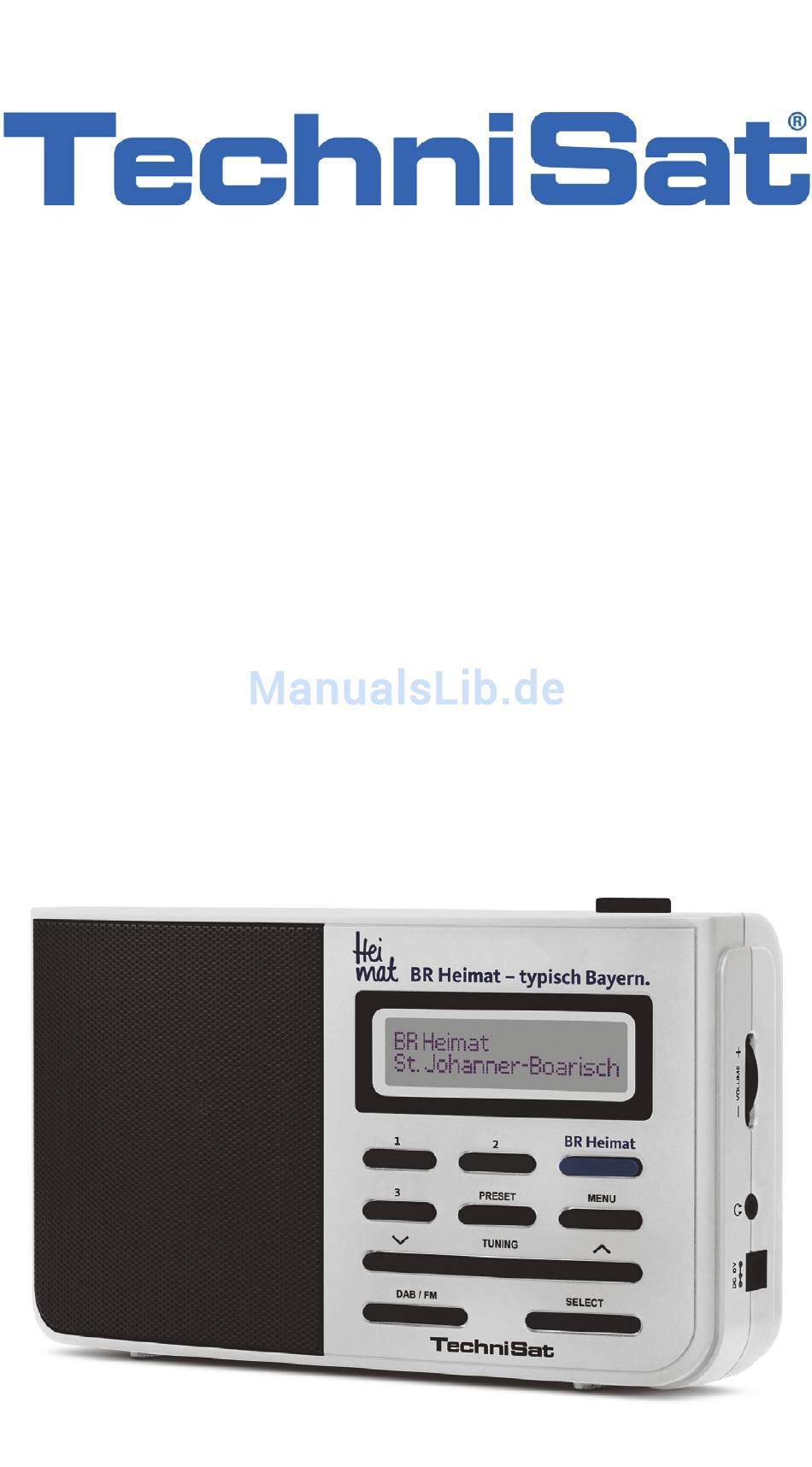

- Seite 1 Bedienungsanleitung DigitRadio 210 DigitRadio 210 BR Heimat Edition BR Heimat Edition Portables DAB+/DAB/ UKW-Radio-Gerät...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......2 Abbildungen ......4 Lieferumfang . - Seite 3 Zusätzliche Informationen ....21 FM-Betrieb ......22 Automatische Senderwahl .
-
Seite 4: Abbildungen
Abbildungen 9 17 2 3 4 5 11 Ein/Aus Lautsprecher 12 Stütze Display 13 Batteriefach Favoritentasten 1-2 14 Lautstärke +/- Favoritentaste 3 15 Kopfhörerbuchse Preset 16 DC-Buchse DAB/FM 17 Direktwahltaste* Tuning auf/ab Select Menü 10 Teleskopantenne nur im Sendegebiet des entsprechenden Senders nutzbar... -
Seite 5: Lieferumfang
Lieferumfang Bitte stellen Sie sicher, dass alle nachfolgend aufge- führten Zubehörteile vorhanden sind: • DAB-Radio-Gerät mit Teleskop-Antenne, • Netzteil, 6V, 500 mA, • Bedienungsanleitung. -
Seite 6: Sicherheit Und Aufstellen Des Gerätes
Sicherheit und Aufstellen des Gerätes Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes. Sicherheit Vorsicht! • Das Gerät darf nur an eine Netzspannung von 240 V~, 50 Hz angeschlossen werden. - Seite 7 Stunde, bevor Sie ihn es Betrieb nehmen. • Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprü- fen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektri- schen Schlags.
-
Seite 8: Aufstellen Des Gerätes
Aufstellen des Gerätes • Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. • Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. -
Seite 9: Austausch Der Batterien/Akkus
Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen! • Tauschen Sie schwächer werdende Batterien rechtzeitig aus. • Tauschen Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs. • Auslaufende Batterien können Beschädigungen am Gerät verursachen. Wenn Sie das Gerät län- gere Zeit nicht benutzen, nehmen Sie die Batterien aus dem Batteriefach. -
Seite 10: Entsorgungshinweise
> Setzen Sie den Batteriefachdeckel aufdas Batteriefach und schieben Sieihn entgegen der Pfeilrichtung, bis ereinrastet. Wichtiger Hinweis zur Entsorgung: • Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. • Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. -
Seite 11: Gerät Entsorgen
Gerät entsorgen Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. -
Seite 12: Richtlinien Und Normen
Richtlinien und Normen Dieses Produkt entspricht • der Niederspannungsrichtlinie (2006/95/EC), • der EMV-Richtlinie (2004/108/EC) und der • CE-Kennzeichenrichtlinie. Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.f Bestimmungsgemäßer Gebrauch Das Gerät ist für den Empfang von Internet/UKW/DAB+ -Radiosendungen entwickelt. Das Gerät ist für den privatenGebrauch konzipiert und nicht für gewerbliche Zweckegeeignet. -
Seite 13: Gerät Zum Betrieb Vorbereiten
Gerät zum Betrieb vorbereiten Schließen Sie das Gerät mit dem mitgelieferten Steckernetzteil an das Stromnetz (240 V ~ / 50 Hz) an. > Zur Stromversorgung des Geräts zuerst das Kabel des Netzteils in die Buchse 16 (DC 6V) am Gerät stecken und dann den Netzstecker in die Steckdose 240 V ~, 50 Hz stecken. -
Seite 14: Antennenempfang Verbessern
Antennenempfang verbessern Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden. Diese Antenne muss in voller Länge auf den günstigsten Empfang ausgerichtet werden. Kopfhörer benutzen Gehörschäden! Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. -
Seite 15: Ein-/Ausschalten Des Gerätes
Ein-/Ausschalten des Gerätes > Das Gerät schalten Sie ein bzw. aus, indem Sie die Taste Ein/Aus (11) betätigen. Erstinbetriebnahme Bei der ersten Inbetriebnahme sowie nach Aufruf der Werkseinstellung und anschließendem Einschalten, startet automatisch die Sendersuche nach DAB- Radiosendern. Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Radiostationen. -
Seite 16: Dab-/Ukw-Betrieb Wählen
DAB-/UKW-Betrieb wählen Drrücken Sie die Taste DAB/FM (6), um zwi- > schen dem DAB-Betrieb und dem FM-Betrieb zu wechseln. Beim Wechsel der Betriebsmodi wird Ihnen der neu ausgewählte Modus angezeigt. bzw. DAB-Betrieb Was ist DAB DAB ist ein neues digitales Format, durch welches Sie kristallklaren Sound in CD-Qualität hören können. -
Seite 17: Datenkomprimierung
Datenkomprimierung Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten... -
Seite 18: Automatischer Suchlauf
Automatischer Suchlauf Wie bereits unter Erstinbetriebnahme beschrieben startet das Gerät automatisch bei der ersten Inbetriebnahme einen Suchlauf nach DAB- Programmen. Diese automatische Suche können Sie aber auch manuell neu starten ohne auf die Werkseinstellung zurückgreifen zu müssen. Um das Menü zu öffnen, drücken Sie auf Menü >... -
Seite 19: Radioprogramm Aufrufen
Radioprogramm aufrufen Drücken Sie Tuning auf/ab (7), bis das > gesuchte Radioprogramm angezeigt wird. Drücken Sie auf Select (8), um zu dem > ausgewählten Radioprogramm zu wechseln. Favorit speichern > Um ein Progamm auf einen der Favoritenspeicher zu legen, drücken und halten Sie auf die Taste Preset (5). -
Seite 20: Inaktive Sender Entfernen
> Öffnen Sie das Menü durch Drücken der Taste Menü (9). Drücken Sie Tuning auf/ab (7), bis Sie den > Punkt DRC erreicht haben. Drücken Sie Select (8). > > Markieren Sie den gewünschten DRC-Modus (aus, tief oder hoch) indem Sie Tuning auf/ab (7) drücken. -
Seite 21: Zusätzliche Informationen
Drücken Sie nun Select (7). > Markieren Sie durch Drücken von Tuning > auf/ab (7) Ja, wenn Sie die Sender entfernen bzw. Nein, wenn Sie den Vorgang abbrechen möchten und bestätigen Sie Ihre Auswahl indem Sie Select (8) drücken. Zusätzliche Informationen Sie können zum eingestellten Sender zusätzliche Informationen auf dem Display darstellen. -
Seite 22: Fm-Betrieb
FM-Betrieb Automatische Senderwahl > Drücken und halten Sie für ca. 2 Sekunden Tuning auf/ab (7), um automatisch den nächsten Sender zu suchen und wiederzugeben. Beachten Sie hierzu die Einstellung unter dem Punkt Suchlauf-Einstellungen. Je nach Einstellung und Empfangsqualität am Aufstellort, kann es vorkommen, dass entweder Sender übersprungen oder sehr schlecht wiedergegeben werden. -
Seite 23: Favorit Aufrufen
Favorit aufrufen > Um ein Favoritenprogramm aufzurufen, drücken Sie kurz die Taste Preset (5). > Wählen Sie nun den gewünschten Favoritensender aus und rufen Sie ihn mit Select (8) auf. Suchlauf-Einstellungen Um das Menü zu öffnen, drücken Sie auf Menü >... -
Seite 24: Audio-Einstellung
Beachten Sie, dass es je nach Einstellung vorkommen kann, dass entweder Sender übersprun- gen oder sehr schlecht wiedergegeben werden. Audio-Einstellung Öffnen Sie das Menü durch Drücken von Menü > (9). Drücken Sie Tuning auf/ab (7), bis Sie den > Punkt Audio-Einstellung erreicht haben. Drücken Sie nun Select (8). -
Seite 25: Zusätzliche Informationen
Drücken Sie nun Select (8). > Wählen Sie durch Drücken von Tuning auf/ab > (7) die gewünschte Bediensprache (Deutsch, English, Italiano oder Francais) aus. Bestätigen Sie durch Drücken von Select (8). > Zusätzliche Informationen Sie können zum eingestellten Sender zusätzliche Informationen auf dem Display darstellen. -
Seite 26: Werkseinstellung
Werkseinstellung Öffnen Sie das Menü durch Drücken von Menü > (9). Drücken Sie Tuning auf/ab (7), bis Sie den > Punkt Werkseinstellung erreicht haben. Wählen Sie durch Drücken von Tuning auf/ab > (7), ob Sie das Zurücksetzen auf die Werkseinstellung ausführen (Ja) oder den Vorgang abbrechen (Nein) möchten. -
Seite 27: Technische Daten
Drücken Sie nun Select (8). > Technische Daten Empfangsbereich: DAB/DAB+ 174.928 – 239.200MHz FM (UKW) 87.5-108MHz Audioleistung: 1Wrms Netzteil-Eingang: 100-240 V AC, 50-60Hz -Ausgang: 6 V DC / 500 mA Abmessungen: 205mm x 120mm x 55mm... - Seite 28 Änderungen und Druckfehler vorbehalten. Stand 04/15 Abschrift und Vervielfältigung nur mitGenehmigung des Herausgebers. TechniSat und DigitRadio 210 sind eingetragene Warenzeichen der TechniSat Digital GmbH Postfach 560 54541 Daun www.technisat.de Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.
