Radio / Cassette

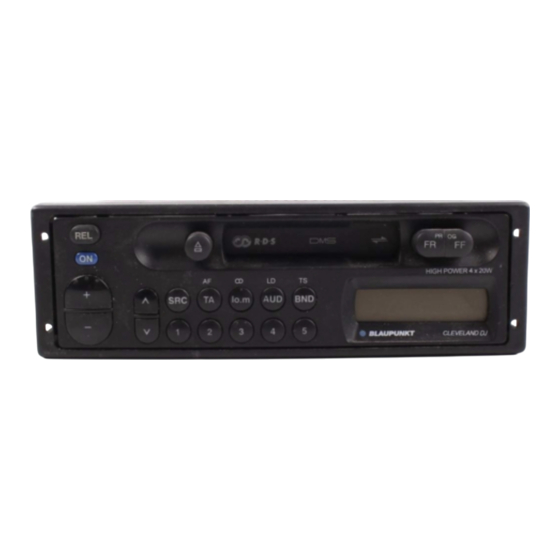

Cleveland DJ
Cleveland DJ A
7 647 530 310
7 647 532 310
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzioni di montaggio
Inbouwinstrukties
Monteringsanvisning
Instrucciones de montaje
Instruções de montagem
Sicherheitshinweise
Vor Einbau Ihres Autoradios die Einbau- und
Anschlußvorschriften lesen.
Für die Dauer der Montage und des Anschlusses
ist der Minuspol der Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz-
Herstellers (Airbag, Alarmanlagen, Bordcomputer,
Wegfahrsperren) zu beachten.
Beim Bohren von Löchern darauf achten, daß
keine Fahrzeugteile (Batterie, Kabel,
Sicherungskasten) beschädigt werden.
Der Querschnitt des Pluskabels darf 2,5 mm
unterschreiten. Das Gerät ist mit einer Sicherung,
10 A flink, abgesichert.
I
2
nicht
Mitgelieferte Montage- und Anschlußteile
- 1 -
Das Seitenteil des Autoradios wird im
Betrieb sehr heiß.
Es ist darauf zu achten, daß keine Kabel
am Gehäuse anliegen.
In einigen Fahrzeugen liegt ein 20poliger Stecker
im Einbauschacht. Dieser Stecker darf nicht am
Autoradio angeschlossen werden.
In Audi/VW Fahrzeugen darf der fahrzeugseitige
8polige +/- Stecker nicht direkt an Blaupunkt
Autoradios angeschlossen werden, da sonst der
Dauerplus gegen Masse kurzgeschlossen wird und
eine Leiterbahn im Radio aufbrennt.
8 622 400 898
