Seite 1

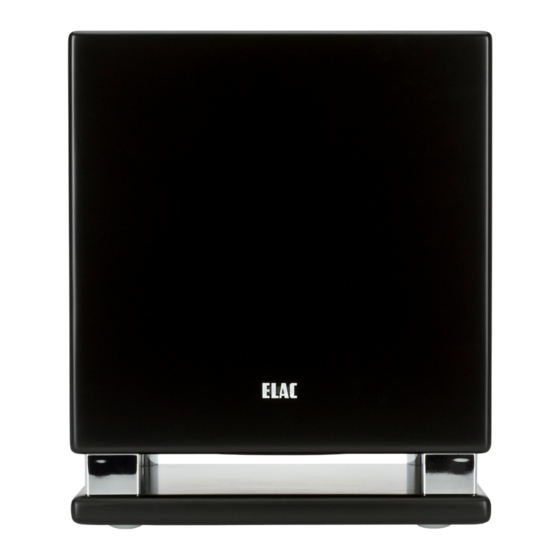

Sicherheitshinweise und bewahren Sie diese ebenfalls auf. Beachten Sie alle Warnun- gen, die auf dem Gerät und in der Bedienungsanleitung aufgeführt sind. Congratulations on the purchase of your ELAC SUB 2030 that has been designed in ac- cordance with strict quality and environmental requirements.
Beschreibung der Bedien- und Anschlusselemente Seite 3 von 20...
Seite 4
„richtige“. 6 LINE IN Cinch-Buchsen für den Anschluss des ELAC Subwoofers an die Quelle (z.B. „BASS“ / „SUB OUT“ / „LFE“- Ausgang eines Surround-Verstärkers / Surround- Receivers oder „PRE OUT“ eines Stereo-Vorerstärkers). Für die- se Verbindung wird ein handelsübliches NF-Kabel mit Cinch-Steckern verwendet. Während des Betriebes (Mode-...
Seite 5
Ihr Subwoofer zu einem Aktivsubwoofer mit Funkempfänger. Durch Anwenden der ELAC Funktechnologie können Sie sich das Verlegen der Cinch-Leitungen zum Subwoofer ersparen. Tipp: Falls Sie die Wireless-Funktionalität nicht nutzen möchten, können Sie den speziellen „ELAC Wireless Inter- face Socket“ auch „zweckentfremden“, um z.B. Ihr Mobiltelefon oder Ihren mp3-Player aufzuladen (der Subwoofer muss sich im eingeschalteten Zustand befinden, die Betriebsstatus LED leuchtet grün).
Anschluss des Subwoofers Seite 6 von 20 Der Anschluss des Subwoofers an die HiFi- oder Surround-Anlage erfolgt über Cinch-Kabel. Die folgenden beschrie- benen Varianten geben einen Überblick über verschiedene Anwendungsfälle. Beachten Sie in diesem Zusammenhang auch die Bedienungsanleitungen des AV-Verstärkers und der mitverwende- ten Lautsprecher.
Seite 7
Anschluss des Subwoofers Seite 7 von 20 HiFi Stereo Anlage: Bassunterstützung für HiFi-Lautsprecher Die Lautsprecher erhalten das volle Signal direkt vom Verstärker, der Subwoofer dient nur als Unterstützung und Ergänzung bis in die untersten Lagen. In der Regel ist es vorteilhaft, die Übergangsfrequenz am Subwoofer nicht zu tief einzustellen, also eine deutliche Überlappung mit den Hauptlautsprechern zu erzeugen und eher den Subwoofer- Ausgangspegel etwas niedriger zu halten.
“Tiefe Töne brauchen Raum" - diese gängige und für Subwoofer wichtige Feststellung ist vieldeutig. Für die Praxis nützlicher sind folgende Tatsachen: Die mit nahezu vollem Pegel nutzbare Grenzfrequenz des ELAC Subwoofers liegt bei unter 30Hz, je nach Gerät. Das entspricht schon Schallschwingungen mit einer Wellenlänge von etwa 10 Metern. Trotzdem kann Tiefbass auch in kleinen Räumen gehört werden (Extrem-Beispiel: Kopfhörer).
Positionen (im Raum oder vor langen Wänden) auszuwählen. Aufgrund des sauber begrenzten Frequenzbereichs und der Einstellmöglichkeiten kann der ELAC Subwoofer die Vorteile einer Aufstellung direkt an einer Wand oder in einer Ecke voll nutzen. Als Mindestabstand müssen lediglich ca. 10 cm für Kühlung und Verkabelung eingehalten werden.
Verstärker übersteuert etwas unsauber/verzerrt wählen Alle Verbindungen überprüfen; für akustische Kontaktprobleme in der Cinch-Ver- Kontrolle grober Fehler den Pegel am ELAC Sub auf Laute Brummgeräusche bindung (Adapter für Verlängerun- -30dB reduzieren; evtl. müssen Cinchstecker im gen) Außendurchmesser nachjustiert werden Test des ELAC Sub auf Eigenbrumm: POWER auf OFF schalten;...
11. Schäden, die durch falschen Anschluss oder Gebrauch des Gerätes in Abweichung von unserer Bedienungsanleitung entstanden sind, unterliegen nicht der Werksgarantieleistung. 12. Im Falle, dass Ersatzteile nicht mehr lieferbar sein sollten, ist ELAC berechtigt, ein Ersatzgerät, das der gleichen Preis- und Qualitätsklas- se entspricht, zu liefern.
Description of operating controls and connecting terminals Page 12 of 20...
Seite 13
6 LINE LEVEL IN Input jack for connecting the ELAC SUB 2030 to the subwoofer output ‘BASS / SUB OUT / LFE’ of a surround amplifier / sur- round receiver or to the ’PRE OUT’ of a stereo amplifier. For this connection, a commercially available cable with RCA con-...
Seite 14
RCA cables through your room. Interesting: If you don’t want to use the ELAC wireless technology, you can divert the USB socket. from its in- tended use, e.g. to charge your mobile phone or mp3 player. Just connect the charging cable of your device to this USB connector and your device will be charged.
Subwoofer connection Page 15 of 20 Use RCA cables to connect the subwoofer to a hi-fi system or home cinema set. The following options will give an idea of different applications. Careful consideration should be given to the user’s manuals of the AV amplifier and the loudspeakers used in the set-up.
Seite 16
Subwoofer connection Page 16 of 20 Hi-fi / stereo system: Bass support for hi-fi loudspeakers In this example stereo loudspeakers receive the full frequency signal directly from the amplifier, with the subwoofer giving support in the low bass. As a rule, the subwoofer’s crossover frequency should not be set too low. This en- sures a substantial overlap with the main speakers and at the same time maintains moderate subwoofer levels.
1m, or from special subwoofer outputs and when reproducing surround video effects up to 3m.) In addition to maximum sound pressure, the bass quality can be improved by using a pair of ELAC subwoofers. If both subwoofers are connected to one source (mono), the second unit should be placed asymmetrically to all the other loudspeakers, not directly beside the first one.
The conditions of warranty are subject to the laws in different countries and regulated by the terms of the respective international ELAC representatives. If you have not bought your appliances in Germany, please check the terms with your retailer. Warranty can be covered by any ELAC authorized retailer or the international representative authorized to distribute ELAC products (EU contract retailers).
