- Seite 1 BEDIENUNGSANLEITUNG Instruction book page 19 IG 6504.0E...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Hinweise Entsorgung Wirtschaftliches und umweltschonendes Spülen Installationsanweisung Arbeitsplatte Justierung Befestigung Anschluss des Wasserzulaufschlauches Zulaufschlauch mit Sicherheitsventil Anschluss des Wasserablaufschlauches Elektroanschluss Gerätebeschreibung Die Bedienungsblende Vor der ersten Inbetriebnahme Wasserenthärteranlage Einfüllen des regenerierenden Salzes Klarspülmittel Im täglichen Gebrauch Besteck und Geschirr einordnen Unterkorb Besteckkorb Oberkorb... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann. -
Seite 4: Installationsanweisung
Installationsanweisung Sie sollten die beim Elektroanschluss des Gerätes Anschluss des Wasserzulaufschlauches anfallenden Arbeiten von einem fachkundigen und Dieser Geschirrspülautomat kann an Kalt- oder Warmwasser zugelassenen Elektriker ausführen lassen. bis 60°C angeschlossen werden. Es ist jedoch Lassen Sie die beim Wasseranschluss des Gerätes empfehlenswert, einen Kaltwasseranschluss zu wählen. -
Seite 5: Anschluss Des Wasserablaufschlauches
Anschluss des Wasserablaufschlauches Elektroanschluss Der Wasserablaufschlauch kann angeschlossen werden: Die Nennwerte für den Stromanschluss sind auf dem Typenschild an der Tür angegeben. 1. am Syphonverschluss des Spülbeckens, mit einer Bevor Sie den Stecker in die Steckdose stecken, Folgendes Schlauchschelle; prüfen: 2. -
Seite 6: Gerätebeschreibung

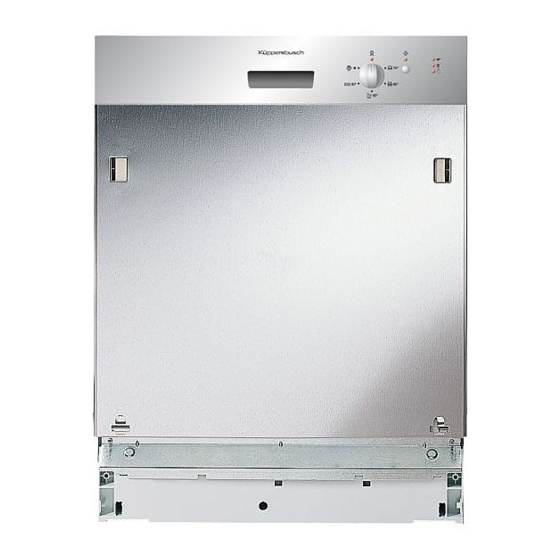

Gerätebeschreibung Geschirrkorbarretierung Härtebereichsschalter Salzbehälter Behälter für Reiniger Bedienblende Typenschild Behälter für Klarspüler Siebe Unterer Sprüharm 10. Oberer Sprüharm 11. Oberer Geschirrkorb... -
Seite 7: Die Bedienungsblende
Die Bedienungsblende Betriebskontrolllampe Referenzmarke für die Programmeinstellung Start Löschen-Kontrolllampe Handgriff Kontrollllampen Programmwähler Taste Start Löschen Programmwähler und Betriebskontrolllampe: Kontrolllampen: haben folgende Bedeutung: Die Wahl eines Spülprogramms erfolgt durch Drehen des Programmwählers, im oder gegen den Uhrzeigersinn, bis die Reinigen: leuchtet auf, wenn Spül- und Referenzmarke auf dem Programmwähler, auf der Position Klarspülphase laufen. -
Seite 8: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Vor dem erstmaligen Einschalten des Geschirrspülers b) Elektronische Einstellung Folgendes vornehmen: (Bei abgeschalteter Maschine) Der Geschirrspüler ist werkseitig auf Stufe 5 eingestellt. 1. Sicherstellen, dass die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen 1. Halten Sie die Taste Start Löschen gedrückt und drehen 2. -
Seite 9: Einfüllen Des Regenerierenden Salzes
Einfüllen des regenerierenden Salzes Klarspülmittel Dieses Mittel macht das Geschirr glänzend und begünstigt Verwenden Sie ausschließlich Spezialsalz für dessen Trocknung. Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Es wird während des warmen Klarspülgangs automatisch Wasserenthärter beschädigen können. -
Seite 10: Im Täglichen Gebrauch
Im täglichen Gebrauch Kontrollieren, ob Salz und Klarspüler nachgefüllt werden Besteck und Geschirr einordnen muss. Schwämme, Haushaltstücher und alle Gegenstände, die Besteck und Geschirr im Geschirrspüler einordnen. sich mit Wasser vollsaugen können, dürfen nicht im Reinigungsmittel für Geschirrspüler einfüllen. Geschirrspüler gereinigt werden. Für Besteck und Geschirr geeignetes Spülprogramm Bevor Sie das Geschirr einordnen, sollten Sie: auswählen. -
Seite 11: Oberkorb
Wenn der obere Korb in der oberen Position ist, kann das Oberkorb Tassenfach bzw. die Tassenfächer nicht verwendet werden. Oberkorb Schließen Sie nach dem Einorden des Geschirrs immer Im Oberkorb werden Tassen, die Tür, da eine offene Tür eine Gefahrenquelle darstellt. Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser... -
Seite 12: Verschiedene Reinigungsmittel
Verschiedene Reinigungsmittel Reinigertabletten Verwendung von "3-in-1" Reinigungsmittel Reinigertabletten lösen sich etwas langsamer auf, deshalb kann es vorkommen, das sich bestimmte Reinigertabletten bei kurzen Spülprogrammen nicht vollständig auflösen und ihre Allgemeine Hinweise Reinigungskraft nicht voll entfalten. Wenn Sie diese Produkte Bei diesen Produkten handelt es sich um Reinigungsmittel mit verwenden, sollten Sie längere Spülprogramme einstellen, um kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen. -
Seite 13: Spülprogramme
Spülprogramme Programm Verschmutzungsgrad Position Programmbeschreibung (3) Verbrauchswerte Programmwähler Programm- Strom- Wasser- Geschirrart dauer verbrauch verbrauch (in Minuten) (in kWh) (in Liter) Vorspülen warm Stark verschmutzt. Hauptspülen 70°C 2 Klarspülgange lau Intensiv 70° Geschirr, Besteck und 120 - 130 1,7 - 1,9 23 - 25 1 Klarspülgang warm Kochtöpfe... -
Seite 14: Spülprogramm Starten
Spülprogramm starten 1. Überprüfen Sie, ob... 6. Am Ende des Spülprogramms Geschirr und Besteck im Geschirrspüler so eingeordnet Die Maschine hält automatisch an. sind, dass die Sprüharme sich frei drehen können. Wenn der Spülvorgang beendet ist, leuchtet die Kontrolllampe Ende auf. Schalten Sie die Maschine aus, indem Sie den 2. -
Seite 15: Pflege Und Reinigung
Pflege und Reinigung Die Bedienungsblende sollte regelmäßig mit einem weichen, Wichtig! feuchten Tuch gereinigt werden. Es dürfen nur neutrale Ohne Siebe darf auf keinen Fall gespühlt werden. Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, Falsch oder schlecht eingesetzte Siebe könne die Ursache für wie Azeton, Trichloräthylen usw. -
Seite 16: Was Tun, Wenn
Was tun, wenn... Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben. Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch..Fehlermeldungen angezeigt werden Der Geschirrspüler nicht startet oder während des Betriebs stecken bleibt. Alarme werden signalisiert durch: - andauerndes Blinken der Kontrolllampe Start Löschen, - eine Folge von Blinkimpulsen und Pausen der Kontrolllampe Ende (wie in der Tabelle beschrieben). -
Seite 17: Das Spülergebnis Nicht Zufriedenstellend Ist
...das Spülergebnis nicht zufriedenstellend ist Das Geschirr wird nicht sauber Es wurde nicht das richtige Spülprogramm gewählt. Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein. Die Sprüharme können sich nicht frei drehen. Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt. -
Seite 18: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Spülprogramme") durchgeführt werden. Die Prüfung nach EN 50242 muss mit vollem Salzbehälters des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Tabelle "Spülprogramms") durchgeführt werden. Beladung: 12 Standard-Maßgedecke Klarspülereinstellung:... -
Seite 19: Technical Specifications
Contents Safety instructions Disposal Economical and ecological dishwashing Installation instructions Building-in Levelling Fixing to adjacent units Water supply connections Water inlet hose with safety valve Water outlet hose connection Electrical connection Description of the appliance The control panel Prior to using for the first time The water softener Filling with dishwasher salt Rinse aid... -
Seite 20: Safety Instructions
Safety instructions It is most important that this instruction book should be retained with the appliance for future reference. Should the appliance be sold or transferred to another owner, or should you move house and leave the appliance, always ensure that the book is left with the appliance in order that the new owner can get to know the functioning of the appliance and the relevant safety information. -
Seite 21: Installation Instructions
Installation instructions Any electrical and/or plumbing work required to install Water supply connections this appliance should be carried out by a qualified This dishwasher may be fed with either hot (max. 60°) or cold electrician and/or plumber or competent person. water. -
Seite 22: Water Outlet Hose Connection
Water outlet hose connection Electrical connection The end of the drain hose can be connected in the following Information concerning the electrical connection is given on the ways: rating plate on the edge of the dishwasher’s door. 1. To the sink outlet spigot, securing it to the underside of the Before plugging the appliance into the wall socket, make sure work surface. -
Seite 23: Description Of The Appliance
Description of the appliance Upper basket stop Water hardness dial Salt container Detergent dispenser Control panel Rating plate Rinse aid dispenser Filters Lower spray arm 10. Upper spray arm 11. Upper basket... -
Seite 24: The Control Panel
The control panel On/Off indicator light Programme selection marker Start/Cancel indicator light Door handle Programme selector dial Indicator lights Start/Cancel button Programme selector dial and On/Off indicator Indicator lights: have the following meanings: light: the selection of a washing programme occurs by Wash: illuminates when the washing and rinsing turning the programme selector dial clockwise or anticlockwise, phases are running. -
Seite 25: Prior To Using For The First Time
Prior to using for the first time Before using your dishwasher for the first time: b) Setting electronically (The dishwasher must be switched off) 1. Ensure that the electrical and water connections comply with the installation instructions The dishwasher is factory set at level 5. 2. -
Seite 26: Filling With Dishwasher Salt
Filling with dishwasher salt Rinse aid Only use salt specifically designed for use in Rinse aid is automatically added during the last rinse, ensuring dishwashers. thorough rinsing, and spot and streak free drying. All other types of salt not specifically designed for use in The dispenser, which is positioned inside the door, holds about a dishwasher, especially table salt, will damage the water 110 ml of rinse aid, which is sufficient for 16 - 40 dishwashing... -
Seite 27: In Daily Use
In daily use Check if it’s necessary to refill with dishwasher salt or rinse Loading cutlery and dishes Sponges, household cloths and any object that can Load cutlery and dishes into the dishwasher. absorb water may not be washed in the dishwasher. Fill with dishwasher detergent . -
Seite 28: The Upper Basket
The upper basket After loading your machine always close the door, as an open door can be a hazard. The upper basket is designed for plates (dessert plates, saucers, dinner plates of up to 24 cm in diameter), Use of detergent salad bowls, cups and glasses. -
Seite 29: Different Kinds Of Detergent
Different kinds of detergent Detergent tablets Use of "3 in 1" combi detergents Detergent tablets of different brands dissolve at different General advice speeds. For this reason some detergent tablets cannot These products are detergents with integrated and combined dissolve and develop their full cleaning power during short detergent/rinse-aid and salt functions. -
Seite 30: Washing Programmes
Washing programmes Programme Degree of soil Position Cycle description (3) Consumption values of the Programme Energy Water type of load programme consumption consumption duration (in minutes) (in kWh) (in litres) selector dial Hot prewash Main wash up to 70°C Heavy soil. Intensive 70°... -
Seite 31: Starting A Washing Programme
Starting a washing programme 1. Check that the baskets have been 6. End of the washing programme loaded correctly and that the spray The dishwasher will stop automatically. arms can rotate freely The turning on of the end of programme indicator light indicates that the programme has ended. -
Seite 32: Maintenance And Cleaning
Maintenance and cleaning Clean the external surfaces of the machine and control panel Attention! with a damp soft cloth. If necessary use only neutral Under no circumstances may the dishwasher be used without detergents. Never use abrasive products, scouring pads or filters. -
Seite 33: What To Do, When
What to do, when... Certain problems are due to the lack of simple maintenance or oversights, which can be solved with the help of the instructions given here, without calling out an engineer..a flashing fault code appears The dishwasher will not start or stops during operation. The intervention of an alarm is indicated by: - continuous flashing of the start/cancel indicator light, - a combination of flashing and pauses of the end of programme indicator light (as described in the chart). -
Seite 34: Service And Spare Parts
...the wash results are not satisfactory The dishes are not clean The wrong washing programme has been selected. The dishes were arranged in such a way as to stop water reaching all parts of the surface. The baskets must not be overloaded. The spray arms do not rotate freely due to wrong arrangement of the load. -
Seite 35: Hints For Test Centres
Hints for test centres Testing in accordance with EN 60704 must be carried out with appliance fully loaded and using the test programme (see "Washing programmes" chart). Test in accordance with EN 50242 must be carried out when the salt dispenser and rinse aid container have been filled with salt and rinse aid respectively and using the test programme (see "Washing programmes"... - Seite 36 Küppersbusch Hausgeräte AG Postfach 10 01 32, 45801 Gelsenkirchen, Hausanschruft: Küppersbuschstraße 16, 45883 Gelsenkirchen Telefon: (02 09) 4 01-0, Teletex: 20 931 810, Telefax: (02 09) 4 01-3 03 04/2008 152956 44/3 Änderungen vorbehalten - Subject to change without notice...
