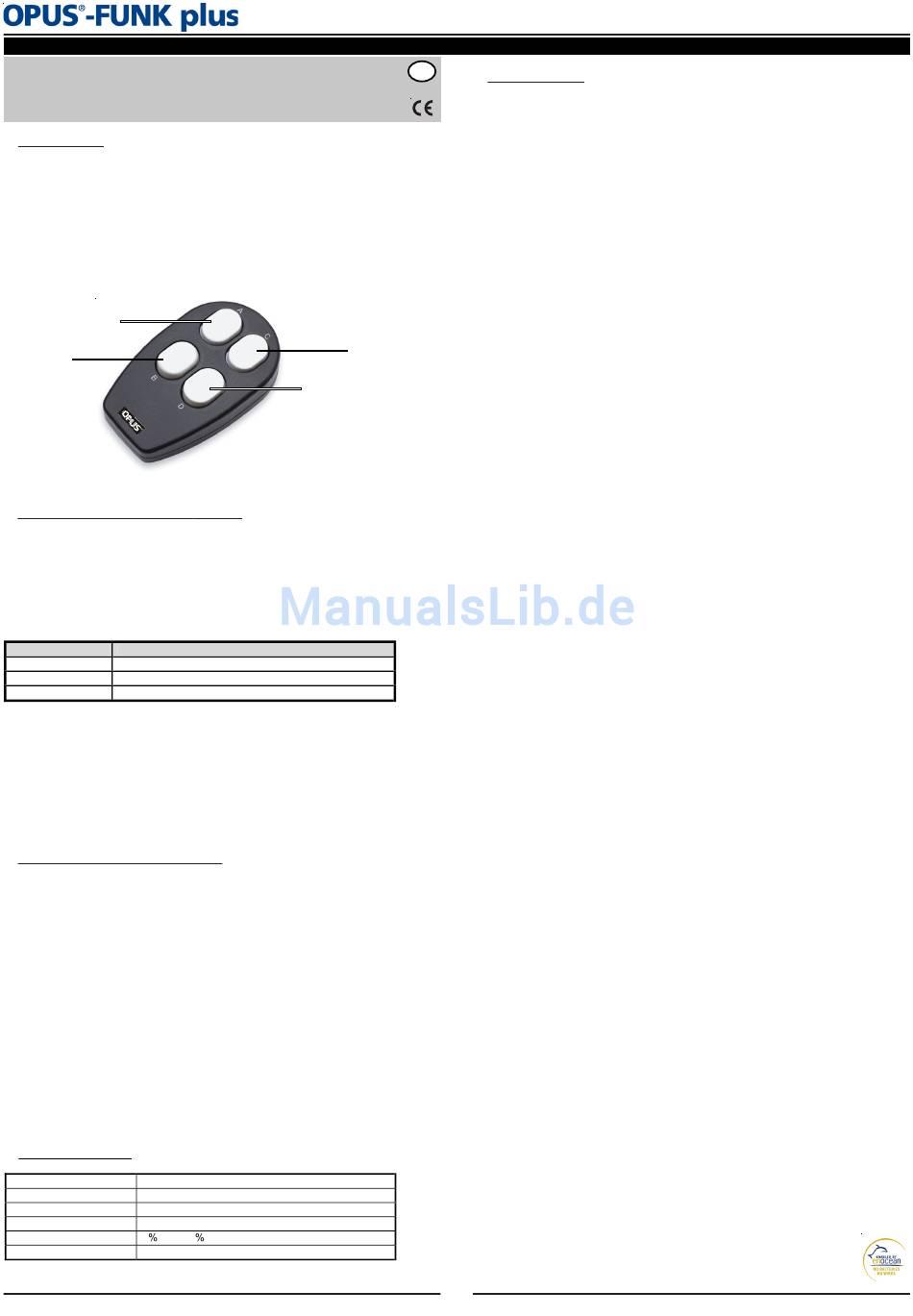

Opus FUNK PLUS Bedienungsanleitung

Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim • Tel.: +49 (06164) 930050 • Fax: +49 (06164) 930069 • e-mail: info@jaeger-direkt.com • Internet: www.opus-schalter.de
Bedienungsanleitung
OPUS-FUNK PLUS Handsender 4fach
Art.Nr.: 561.444
1. Beschreibung
Der Handsender gehört zu dem Opus -Funk Plus System von Jäger Direkt. Mit den Tasten A-D der
®
batterielosen und wartungsfreien Handsender können Verbraucher drahtlos mit den Funk Plus
Aktoren geschaltet werden. Jeder Handsender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Bei einer 2 Tastenbedienung sind die Tasten A /B und die Tasten C/D als Tastenpaar zu verwenden
(z.B A = AUS/AUF und B = EIN/AB).
Die Handsender haben eine fest vorgegebene Adresse und müssen auf einen Aktor angelernt
werden. Zum Anlernen der Funk Plus Handsender sind die Bedienungsanleitungen der Funk Plus
Aktoren zu beachten.
Taste A
Taste B
2. Reichweiten der Sender und Aktoren
Die Reichweite der Opus ® -Funk Plus Funksignale nimmt mit zunehmenden Abstand
zwischen Sender und Aktor ab. Sollte die Reichweite zwischen Sender und Aktor nicht
ausreichen, kann ein Funk Plus Repeater (561.400) verwendet werden, um die Reichweite
zu erhöhen. Ohne Opus -Funk Plus Repeater beträgt die Reichweite bei Sichtverbindung
®
ca. 100m in Hallen und 30m in Gängen.
In Gebäuden ist die Reichweite der Funksignale abhängig von den dort eingesetzten
Baumaterialien:
Material Typische Reichweite
Mauerwerk 20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand/Decke
Gipskarton/Holz 30m, durch max. 5 Wände
Einschränkung der Reichweite der Funksignale durch:
• Montage der Sender und Aktoren in der unmittelbaren Nähe von Materialien mit Metall-
bestandteilen oder Metallgegenständen. Es sollte ein Abstand von mindestens 10 cm einge-
halten werden.
• Montage der Sender und Aktoren auf dem Boden oder in Bodennähe
• Feuchtigkeit in Materialien
• Geräte, die ebenfalls hochfrequente Signale aussenden wie z. B. Computer, Audio- u. Video-
anlagen, EVGs für Leuchtmittel. Es sollte ein Abstand von min. 0,5m eingehalten werden.
3. Fehleranalyse bei Funkstörungen
Bei einer Neuanlage oder bei vorhandenen Anlagen:
• Prüfen Sie die Netzspannung der Aktoren.
• Prüfen Sie, ob der Aktor korrekt angeschlossen ist.
• Prüfen Sie die Funktion der angeschlossenen Verbraucher.
• Löschen Sie alle angelernten Sender im Aktor und programmieren Sie den Aktor neu.
• Prüfen Sie, ob es im Umfeld des Systems Veränderungen gegeben hat, die Störungen verur-
sachen (z.B. Metallschränke, Möbel wurden umgesetzt oder Wände wurden versetzt usw.).
• Montieren Sie Sender/Aktor an einen günstigeren Ort.
Der Aktor schaltet selbstständig EIN oder AUS:
• Dies kann geschehen, wenn innerhalb des Empfangbereichs ein fremder Sender betätigt
wird, der vorher ebenfalls auf den Aktor angelernt wurde.
• Löschen Sie alle angelernten Sender im Aktor und programmieren Sie den Aktor neu.
Ein Sender funktioniert nicht:
• Nehmen Sie den Sender und gehen Sie in Richtung Aktor. Wenn das System bei reduziertem
Abstand funktioniert, wurde der Sender außerhalb des Sendebereichs montiert, oder gestört.
• Montieren Sie Sender/Aktor an einen günstigeren Ort.
4. Technische Daten
%HWULHEVIUHTXHQ]
 0+=
0RGXODWLRQVW\S
$6. $PSOLWXGH 6KLIW .H\LQJ
6FKDOW]\NOHQ
PLQ
%HWULHEVWHPSHUDWXU
ƒ& ELV ƒ& LQ WURFNHQHQ 5lXPHQ
5HO /XIWIHXFKWLJNHLW
 ELV
$EPHVVXQJHQ
% PP [ / PP [ +PP
561444_Rev01_070206.pdf
D
5. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen. Sie
ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann sich ohne vorherige
Ankündigung ändern.
Jäger-Direkt Produkte sind mit modernsten Technologien nach geltenden nationalen und
internationalen Vorschriften hergestellt und qualitätsgeprüft.
Mängelansprüche werden entsprechend der derzeit gültigen Lieferungs- und Zahlungs-
bedingungen der Jäger Direkt GmbH & Co. KG abgegolten.
Taste C
Taste D
Weitere Informationen zur Anwendung und Parametrierung für die Opus-Funk plus Produktfamilie
unter www.opus-schalter.de.
Die Jäger-Direkt Funk Plus Produkte dürfen in den EU-Ländern, der CH, IS und N verkauft und
betrieben werden.
Die Produkte erfüllen die R&TTE-Richtlinie 1999/5/EC und entsprechen den EU-Vorschriften.
