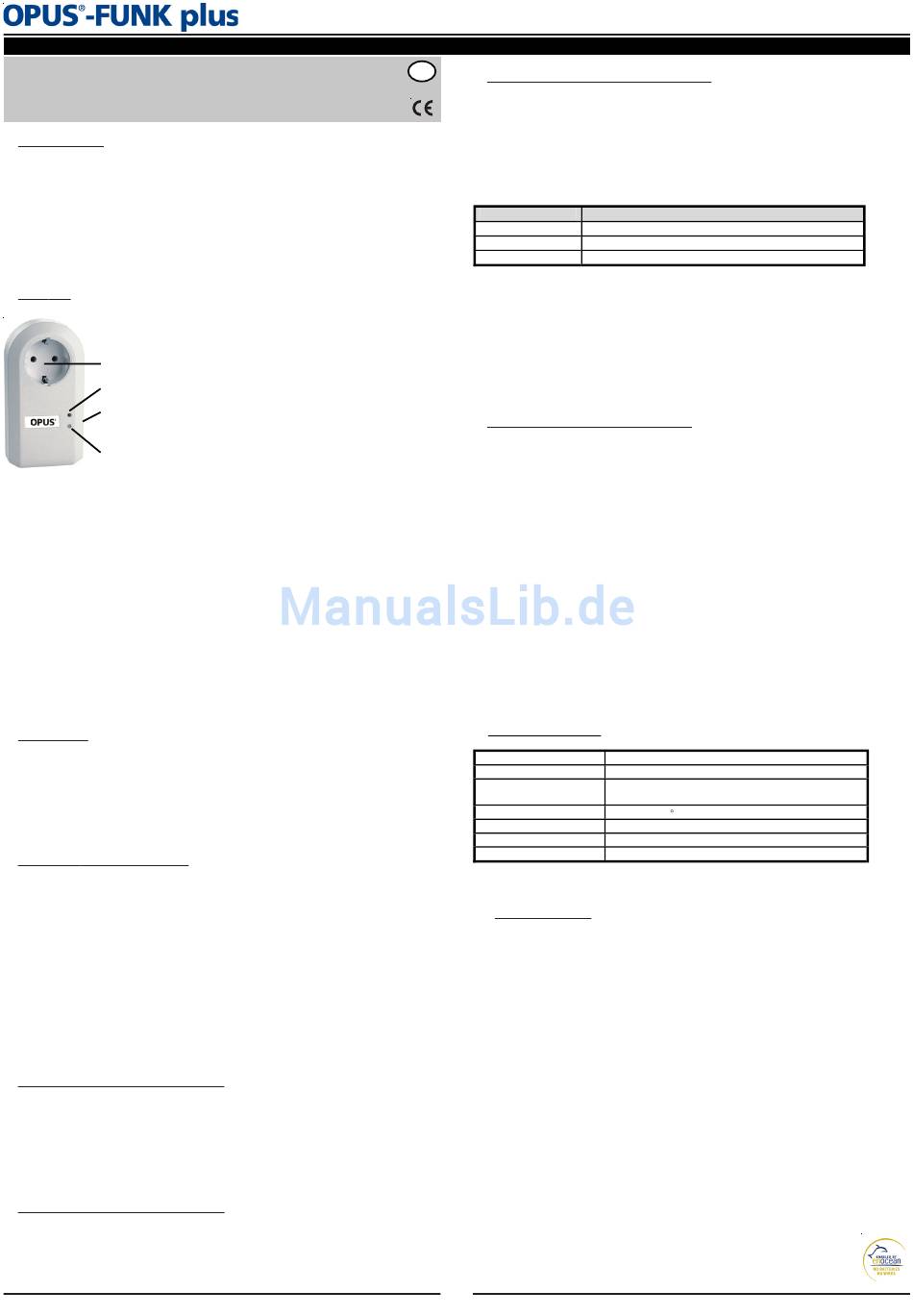

Opus Funk plus Installations- Und Bedienungsanleitung

Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim • Tel.: +49 (06164) 930050 • Fax: +49 (06164) 930069 • e-mail: info@jaeger-direkt.com • Internet: www.opus-schalter.de
Installations - und Bedienungsanleitung
OPUS-FUNK PLUS Schaltaktor 1fach SCHUKO
Art.Nr.: 561.313
1. Beschreibung
Der Aktor wird über die Funksignale der Opus
Sender). Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern. Die Sender
haben eine feste Adresse und müssen auf einen Aktor angelernt (programmiert) werden.
Die Schaltfunktionen werden mit den Sendern ausgeführt. Eine manuelle Bedienung ist
am Gerät nicht möglich. Der Aktor dient zum Schalten von 230V Verbrauchern wie z.B.
Glühlampen und Hochvolthalogenlampen.
2. Montage
Geschalteter
Ausgang
LED
CLR-Taste
(seitlich)
LRN-Taste
Lernmodus
- Nur in zugelassene Steckdosen, nicht in Verlängerungen stecken.
- Auf keinem Fall mehrere Aktoren aufeinanderstecken.
- Keine Geräte anschließen, deren unbeaufsichtigtes Einschalten Brände oder andere
Schäden verursachen, z.B. Bügeleisen.
- Keine anderen Gegenstände in den Aktor stecken.
- Reparaturen dürfen nur durch Fachpersonal vorgenommen werden.
- Extreme Temperaturen, Feuchtigkeit, Vibrationen und Erschütterungen vermeiden.
- Nicht im Freien verwenden sondern nur in geschützten Räumen.
- Beim Betrieb von Heizlüftern unbedingt einen Sicherheitsabstand zu brennbaren Materi-
alien wie Möbel, Vorhängen usw. einhalten.
- Reinigung nur mit leicht feuchten Tuch, Aktor vorher aus der Netzsteckdose herausziehen.
Nicht in Wasser tauchen.
- Keine agressiven Reinigungs- und Lösungsmittel verwenden.
- Beachten Sie die max. Schaltleistungen (siehe Technische Daten).
- Bitte beachten Sie die Bedienungsanleitungen der Funk Plus Sender.
3. Lernmodus
Die LRN-Taste gedrückt halten. Nach ca. 0,3 s ist der Lernmodus aktiv was optisch durch
das Blinken der LED bestätigt wird. Mit dem Blinken wird gleichzeitig der Ausgang je 1s
ein- und ausgeschaltet.
Ohne die Betätigung der Taste eines Senders, verlässt der Aktor den Lernmodus nach ca.
30s selbstständig. Durch Drücken der LRN-Taste wird der Lernmodus manuell beendet.
4. Funk Plus Sendern anlernen
Dem Funk Plus Aktor können 30 Sender zugewiesen werden. Der Speicher jedes Aktors ist
bei Auslieferung leer. Ein Sender darf im Lernmodus nicht weiter als 5m vom Aktor entfernt
sein, da der Aktor dann mit einer eingeschränkten Reichweite arbeitet.
Befindet sich der Aktor im Lernmodus (LRN-Taste) blinkt die LED und es kann ein Sender
angelernt werden. Durch das Drücken einer der Tasten des Senders wird dem Aktor der
Sender zugewiesen, wodurch das Blinken der LED kurz stoppt. Am Status der LED lässt
sich erkennen, ob der Sender angelernt (LED ein) oder gelöscht (LED aus) wurde.
Danach können weitere Sender angelernt werden. Unabhängig davon welche Taste des
Aktors gedrückt wurde, ist mit dem Zuweisen des Senders seine komplette Funktionalität
angelernt worden.
5. Löschen eines einzelnen Senders
Ein angelernter Sender kann separat wieder gelöscht werden. Dazu wird der Lernmodus
über die LRN-Taste aktiviert.
Dann muss zum Löschen des Senders eine seiner Tasten gedrückt werden. Wird die Taste
erkannt, ist die Zuweisung des Senders gelöscht (Status LED = aus) und der Aktor ist
wieder im Lernmodus.
6. Löschen aller angelernten Sender
Die CLR-Taste ca. 2s gedrückt halten. In dieser Zeit wird der Speicher komplett gelöscht
(Auslieferungszustand). Anschließend ist der Aktor wieder im Lernmodus, was durch die
blinkende LED signalisiert wird.
561313_Rev01_070206.pdf
-Funk Plus Sender angesteuert (max. 30
®
Verwenden Sie den Aktor NIEMALS in unmittelbarer
Nähe von großen Metallobjekten.
Zur Programmierung müssen die Aktoren in eine
Steckdose gesteckt werden. Die Aktoren passen in
jede handelsübliche SCHUKO-Steckdose.
Bei Stromausfall bleibt die Programmierung erhalten.
Achtung!! Funk Plus Module dürfen nicht in Verbin-
dung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
D
7. Reichweiten der Sender und Aktoren
Die Reichweite der Opus
zwischen Sender und Aktor ab. Sollte die Reichweite zwischen Sender und Aktor nicht
ausreichen, kann ein Funk Plus Repeater (561.400) verwendet werden, um die Reichweite
zu erhöhen. Ohne Opus
ca. 100m in Hallen und 30m in Gängen.
In Gebäuden ist die Reichweite der Funksignale abhängig von den dort eingesetzten
Baumaterialien:
Material Typische Reichweite
Mauerwerk 20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand/Decke
Gipskarton/Holz 30m, durch max. 5 Wände
Einschränkung der Reichweite der Funksignale durch:
• Montage der Sender und Aktoren in der unmittelbaren Nähe von Materialien mit Metall-
bestandteilen oder Metallgegenständen. Es sollte ein Abstand von mindestens 10 cm einge-
halten werden.
• Montage der Sender und Aktoren auf dem Boden oder in Bodennähe
• Feuchtigkeit in Materialien
• Geräte, die ebenfalls hochfrequente Signale aussenden wie z. B. Computer, Audio- u. Video-
anlagen, EVGs für Leuchtmittel. Es sollte ein Abstand von min. 0,5m eingehalten werden.
8. Fehleranalyse bei Funkstörungen
Bei einer Neuanlage oder bei vorhandenen Anlagen:
• Prüfen Sie die Netzspannung der Aktoren.
• Prüfen Sie, ob der Aktor korrekt angeschlossen ist.
• Prüfen Sie die Funktion der angeschlossenen Verbraucher.
• Löschen Sie alle angelernten Sender im Aktor und programmieren Sie den Aktor neu.
• Prüfen Sie, ob es im Umfeld des Systems Veränderungen gegeben hat, die Störungen verur-
sachen (z.B. Metallschränke, Möbel wurden umgesetzt oder Wände wurden versetzt usw.).
• Montieren Sie Sender/Aktor an einen günstigeren Ort.
Der Aktor schaltet selbstständig EIN oder AUS:
• Dies kann geschehen, wenn innerhalb des Empfangbereichs ein fremder Sender betätigt
wird, der vorher ebenfalls auf den Aktor angelernt wurde.
• Löschen Sie alle angelernten Sender im Aktor und programmieren Sie den Aktor neu.
Ein Sender funktioniert nicht:
• Nehmen Sie den Sender und gehen Sie in Richtung Aktor. Wenn das System bei reduziertem
Abstand funktioniert, wurde der Sender außerhalb des Sendebereichs montiert, oder gestört.
• Montieren Sie Sender/Aktor an einen günstigeren Ort.
9. Technische Daten
Sendefrequenz
Spannungsversorgung
Anschlussdaten
Verbraucher
Umgebungstemperatur
Lagertemperatur
Prüfvorschriften
Schutzart
10. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen. Sie
ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann sich ohne vorherige
Ankündigung ändern.
Jäger-Direkt Produkte sind mit modernsten Technologien nach geltenden nationalen und
internationalen Vorschriften hergestellt und qualitätsgeprüft.
Mängelansprüche werden entsprechend der derzeit gültigen Lieferungs- und Zahlungs-
bedingungen der Jäger Direkt GmbH & Co. KG abgegolten.
Weitere Informationen zur Anwendung und Parametrierung für die Opus-Funk plus Produktfamilie
unter www.opus-schalter.de.
Die Jäger-Direkt Funk Plus Produkte dürfen in den EU-Ländern, der CH, IS und N verkauft und
betrieben werden.
Die Produkte erfüllen die R&TTE-Richtlinie 1999/5/EC und entsprechen den EU-Vorschriften.
® -Funk Plus Funksignale nimmt mit zunehmenden Abstand
-Funk Plus Repeater beträgt die Reichweite bei Sichtverbindung
®
868,3 MHz
230V~ / 50 Hz
Glühlampe (ohm. Last) : 2500W
Hochvolthalogenlampen : 1250W
+10° bis +40 C
-20° bis +60°C
EN 60669-1
IP 20
D - 1
